對于5G系統的性能來說,獲得和保持高功率、增電效率和信號保真度要求的適當平衡是至關重要的。CCdf和PAPR測量提供了深刻的見解,以幫助功率放大器設計者實現這一目標。

雖然5G射頻信號鏈的所有部分都有助于整體系統性能,但發射機功率放大器(PA)的特點需要仔細注意。非線性PA性能可能是對誤差向量大小(EVM)和比特率(PER)產生負面影響的一個關鍵因素。

輸入回波不足導致壓縮導致EVM降解,降低了OFDM/M-QAM信號的極值功率比(PAPR)。提高ibo將使PAPR恢復到所需水平,但對放大器的效率和使用高功率PA的昂貴需求會造成損害。由于這些原因,您需要找到最佳的ibo設置點。

5G信號鏈

5G發射機信號鏈?zhǔn)加跀?shù)字基帶和波束形成處理,并擴展到天線陣列。 圖1 將PA顯示為行末的活動組件。學生會經常使用?多爾蒂放大器 最大限度地提高效率。

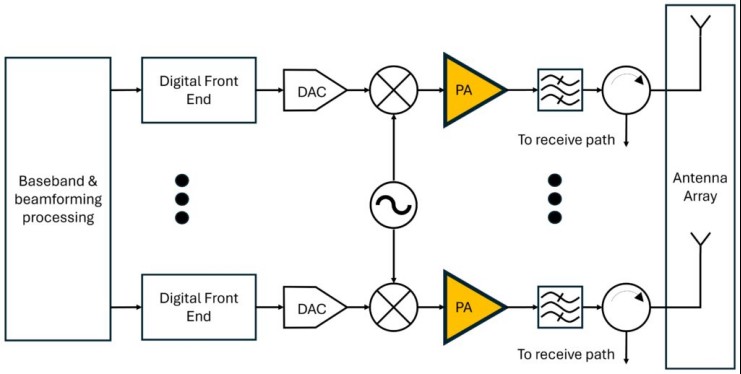

圖1這個簡化的5G大規模MIMO發射鏈的框圖突出了功率放大器。

PAS通常使用GAN技術,但其他技術,如?克莫西 ,現正考慮加入F3樂隊。電信業的目標是fr3,它大約從7千兆赫到24千兆赫。無論采用何種技術,在高輸出功率、增電效率(PAE)和信號保真度之間取得平衡始終是一個主要考慮因素。為了了解這些因素是如何相互關聯的,我們將從5g信號的性質開始。

5G射頻信號

5G采用正交頻分復用(OFDM),對多個子載波進行最大1024QAM的正交幅度調制(M-QAM)調制。正交性是通過符號時間(T)逆的子載流子的間距發生的。如圖所示 圖2 ,這樣可以確保子載波峰與其他載波的空值一致,從而防止載波之間的干擾。

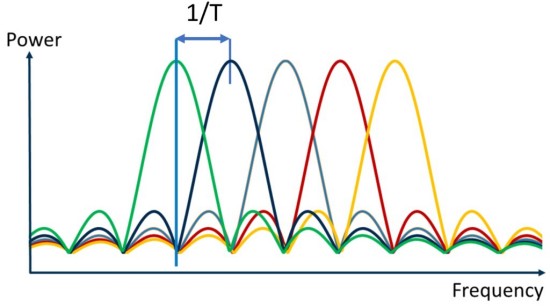

圖2OFDM信號的正交性通過適當?shù)淖虞d波間距發生。

5G的數字學定義了一系列子載波間隔。在6千兆赫F1級以下,這些是?15千赫、30千赫和60千赫 .30千赫對應OFDM符號33.3歐氏時間。

由于子載波與頻率間隔所決定的連續變化的相位關系同時傳輸,因此子載波可以和合,從而產生高功率峰值,如圖所示: 圖3 .這些峰值相對于信號平均水平的水平被描述為信號的PAPR。

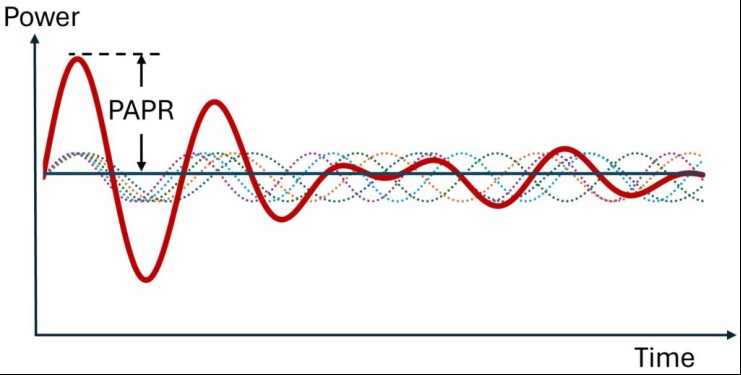

圖3時間域中信號的總和顯示出高PAPR。

當驅動一個具有高PAPR信號的PA時,信號的峰值會被驅動到放大器的非線性區域,這可能會導致光譜的重新生長,導致鄰近通道的泄漏。輸入回退可以降低峰值水平,將其約束到線性區域。不幸的是,這樣做也降低了平均功率。放大器不再以其理想點運行,以達到最大效率。 圖4 .

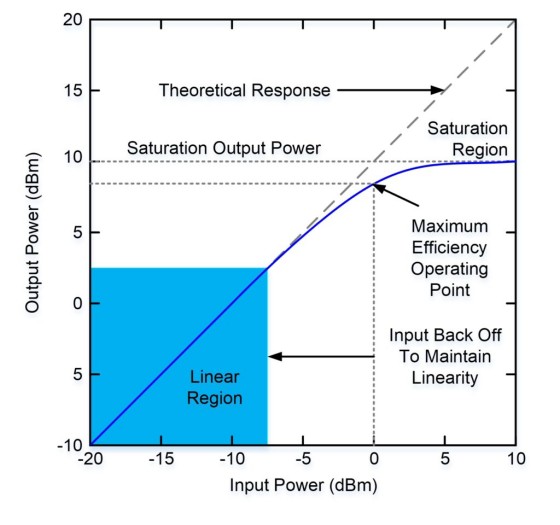

圖4放大器的最大效率點發生在它到達飽和區域之前。

為了恢復一些效率,你可以使用各種技術來有意地?減少PAPR,從而減少ibo .您必須限制PAPR的削減程度,以達到EVM目標。一旦PA達到這個水平,確保PA的非線性不會進一步降低PAPR。否則,這會增加EVM并導致符號錯誤,如圖所示。 圖5 .

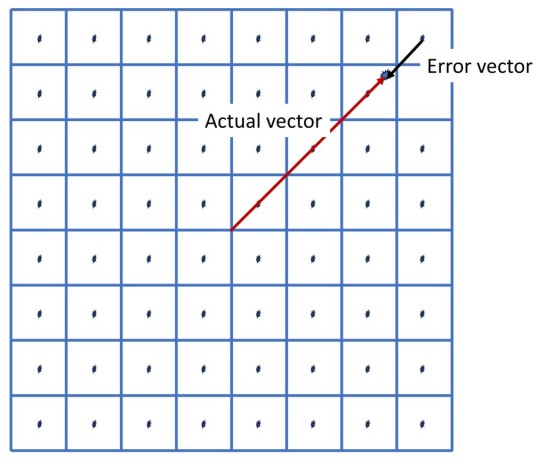

圖5剪裁峰值會減少向量長度,可能導致符號錯誤。

測量EVM需要信號分析儀等設備。因?yàn)槲覀冴P(guān)注的是放大器的非線性對降低信號的PAPR的影響,所以你可以使用成本效益高的直接測量結果。

線性特征

您可以使用任何一種方法來描述放大器的線性度。兩種常用的方法是測量1db壓縮點(P1db)和測量三階截取點(TII)。兩種方法都使用了連續波信號和平均功率測量。由于這些方法使用的信號并不代表OFDM/M-QAM信號,因此它們無法提供足夠的信息,說明對高PAPR水平信號的響應。

噪聲功率比(NPR)是評估放大器線性度的另一種測量方法。它作為非線性引起的光譜再生長的指標是有效的。由于NPR使用的是加性白高斯噪聲,它也更能代表現實世界的性能。然而,它確實需要昂貴的測試設備。

放大器線性化的"現實世界"觀

回到最終目標,我們?nèi)绾卧u(píng)估放大器的線性,或者說非線性,對EVM性能的影響? 圖6 展示了EVM與PAPR關系的實驗結果。

圖6A?EVM的設計圖。PAPR 顯示他們的關系。

在這種情況下,在PAPR中,曲線的斜率約為3%,即EVM/1分貝還原。不同的調制方案的斜率可能不同.通過在開發早期進行PAPR和EVM測量來建立斜率,這意味著您可以使用PAPR作為簡單、快速和成本效益高的EVM放大器性能的預測器。這避免了在改變ibo或放大器設計時重復進行EVM測量。這也意味著你可以在生產測試中使用PAPR而不是EVM,這將導致放大器制造的范式轉變。

衡量PAPR和CCdf

如何實施實際的PAPR測量方法?您可以使用高樣本信號分析器。記得這些設備是昂貴的,復雜的,并占用了相當大的空間來進行EVM測量。

相反,你可以使用電源傳感器。有幾家制造商提供電源傳感器,通常使用二極管作為傳感元件。基于Diode的平均功率傳感器可以測量信號的平均功率獨立于調制類型。由于這些傳感器的響應時間相對較慢,所以它們不能提供獲得PAPR結果所需的瞬間峰值包測量。

峰值功率傳感器的速度足以追蹤信號的功率包,并提供高采樣率的瞬時峰值功率結果。它們的采樣率約為100毫秒/秒,在測量重復信號時,隨機交叉取樣可以產生10毫秒/秒的有效采樣率。使100PS的時間分辨率。

為了忠實地跟蹤寬帶調制信號的功率包絡波動,傳感器需要有一個寬的視頻帶寬和一個相關的快速上升時間。在100兆赫寬5GF1信道的情況下,具有不到100兆赫視頻帶寬(VWW)的傳感器無法提供準確的結果,而具有,例如165兆赫VWW的傳感器將提供準確的結果。這些傳感器可從幾個制造商那里獲得。

使用按下列方式配置的尖峰功率傳感器: 圖7 你可以在放大器的輸入和輸出上測量射頻信號的峰值、平均值和最小功率。

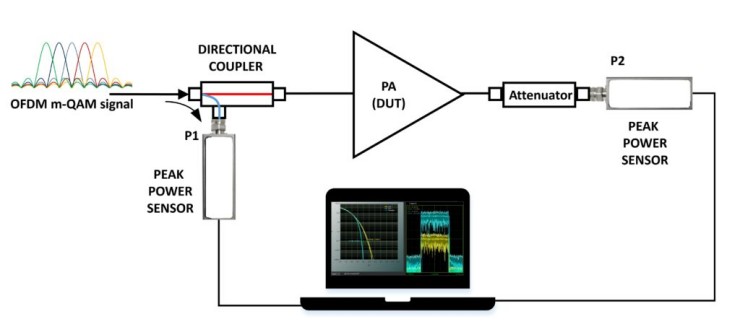

圖7使用兩個尖峰功率傳感器,你可以同時描述5g功率放大器。

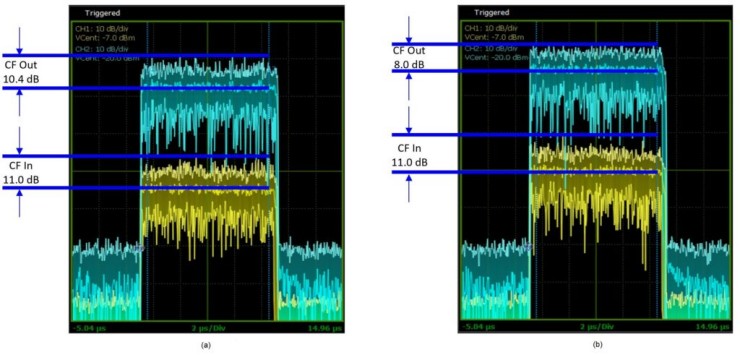

圖8a和8b 顯示即時包絡功率與。信號壓縮的時間.圖8a顯示了輸入信號(CH1)和輸出信號(CH2)來自一個主要在其線性區域運行的放大器。輸出峰值因子,另一種表示其最大PAPR的方法,與輸入信號相比只減少了0.6db。在圖8B中,隨著ibo的減小,這個差異增加到3db,這表明放大器進一步進入其非線性區域,并施加了更高的壓縮度。

圖8峰的光壓縮在PAPR中的差異為0.6db,而較重的峰壓縮則使PAPR增加到3db。

僅衡量最大值因素?zé)o法提供統計背景。補充累積分布函數提供了有價值的補充信息.

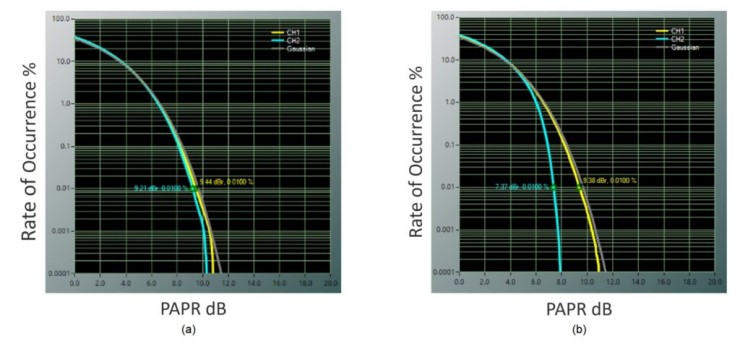

CCdf曲線 圖9 顯示PAPR(x軸)大于特定值的時間(y軸)百分比。圖9a和9b顯示了圖8a和8b所示相同信號的CCdf曲線。圖9A顯示了放大器在除了最高峰以外的所有線性區域運行時的結果。輸入信號(CH1)峰值與0.01%時間的平均信號水平相比為9.4db。放大器(CH2)輸出的峰值與平均信號水平相比,在0.01%的時間。

圖9CCdf曲線顯示,如圖8所示,懸掛ibo可以減少99.99%的PAPR時間。

如圖9b所示,當ibo被減少時,輸出ccdf(CH2)顯示,在0.01%的時間里,現在的峰值只超過7.4db,而不是9.2db。這基本上意味著在99.99%的時間里,信號的最大PAPR減少了1.8分貝。使用圖6中得出的-3%/分貝斜率,PAPR中的這一減少表明EVM降解了大約5.4%。

使用峰值功率傳感器和ccdf的組合,您可以在調整ibo或其他放大器參數時獲得快速、接近實時的結果。這使您可以找到放大器線性曲線上的最佳點來平衡ibo和PAE。在生產測試中,您只需要監視PAPR中的更改,以確保您達到了EVM目標。

通過利用EVM和PAPR之間的關系,你可以測量PAPR還原,這意味著EPR降解,而不是昂貴的信號分析儀。一旦你找到了最低水平的PAPR,你就可以使用尖峰功率傳感器來描述PAPR和CCdf,這是一種簡單、快速、成本效益高的方法來驗證你已經達到了理想的PAPR,從而達到了EVM。
