雙向 GaN 電源 IC 適用于各種應用，從電機驅動器和可再生能源逆變器到 USB 充電器、便攜式電子設備、電動自行車等。本文介紹了雙向 GaN 開關的應用可能性示例。

GaN 高電子遷移率晶體管 (HEMT) 或 HFET 已采用 600 V 工藝制造，該工藝可生產導通電阻低至 70 mΩ 的器件。為了進行性能比較，在同一晶圓上制造了單向和雙向器件。使用 p-GaN 柵極來獲得器件中的常關特性。

為了制作雙向 HFET，在靠近漏極 D1 的漂移區中添加了第二個柵極 (G2)，并將其用作一個操作方向的控制柵極(圖 1)。雙向 GaN HFET 是對稱的，可以在兩個方向上承載相同的電流。

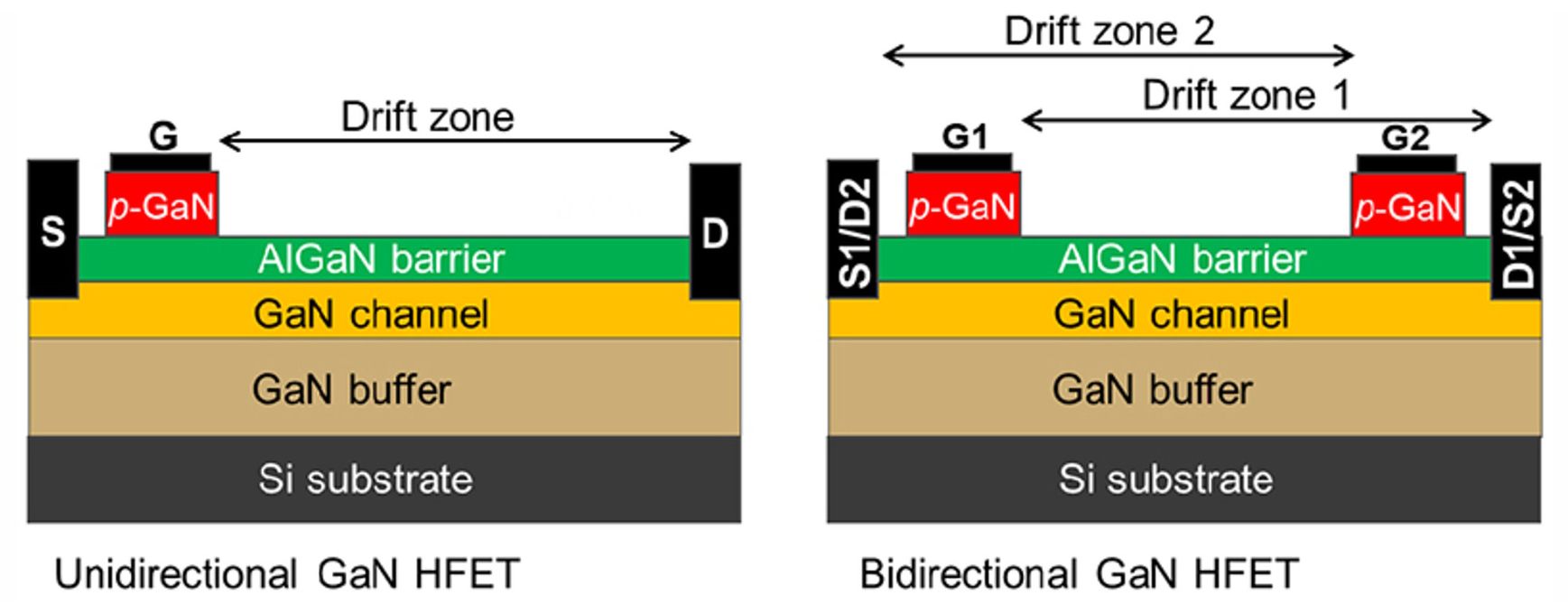

圖 1. 單向(左)和雙向(右) GaN HFET 的橫截面。雙向 HFET 可以從左到右操作，S1、G1 和 D1 分別作為源極、柵極和漏極，或者從右到左操作，S2、G2 和 D2。

添加第二個柵極不會對器件性能產生實質性影響。雙向 FET 的特定導通電阻在兩個方向上相同，比單向器件高 3%。兩種器件的截止?fàn)顟B(tài)漏極漏電流高達 600 V，均低于 5 μA。在 10 A、400 V 鉗位電感開關測試中，兩種器件在關斷期間均表現出 60 V/ns 的壓擺率。

在另一個案例中，已經開發出一種用于功率因數校正電路中的維也納整流器、可再生能源系統中的電流源逆變器和固態斷路器等拓?fù)涞钠骷?。在同等性能的基礎上，該器件比 SiC 雙向 FET 小 4 倍，比兩個單向 GaN 器件小 3 倍，比傳統硅解決方案小 9 倍。

USB端口OVP保護

40 V、4.8 mΩ 雙向常閉增強模式 (e-mode) GaN 晶體管采用晶圓級芯片尺寸 (WLCSP) 封裝，適用于較低功率和電壓應用。它旨在取代電池管理系統 (BMS)、過壓保護 (OVP) 應用、備用和備用電源系統中多個電源的開關電路以及雙向轉換器中的高側負載開關中的背對背 Si MOSFET。除了導通電阻低之外，這些器件還具有 1 MHz 的工作頻率。

ARPA-E 電路

美國能源部高級研究計劃局 (ARPA-E) 的“利用創新拓?fù)浜桶雽?dǎo)體創建創新可靠電路”(CIRCUITS) 項目贊助了基于 GaN 的四象限開關 (FQS) 的開發。

FQS 用一個提供雙向電壓控制和電流流動的器件取代了兩個 FET、兩個 IGBT 和兩個二極管。它使用兩個柵極來阻斷任一極性的電壓并支持任一方向的電流流動。使用 FQS 將減少零件數量，從而實現更高的功率密度、更高的可靠性和更低成本的解決方案。

橫向 GaN 技術可以制造 FQS，因為電壓阻斷區可以在器件的兩個部分之間共享。對于用于 Si 和 SiC 器件的垂直結構來說，這是不可能的。原型 FQS 已使用 650 V GaN 技術制造，閾值電壓為 4 V。這些器件采用 GaN 制造，支持快速切換和低損耗，可實現緊湊、高效的解決方案。

電動自行車等

對于電動自行車 (E-bikes) 和儲能系統等電池供電設備，100 V 雙向 GaN-on-Si e-mode 器件采用 4.0 x 6.0 mm 倒裝芯片四方扁平無引線 (FCQFN) 封裝。這些器件的額定電流為 100 A，最大 RDD(on) 為 3.2 mΩ，VG 為 5 V，典型 QG 為 90 nC，VDD 為 50 V。

該器件的應用包括電池管理系統中的保護、雙向轉換器中的 (BMS) 高端開關以及多電源系統中的開關電路。BMS 應用可與支持電池平衡的模擬前端 (AFE) IC 和柵極驅動器配對。在適當?shù)纳釛l件下，該單柵極器件的額定電流為 120 A。

概括

額定電壓為 40 至 650 V 的雙向 GaN 開關已經開發出來。它們可以簡化和縮小各種應用，從便攜式電子設備到電動自行車電池系統、數千瓦電機驅動器和可再生能源逆變器。
