相位噪聲是非理想振蕩器的產物,最好在頻率域中進行研究。

相位噪聲伴隨產生任何真實的正弦信號。你可以把它看作是數字的模擬等價物?顫抖。振動是由正方形波上升和下降邊緣的理想位置的偏差而產生的,它可以在時域中量化為以秒或其他時間單位測量的尖峰到尖峰或RMS振動。

相位噪聲和震動有什么不同?

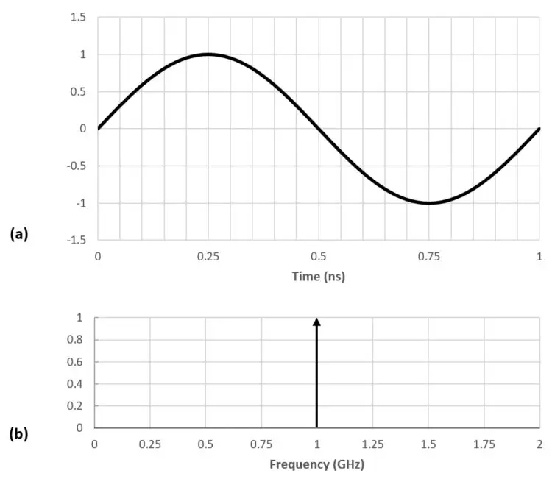

從背景來看, 圖1 展示了兩種表示理想正弦波的方法:時域視圖(A)和頻域視圖(B)。

圖1正弦波可以在時域或頻域中表示。

顯然,現實世界中的正弦波看起來不像圖1中的。 圖2 展示了一個更現實的例子,說明可能來自現實世界振蕩器的中波痕跡。藍色痕跡似乎接近我們理想的1-GZ例子。紅色的痕跡似乎保持相同的頻率,但在一個輕微的相位延遲?；疑壽E的頻率較高,而黃色軌跡的頻率較低。所有這些變化都會引起相位噪聲。

圖2相移和頻率漂移導致了相位噪聲.

我看到在0.5-n點附近的零交叉點都發生在不同的時間。我們能測量時間差來表征相位噪聲嗎?

我們可以做這些測量,并得到結果的皮秒,甚至相移的度或弧度。這種方法適用于方波振動。如果一個正方形波有10秒的尖峰到尖峰的搖擺,那么你應該在一個邊緣后取樣超過10秒,在下一個邊緣前取樣超過10秒。但是對于正弦波,零點的精確位置通常不會導致任何直接的洞察力,我們可以應用于我們的設計。

所以,也許我們需要看看頻率域。

對。在圖1B中,1千兆赫的垂直箭頭表示脈沖0赫茲寬的無限能量。無限能量的產生是因?yàn)閺膱D1a到圖1b的傅立葉變換假設正弦波在時間上延伸到負無限,并將繼續加無限。圖1B中的1的值代表了從負到負加的頻率域總面積積分的標準化值。圖1的表現在現實生活中是無法實現的。

現實世界的頻率域是什么樣子的?

我們可以利用狄拉克三角函數來近似估計脈沖響應,它通常表達如下:

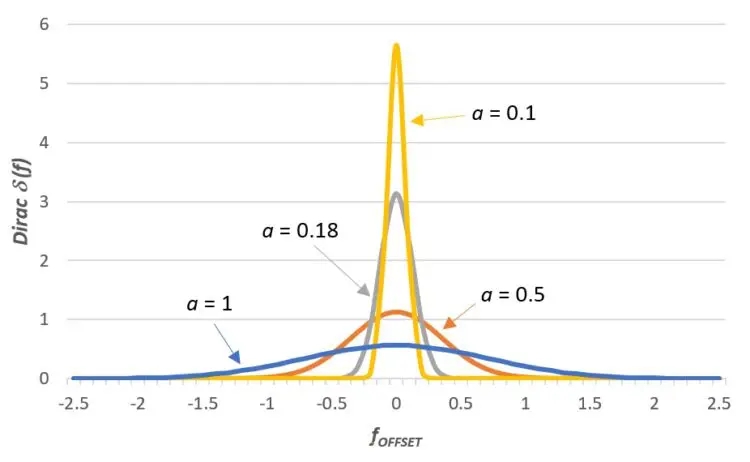

在這里,為了我們的目的,獨立變量 f 表示頻率,以及 δ(f) 代表力量。 圖3 顯示什么 δ(f) 似乎有不同的價值觀 A ,在哪里 x軸 指示中心或載波、頻率(非0赫茲)和非零 x軸 值表示中心頻率的抵消。

圖3不同值的變量結果在不同的數模(F)曲線.

好的,我看到我們的目標是盡可能縮小中心頻率的范圍。對嗎?

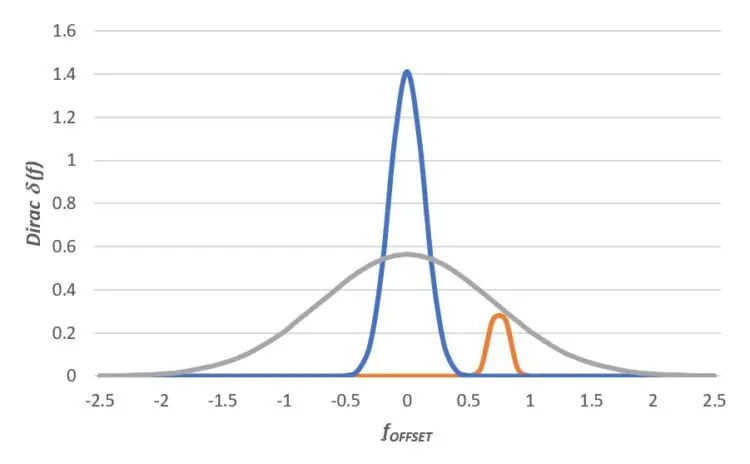

對。請記住,當載波被調制時,邊帶--中心頻率左右的區域--可能包含有用的消息信息。但是如果你看到一個固定頻率振蕩器的輸出,那么邊帶只表示相位噪聲。注意 圖4 ,灰度信號,有很多相位噪聲,淹沒了紅色信號,而藍色信號,少了很多相位噪聲,紅色信號可以和平共存。

圖4灰色信號淹沒了紅色信號,但紅色和藍色信號可以共存。

我們?nèi)绾卧谙辔辉肼暽显O(shè)置一個數字?

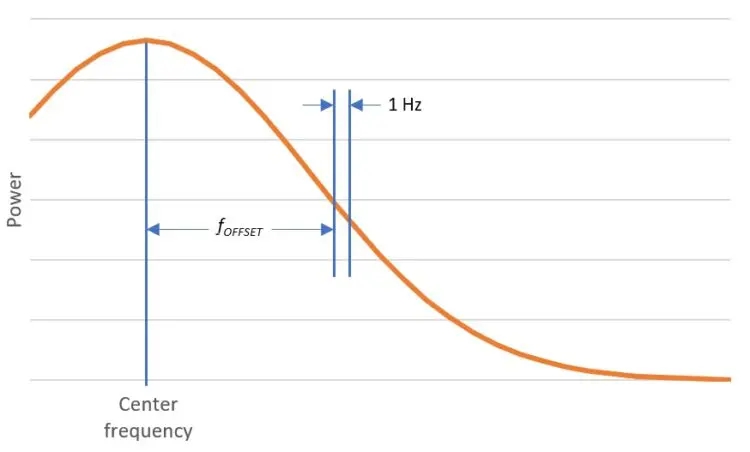

相位噪聲通常是用相對于每赫茲的載波(DBC)的分貝來表示,在載波或中心頻率的偏移處。 圖5 顯示了這個過程,在距離上測量1-赫茲的功率 f 補償 從運輸船上。供應商通常為一系列補償指定相位噪聲。例如,您可以找到一個振蕩器數據表,其中列出相位噪聲為-70DBC/赫茲在100赫茲偏移,-130DBC/赫茲在10千赫茲偏移,和-160DBC/赫茲在10兆赫偏移。

圖5相位噪聲是在一個1赫茲頻帶上從中心頻率的偏移量測量的。
