許多天線在機械上既簡單又復雜。機械天線通常只有一個或兩個組件,一個介質層(可以是整個天線)和一個導電層。本常見問題集首先簡要回顧了介電材料及其對天線性能的重要性。然后,本文探討了與5G手機的先進天線、靈活電子設備的天線有關的發展,以及在可穿戴天線中使用碳納米天線的可能性。

介電材料的選擇會影響天線的力學性能和熱性能。選擇的范圍很廣:聚苯乙烯泡沫或蜂窩結構具有較低的介電常數(1至2之間),玻璃纖維增強聚四氟乙烯(聚四氟乙烯)具有相對的介電常數(2至4之間),陶瓷、石英和氧化鋁的值甚至更高。具有高介電常數和低介電損耗的材料可以自己用來制造天線。

在設計微型天線時,使用具有高介電常數的材料是很重要的,因?yàn)闀a(chǎn)生頻率縮短效應。陶瓷因其介電損耗低、介電常數高而具有吸引力。但它們很脆,很難使用。在天線的設計中,陶瓷代替純陶瓷被用于聚合矩陣和復合材料。使用陶瓷時的另一個挑戰是介電常數不可能很容易(如果有的話)適應具體的應用需要。當用于基質或復合材料時,陶瓷的用量可以調整,從而使材料的介電常數得到優化。在這些電介質中使用了廣泛的陶瓷濃度和粒徑,顆粒范圍從0到0不等。混合物中的陶瓷含量在10%到70%之間.近年來,陽極氧化氧化鋁被開發用于5G型手機的微型天線。

AAO和5G

5g手機的設計者總是面臨尋找更有空間效率的天線的挑戰。5G手機是高密度的組件,限制了天線可用空間和位置的自由度。使天線小型化特別重要。

最近一個針對5G手機的設計將一個介質層放置在一個鋁表面上使用AOO。然后將天線置于介質上。所設想的基于aaa的結構減小了天線的尺寸(1.87毫米(0.18毫米) 0 ) × 2.34 mm (0.22 λ 0 )。與目前用于制造天線的聚碳酸酯(CER=3.5)或F4襯底(CER=4.4)等其他介電材料相比,美國航空公司的介電常數(CER)更高,為6.7。這種方法增加了設計自由度,因?yàn)樗軌蚓_控制介電層的尺寸,并在金屬襯底上產生介電層。該AOO天線的增益為5.02DBI,共振為29千兆赫。

高介電常數是這個天線的小尺寸和良好性能的必要條件。在目前手機設計中使用的鋁金屬框架中,可以將該介電層和接地層作為一個單元進行制造,從而進一步提高了天線的設計自由度。基于aaa的天線可集成到移動電話的金屬中間框架中,便于在有限的空間內建造大規模天線陣列 (Figure 1) .

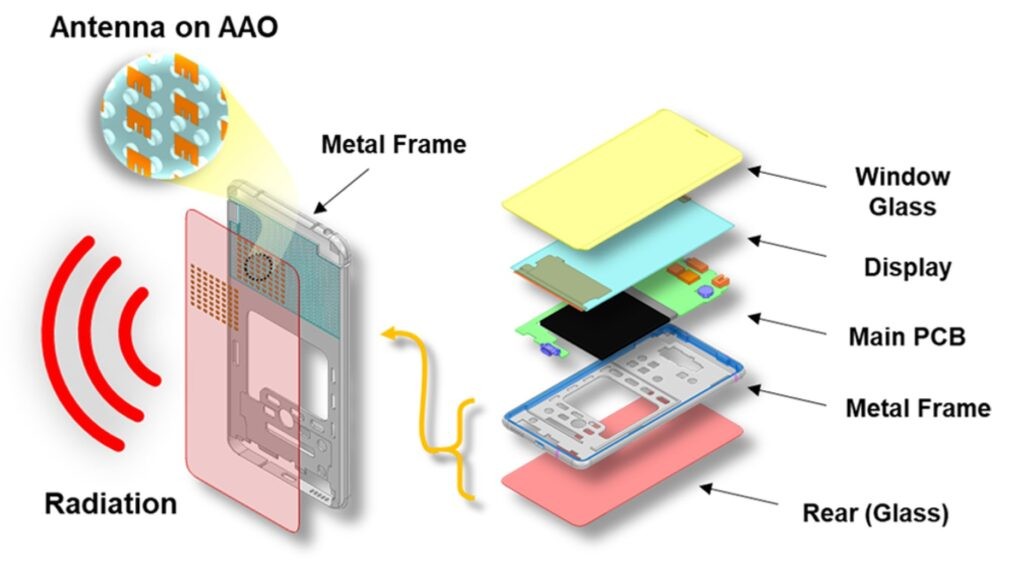

圖1基于aaa的5g天線集成到移動電話中。

除了手機手機,5G還被用于許多可穿戴的設備,如物聯網、個性化醫療平臺、健身監視器、無線傳感器網絡、游戲和各種通信設備。這些可穿戴的需要非剛性,靈活的天線。這些天線材料的選擇是復雜的。

靈活電子產品的靈活天線

影響靈活天線材料選擇的因素包括:設備將使用的環境、與剛性和/或非剛性天線無縫集成的必要性、大規模生產的適宜性、成本等。為了確保在增益、效率和帶寬方面的適當性能,必須要有高電導率,并使用銀或銅納米顆粒墨水、銅帶、導電聚合物、聚二甲基硅氧烷嵌入導電織物和石墨基材料等材料。

可用于生產靈活的天線。銅和銀NP油墨都有足夠的電導率來制造天線,銀較少腐蝕,在許多應用中是首選的。除了NP油墨外,非織造導電織物和電子紡織材料,如鎳/銀鍍銀閃散器(銅涂層尼龍織物)也被用于彈性天線。銅帶、銅包覆物和黏性銅已經使用,但由于缺乏環境堅固性和易腐蝕性,不受青睞。電介質和基板是材料發展的其他重要領域。有許多底物選擇,包括卡普頓聚酰亞胺、聚苯胺、PIN、PET、液晶聚合物、紡織品和電子紙 (Figure 2) .

圖2:制作的天線原型:(a)聚對苯二甲酸乙酯(PET),(b)聚對苯二甲酸乙酯(PEN),(c)聚酰亞胺,(d)液晶聚合物(LCP)和紙張襯底。

為低頻率應用和12千兆赫以上的使用開發了靈活天線。彎曲、拉伸和接近人體可以顯著影響彈性天線的性能。設計具有較高帶寬或改進對稱性的天線有助于確保在各種挑戰條件下的性能 .

可穿戴的cnt天線

利用金屬導電油墨制造可穿戴天線的效用有限。這些墨水會隨著時間的推移而氧化并失去性能。此外,它們可能是沉重的和相對靈活的。開發靈活天線的一個途徑是利用石墨烯和碳納米管等混合碳結構。這些材料結合了強機械性能,高耐腐蝕性,低密度,高電導率,高熱穩定性。CNT由于具有高流動性和低生產成本,因此特別具有吸引力。導電的CNT可懸浮在纖維素納米晶墨水中,并以逐層印刷在織物上,直至形成多層 (Figure 3).

圖3:已經開發了一個屏幕打印程序,以建立基于CNT的天線的多層。

采用多壁碳納米管的聚氨酯復合材料,進行了單獨的研制。與上面描述的基于CNT的天線一樣,這些天線是通過建立一系列的層來制造的。設計了一個雙頻帶單極和一個雙頻帶F-天線,以便在2.45和5.18千兆赫的頻帶中運行。天線的載體襯底為2毫米厚聚丙烯(PP),作為提高天線性能的地面平面。

天線進給是PP襯底上短50分段和FR4襯底上長18毫米50分段的組合。 (Figure 4) .PP的地面層和微帶線由35英寸厚的自粘銅箔組成。采用導電銀化合物,在PP襯底上的微帶線與FR4之間,以及聚氨酯/MTCNT復合材料與微帶之間建立了電氣連接。單極天線包括一個簡單的LC匹配電路,以改進S。 11 .F-天線不使用匹配,因?yàn)榭梢酝ㄟ^優化L,L來實現50電子阻抗。 1, 我和我 2 尺寸。

圖4:這些基于CNN的天線的天線傳輸連接PP和FR4基板。

單極天線的增益分別為-10.0和5.5的DBI,分別為2.45千兆赫頻帶和5.18千兆赫頻帶。與單極復合材料的厚度相比,F-天線的增益更小,因?yàn)樗褂昧溯^薄的聚氨酯/McNWT復合材料層。

概括的

天線小型化是一個活躍的發展領域。許多工作的重點是提高介電材料的性能,例如用于5G手機天線矩陣的ao。各種基材(電介質)和導體組合已被開發用于靈活電子學所需的柔性天線。最近的工作重點是在可穿戴材料中使用基于CNT的天線。天線小型化的發展有賴于材料科學和電子學的發展。
