現代熱電偶儀器自動化冷連接補償過程。

第一部分 該兩部分系列介紹熱電偶冷連接補償(CJC)。這一部分將詳細闡述這一概念。 表1 ,載于第一部分,并在此重復,列出?電壓和溫度數據 T型熱電偶。

圖1 展示了典型的測量裝置,采用T型熱電偶和40℃冷連接溫度。

圖1這個裝置顯示一個T型熱電偶與40℃冷結。

對。我注意到根據表1,12MV電壓表的讀數相當于25 0 ° C.為什么我們不能加上 0 ° C 參考溫度至25 0 ° C確定利息溫度為29 0 ° C?

首先,注意熱電偶電壓之間的關系 V 以及溫度 T 是用塞貝克系數定義的 S ,在哪里? V /d T .從表1中你可以估計 S 對T型熱電偶來說,大約等于14.862mV/300k,或49.54mM/K。不過, S 它本身是溫度的函數,所以T型熱電偶的電壓溫度曲線 圖2 這并不是線性的,我們不能簡單地以這種方式增加溫度。

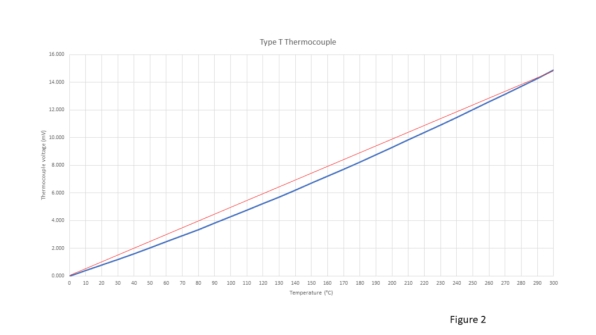

圖2熱電偶的電壓。-溫度曲線(藍色)是非線性的,正如線性紅線所強調的那樣。

我們?nèi)绾沃?

圖3 說明方法。在頂部,我們有一個T型熱電偶,冷連接溫度為40℃,電壓表為12.013mv。然而,我們推測,由于冷結是40℃而不是0℃,電壓應該更高。我們需要找到這個"缺失的電壓",它有時被稱為。為此,我們可以使用另一種T型熱電偶來測量第一個熱電偶的冷合溫度,然后將我們的冰浴拖出,作為第二個熱電偶的0°C冷結。如圖3右下方電壓表所示,"缺失電壓"為1.612mV。

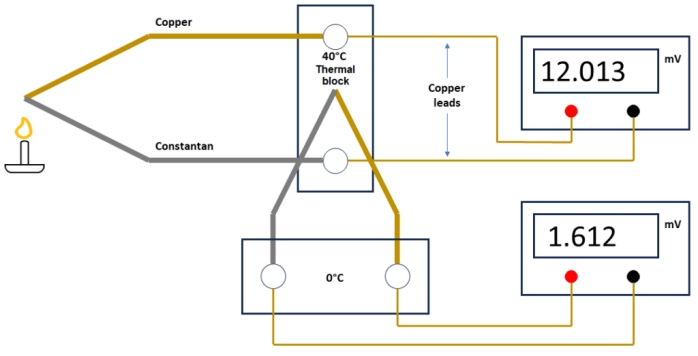

圖3在這個設置中,第二種T型熱電偶和電壓表找到"缺失的電壓"。"

當然,我們真的不需要第二個熱電偶和冰浴來做這個。我們可以直接從表1中得到1.612MV值。現在,我們簡單地把失去的電壓加到原始電壓上,得到13.625mv,從表1對應到279℃。

CJC在現實生活中如何工作?

現代熱電偶和電壓測量?jī)x通過使用內部冷結( 圖4 )。該儀器使用熱敏電阻來持續監控每一個輸入通道的冷連接溫度并相應補償。與圖4中不同的是,該儀器不會顯示中間結果。事實上,它可能是一個不露面的LXI樂器,什么都不顯示。

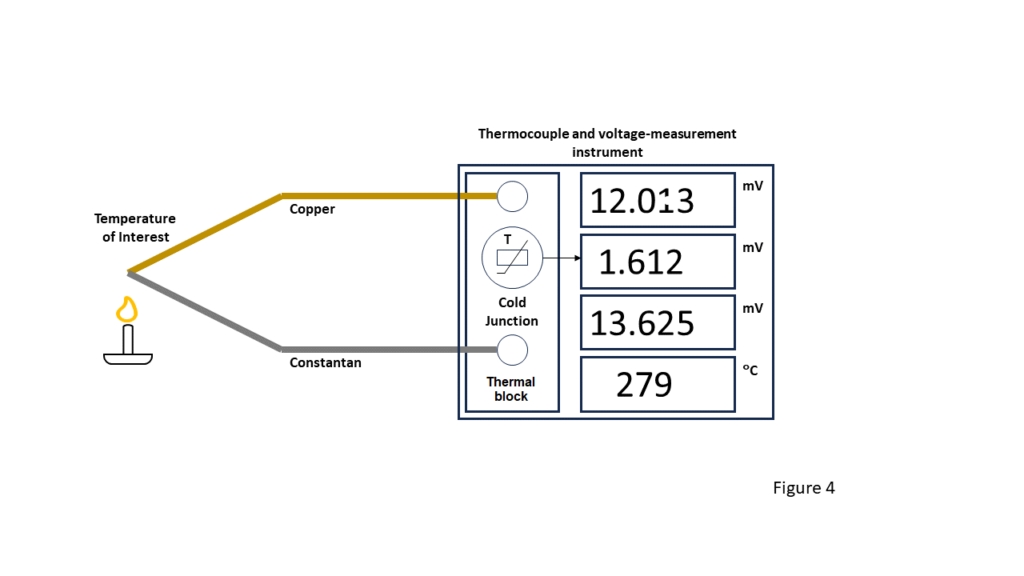

圖4現代熱電偶儀器采用熱敏電阻(T)來測量冷連接溫度。

我還能知道什么?

請記住,沒有任何熱電偶將運行在整個獨立選舉委員會范圍內的熱電偶類型。任何特定的熱電偶的最高和最低溫度將取決于諸如電線表,絕緣類型,和你的準確性要求。購買前查閱制造商的數據表。

我還要指出的是,"拖出冰柜"現在并沒有19世紀那么不方便。 第 世紀。例如,等技術公司?所有固態0攝氏度參考值 ,而歐米茄工程公司?使用真正冰的校準室.您是否選擇一個獨立的0°C溫度冷接頭盒或一個具有內部CJC的儀器取決于許多因素。獨立的冷接方式可以使布線需求增加一倍--你必須將熱電偶連接到冷接器盒,然后將冷接器連接到電壓測量?jī)x。如果你很少改變你的測試設置,如果你的樣本速率足夠低,你可以使用掃描DMM在你的所有通道上依次讀取電壓,那么一個獨立的冷連接框可能是你的最佳解決方案。然而,如果您需要高樣本率,需要許多通道,并經常改變您的測試設置,那么一個具有多個高速通道和內部CJC的儀器可能是道路。
