現代的零飄移放大器提供了處理許多光學生物信號和接近0赫茲的物理世界信號所需的極低的漂移和噪聲性能。

在我們這個速度越來越快、帶寬越寬的信號和頻率越來越高的系統的世界里,極低頻范圍內的信號--降至零赫茲(0赫茲)--要么是微不足道的,要么是不合時宜的。

然而,事實并非如此。在這一范圍內存在著許多現實世界中的現象,并提供了重要的信息。例如,把某件事看作是司空見慣、無處不在的,就像在一天的時間里監測室外溫度一樣。雖然氣溫在24小時內可能會超過10或20度,但其變化速度非常緩慢( Figure 1) .

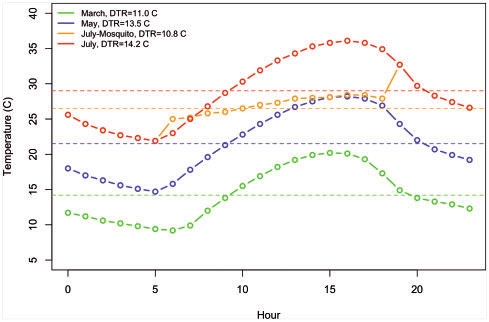

圖1對環境溫度等移動非常緩慢的物理變量的數據采集帶來了一套獨特的放大器挑戰

同樣,觀察光的強度從一個發光的蠟燭火焰閃爍,燃燒更高,然后最終燃燒是一個緩慢的情況。這種緩慢移動信號還有很多其他例子:患者對各種身體參數的監測、橋橋運動、熱膨脹和收縮只是少數幾個例子。

將這些信號放大到它們的傳感器應該很容易;畢竟,我們有放大器和模擬的前端,可以到達數百兆赫和千兆赫茲范圍,那么問題是什么呢?

放大這些超流信號受到兩個因素的挑戰:放大器/模擬前端(AFE)漂移和噪聲。漂移是由于各種熱效應而產生的基線變化,而噪音有許多來源。

所有放大器的低頻性能都有一定的漂移,這主要是由于熱效應以及電流和電壓變化時操作點的變化。信號鏈的性能被放大器參數中的任何初始直流偏移(如偏置電流或電壓偏移)和固有的1/F(粉紅色)噪聲,以及隨之而來的溫度引起的漂移、功率-軌道變化或組件引起的不可避免的性能變化所削弱。

設計一個放大器,可以放大具有零或近零漂移的超射頻信號,并偏移其他誤差,以及低通帶噪聲,是一個獨特的挑戰。低頻漂移和噪聲可以從高頻信號中過濾出來,但當噪聲和漂移與信號處于同一波段時,濾波掩蓋了感興趣的變化。

濾波的替代方法是一種放大器拓?fù)浣Y(jié)構,它是專門為直流到幾百赫茲甚至幾千赫茲的超低頻率設計的。請注意,這些放大器有時被稱為"直流放大器",因?yàn)樗鼈兊膸捯恢毖由斓街绷?但它們真的不需要放大直流。畢竟,一個真正的直流信號是常數,因此不傳遞任何信息,所以沒有必要放大它。然而,"直流放大器"這個術語經常用于這些設備。

低飄移放大器填補空白

在這些極低頻率捕獲和放大信號的問題并不是新問題;事實上,自從研究人員需要捕捉光等參數變化的電子前和電前時代以來,就一直存在這個問題。他們設計了一種方案,以機械的方式以更高的速率"切割"所需的信號,從而將其調制到可以傳遞的部分頻譜,然后在另一端記錄和觀測時由同步的切割器進行解調。低頻漂移被有效地過濾掉了,而且與此無關(以后會有更多的機械切割)。

當真空管出現和電子產品開始出現時,這種切割的概念很快就擴展了。這些真空管型斬波放大器工作得很好,但由于當時管技術的局限性,尺寸、重量和功率要求都很高。隨著晶體管和模擬集成電路成為標準部件,它們很快就被應用于脈沖拓?fù)浞糯笃髦?以捕捉和放大這些信號。

這種對低頻信號的切割技術的演變的一個結果是,"載波放大器"一詞與更正確的術語"直流放大器"、更準確的術語"低頻放大器"或者,最好的是,"零流放大器"成為同義詞(認識到?jīng)]有放大器真正是零漂移,但正確的設計可能非常接近于零)。請記住,切割是一種技術和拓?fù)浣Y(jié)構,而不是零飄移的目的--因此,使用一個術語來表示它所做的也意味著它所做的可能是混淆的。

有兩種拓?fù)浣Y(jié)構用于實現"零浮選"性能:

· 驚人的 如前所述,使用信號調制解調,具有較低的基帶噪聲,但也會在切頻及其諧波時產生噪聲。

· 或者, 自動零點 使用采樣保持電路,適用于寬頻帶的應用,但由于頻譜基帶部分的"折回"噪聲,因此具有更多的帶內電壓噪聲。

先進的零流式放大器集成器將這兩種技術結合起來,提供了"兩個世界中最好的。他們管理噪音譜密度(NSD),以提供較低的基帶噪音,同時盡量減少高頻誤差,如波紋、故障和互調失真(IMD)( 圖2 ).

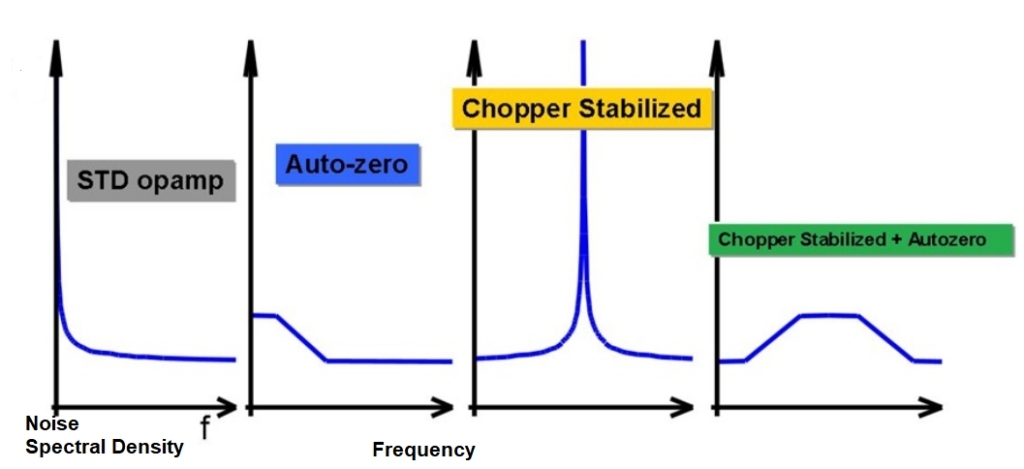

圖2每種類型的模擬放大器都有一個獨特的典型噪聲譜密度(NSD);零飄移放大器接受了NSD的性能,即自動零零度和雜化穩定方法,以產生更可接受的場景.

切托有它的屬性

這個放大器,更正式的被稱為切分穩定放大器(但通常被稱為切分放大器或僅僅是"切分器"),使用切分電路來打斷(切割)輸入信號,這樣它就可以像被調制的交流信號一樣處理。然后,它對輸出時的直流信號進行解調,以提取原始信號。

這樣,極小的直流信號可以放大,而不需要的移動的影響大大減少到接近零。切割調制通過將誤差調制到較高的頻率來分離偏移噪聲和低頻噪聲,在較高的頻率上,它們更容易通過濾波來最小化或去除。

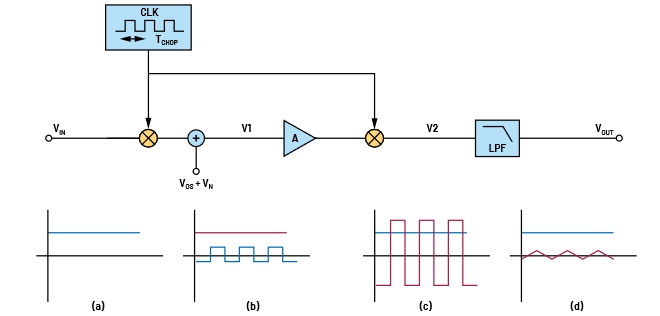

在時間域內容易理解切取操作細節( 圖3 )。輸入信號(藍色波形-a)通過將切成方波進行調制。該信號在輸出回到直流時解調(c)。放大器中固有的低頻誤差(紅色波形)是在輸出時被調制成方波,然后被低通濾波器(LFP)過濾。

圖3輸入信號在輸入、(b)V1、(c)V2和基本切割技術.

當然,沒有什么技術是完美的,這同樣適用于切割。由于切割(切換)動作,以及切割時鐘邊緣引起的噪音,有一些工件。盡管直升機設計增加了內部濾波來減少工件和噪音,但其中一些仍然存在。盡管如此,高性能的斬波器仍會有比高端雙極放大器更大或更小的漂移和噪聲,而高端雙極放大器通常提供約25伏的偏移電壓和0.1伏/攝氏度的漂移。
