開關電源(SMPS， Switched-Mode Power Supply)是一種非常高效的電源變換器，其理論值更是接近100%，種類繁多。按拓?fù)浣Y(jié)構分，有Boost、Buck、Boost-Buck、Charge-pump等;按開關控制方式分，有PWM、PFM;按開關管類別分，有BJT、FET、IGBT等。本次討論以數據卡電源管理常用的PWM控制Buck、Boost型為主。

開關電源的主要部件包括：輸入源、開關管、儲能電感、控制電路、二極管、負載和輸出電容。目前絕大部分半導體廠商會將開關管、控制電路、二極管集成到一顆CMOS/Bipolar工藝的電源管理IC中，極大簡化了外部電路。其中儲能電感作為開關電源的一個關鍵器件，對電源性能的好壞有重要作用，同時也是產品設計工程師重點關注和調試的對象。隨著像手機、PMP、數據卡為代表的消費類電子設備的尺寸正朝著輕、薄、小巧、時尚的趨勢發展，而這正與產品性能越強所要的更大容量、更大尺寸的電感和電容矛盾。因此，如何在保證產品性能的前提下，減小開關電源電感的尺寸(所占據的PCB面積和高度)是本文要討論的一個重要命題，設計者將不得不在電路性能和電感參數間進行折中(Tradeoff)。

任何事物都具有兩面性，開關電源也不例外。壞的PCB布局布線設計不但會降低開關電源的性能，更會強化EMC、EMI、地彈(grounding)等。在對開關電源進行布局布線時應注意的問題和遵循的原則也是本文要討論的另一重要命題。

一、共模電感的作用

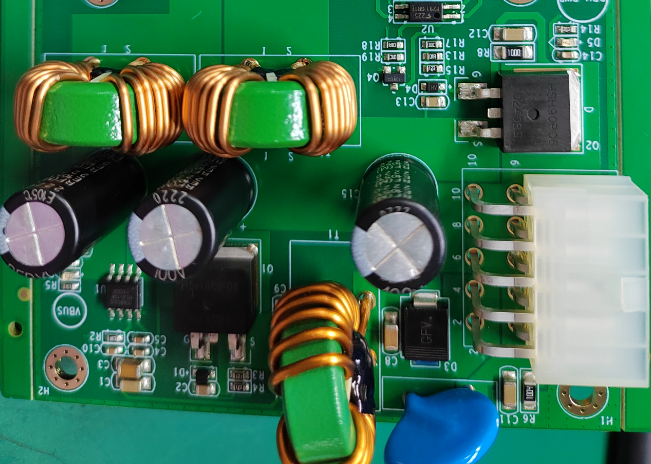

共模電感是一種廣泛應用于開關電源中的電子元件，主要用于抑制電源輸入端的共模噪聲。當電源輸入端發生干擾時，共模電感會將這些干擾信號濾除，保證電源輸出端的穩定性和可靠性。

二、選用銅線的原則

在開關電源中，銅線是連接共模電感與電源輸入端之間的重要元件。一般來說，銅線的選擇應符合以下原則：

1. 直徑要適中

銅線的直徑不能過細，否則會增加線路的電阻和電感，導致電源輸出端的紋波和噪聲增加。但是直徑也不能太粗，否則會增加線路的成本和占用空間。

2. 長度要合適

銅線的長度應盡量短，這有利于減少線路的電阻和電感，提高電源的效率和穩定性。但是長度也不能太短，否則會影響線路的布局和連接。

3. 走向要合理

銅線的走向應根據電源的布局和連接方式來設計，盡量減少線路的相互干擾和耦合。常見的走向方式有直線、彎曲、繞圈等，具體要根據實際情況來選擇。

三、銅線的布局方法

在開關電源中，銅線的布局是影響電源性能的關鍵因素之一。以下是一些常見的布局方法：

1. 采用對稱布局

對稱布局是一種常用的銅線布局方法，能夠減少線路的干擾和耦合。具體方法是將共模電感和電源輸入端分別放在布局的兩端，用比較短的銅線連接它們。

2. 排列方式要合理

排列方式也是影響銅線布局的重要因素之一。一般來說，可以采用并排、錯排、交錯等方式來排列銅線，以減少線路的相互影響和干擾。

3. 增加屏蔽層

在一些高要求的應用場合，可以在銅線周圍增加屏蔽層，以減少干擾和電磁泄漏。常見的屏蔽材料有鋁箔、銅箔、金屬網等。

四、結語

本文主要介紹了開關電源共模電感銅線的選擇和布局方法，希望能夠?qū)ψx者有所幫助。在實際應用中，要根據具體情況來選擇合適的銅線規格、長度、走向和布局方式，以提高電源的性能和可靠性。
