一、電容放電的原理

電容是一種以電場形式儲存能量的無源器件。在有需要的時候，電容能夠把儲存的能量釋出至電路。電容由兩塊導電的平行板構成，在板之間填充上絕緣物質或介電物質。當電容連接到一電源是直流電（DC）的電路時，在特定的情況下，有兩個過程會發生，分別是電容的 “充電” 和 “放電”。

若電容與直流電源相接，電路中有電流流通。兩塊板會分別獲得數量相等的相反電荷，此時電容正在充電，其兩端的電位差vc逐漸增大。一旦電容兩端電壓vc增大至與電源電壓V相等時，vc = V，電容充電完畢，電路中再沒有電流流動，而電容的充電過程完成。由于電容充電過程完成后，就沒有電流流過電容器，所以在直流電路中，電容可等效為開路或R =∞，電容上的電壓vc不能突變。

當切斷電容和電源的連接后，電容通過電阻RD進行放電，兩塊板之間的電壓將會逐漸下降為零。電容值或電阻值愈小，時間常數也愈小，電容的充電和放電速度就愈快，反之亦然。電容幾乎存在于所有電子電路中，它可以作為“快速電池”使用。如在照相機的閃光燈中，電容作為儲能元件，在閃光的瞬間快速釋放能量。

電容器放電原理其實與充電原理都是有一定關聯的。通過以上的分析，相比對于電容的充放電原理都有所了解了，那么不妨可以根據這些常識做好對電容器的保養措施，延長使用壽命。

二、電容實例電路圖

電容的作用和用途一般都有好多種，如：在旁路、去耦、濾波、儲能方面的作用；在完成振蕩、同步以及時間常數的作用。

隔直流：作用是阻止直流通過而讓交流通過。

旁路（去耦）：為交流電路中某些并聯的元件提供低阻抗通路。

旁路電容：旁路電容，又稱為退耦電容，是為某個器件提供能量的儲能器件。它利用了電容的頻率阻抗特性，理想電容的頻率特性隨頻率的升高，阻抗降低，就像一個水塘，它能使輸出電壓輸出均勻，降低負載電壓波動。旁路電容要盡量靠近負載器件的供電電源管腳和地管腳，這是阻抗要求。

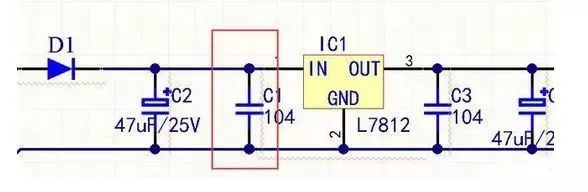

在畫PCB時候特別要注意，只有靠近某個元器件時候才能抑制電壓或其他輸信號因過大而導致的地電位抬高和噪聲。說白了就是把直流電源中的交流分量，通過電容耦合到電源地中，起到了凈化直流電源的作用。如下圖C1為旁路電容，畫圖時候要盡量靠近IC1。

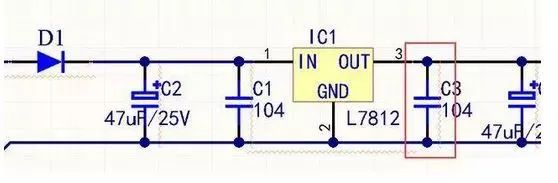

去耦電容：去耦電容，是把輸出信號的干擾作為濾除對象，去耦電容相當于電池，利用其充放電，使得放大后的信號不會因電流的突變而受干擾。它的容量根據信號的頻率、抑制波紋程度而定，去耦電容就是起到一個“電池”的作用，滿足驅動電路電流的變化，避免相互間的耦合干擾。

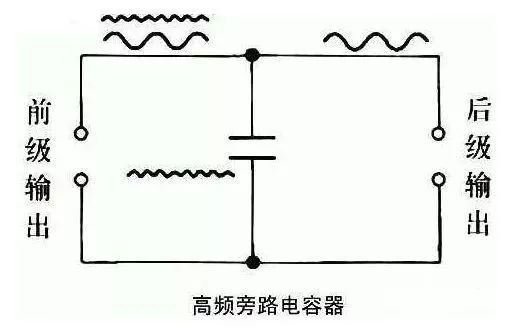

旁路電容實際也是去耦合的，只是旁路電容一般是指高頻旁路，也就是給高頻的開關噪聲提高一條低阻抗泄放途徑。高頻旁路電容一般比較小，根據諧振頻率一般取 0.1F、0.01F 等。而去耦合電容的容量一般較大，可能是 10F 或者更大，依據電路中分布參數、以及驅動電流的變化大小來確定。

它們的區別：旁路是把輸入信號中的干擾作為濾除對象，而去耦是把輸出信號的干擾作為濾除對象，防止干擾信號返回電源。
