與Verilog硬件描述語言在數字電路的設計中使用的非常普遍，無論是哪種語言，仿真都是必不可少的。而且隨著設計復雜度的提高，仿真工具的重要性就越來越凸顯出來。在一些小的設計中，用TestBench來進行仿真是一個很不錯的選擇。VHDL與Verilog語言的語法規則不同，它們的TestBench的具體寫法也不同，但是應包含的基本結構大體相似，在VHDL的仿真文件中應包含以下幾點：實體和結構體聲明、信號聲明、頂層設計實例化、提供激勵；Verilog的仿真文件應包括：模塊聲明、信號聲明、頂層設計實例化、提供激勵。大致思想都是相似的。


簡單的說，TestBench就是一種驗證手段，從軟件層面對設計的硬件電路進行仿真。具體來講，一般是在你的仿真文件里，產生激勵信號，作用于被仿真的設計文件DUT（Design Under Test），產生相應的輸出，然后根據輸出信號檢驗設計的電路是否存在問題或者存在哪些問題。

下面以FPGA板中驅動流水燈的一段程序為例，簡單介紹一下兩種語言的TestBench的編寫。

 1 module led_run(clk,rst,led); 2 input  clk,rst; 3 output reg [7:0] led; 4 reg [25:0] clk_cnt; 5 reg clk_tmp; 6 reg [3:0] temp; 7  8 always@(posedge clk or negedge rst) 9 begin10 if(!rst)11 begin12 clk_cnt<=26'd0;13 clk_tmp<=1'b1;14 end15 else16 begin17 if(clk_cnt==26'b11111111111111111111111111)18 begin19 clk_cnt<=26'd0;20 clk_tmp<=~clk_tmp;21 end22 else23 clk_cnt<=clk_cnt+1'b1;24 end25 end26 27 always@(posedge clk_tmp or negedge rst)28 begin29 if(!rst)30 temp<=4'd15;31 else32 temp<=temp+1'b1;33 end34 35 always@(temp)36 begin37 case(temp)38 4'd0 :led<=8'b11111110;39 4'd1 :led<=8'b11111100;40 4'd2 :led<=8'b11111000;41 4'd3 :led<=8'b11110000;42 4'd4 :led<=8'b11100000;43 4'd5 :led<=8'b11000000;44 4'd6 :led<=8'b10000000;45 4'd7 :led<=8'b00000000;46 4'd8 :led<=8'b00000001;47 4'd9 :led<=8'b00000011;48 4'd10:led<=8'b00000111;49 4'd11:led<=8'b00001111;50 4'd12:led<=8'b00011111;51 4'd13:led<=8'b00111111;52 4'd14:led<=8'b01111111;53 4'd15:led<=8'b11111111;54 default:;55 endcase56 end57 58 endmodule

上面是一段流水燈的代碼，控制8位流水燈依次點亮，再依次熄滅。第一個always語句完成分頻功能，第二個always語句用于計數，共16個值，第三個always語句根據計數的值選擇LED燈的狀態。其中clk、rst分別為時鐘和復位信號，led為驅動流水燈的輸出信號。接下來針對這一設計編寫其TestBench文件。

 1 /************TestBench*************/ 2 module tb_led_run; 3 reg clk,rst; 4 wire led; 5  6 initial 7 begin 8 rst=1; 9 #30 rst=0;10 #40 rst=1;11 end12 13 initial14 begin15 clk=1;16 forever #20 clk=~clk;17 end18 19 led_run led1(.clk(clk),.rst(rst),.led(led));20 endmodule

由于只需要時鐘和復位信號即可，故在其仿真文件并不復雜，建立測試模塊，進行信號聲明，在兩個initial中分別提供clk和rst信號，最后進行例化。當然注意一點，在仿真時要把分頻模塊去掉，或者將分頻系數改小，否則仿真時不容易觀察波形。下面是在Modelsim中仿真得到的波形（分頻模塊改為2分頻）。

　　總結起來，Verilog的TestBench有著相對固定的寫法：

module test_bench; 端口聲明語句  initial begin 產生時鐘信號 end  initial begin 提供激勵源 end  例化語句endmodule

　　最主要的是在initial語句中進行激勵的生成，這要根據具體的設計來分析。

　　下面對比介紹VHDL語言TestBench的寫法。同樣的功能，驅動流水燈，VHDL的程序如下：

 1 LIBRARY IEEE; 2 USE IEEE.STD_LOGIC_1164.ALL; 3 USE IEEE.STD_LOGIC_UNSIGNED.ALL; 4  5 ENTITY led_run IS 6 PORT(clk:in std_logic; 7 rst:in std_logic; 8 led:out std_logic_vector(7 downto 0):="11111111" ); 9 END led_run;10 11 ARCHITECTURE arc_led_run OF led_run IS12 signal temp:std_logic_vector(3 downto 0);13 signal clk_cnt:std_logic_vector(25 downto 0);14 signal clk_tmp:std_logic:='1';15 BEGIN16 divider:PROCESS(clk,rst)17 BEGIN18 if(rst='0') then19 clk_cnt<="00000000000000000000000000";20 elsif(clk'event and clk='1') then21           clk_cnt<=clk_cnt+1;22           if(clk_cnt="11111111111111111111111111") then 23             clk_cnt<="00000000000000000000000000";24             clk_tmp<=NOT clk_tmp;25         end if;26       end if;27     END PROCESS;28 29     PROCESS(clk_tmp,rst)30       BEGIN31       if(rst='0') then32         temp<="1111"; --all the led off33       elsif(clk_tmp'event and clk_tmp='1') then34 temp<=temp+1;35 end if;36 END PROCESS;37 38 PROCESS(temp)39 BEGIN40 case temp is41 when"0000"=>led<="11111110";42 when"0001"=>led<="11111100";43 when"0010"=>led<="11111000";44 when"0011"=>led<="11110000";45 when"0100"=>led<="11100000";46 when"0101"=>led<="11000000";47 when"0110"=>led<="10000000";48 when"0111"=>led<="00000000";49 when"1000"=>led<="00000001";50 when"1001"=>led<="00000011";51 when"1010"=>led<="00000111";52 when"1011"=>led<="00001111";53 when"1100"=>led<="00011111";54 when"1101"=>led<="00111111";55 when"1110"=>led<="01111111";56 when"1111"=>led<="11111111";57 when others=>NULL;58 end case;59 END PROCESS;60 61 END arc_led_run;

　　根據語法要求，首先聲明庫，接著定義實體和結構體。在結構體中用三個進程(PROCESS)分別實現分頻、計數、流水燈狀態分配的功能，功能相當于上面Verilog程序中的三個always語句。接下來寫TestBench文件：

1 ---------------TestBench----------------- 2 LIBRARY IEEE; 3 USE IEEE.STD_LOGIC_1164.ALL; 4  5  6 ENTITY tb_led_run IS            --空實體 7 END tb_led_run; 8  9 10 ARCHITECTURE arc_tb_led_run OF tb_led_run IS        --結構體11 12 COMPONENT led_run IS        --元件聲明13 PORT(clk:in std_logic;14 rst:in std_logic;15 led:out std_logic_vector(7 downto 0));16 END COMPONENT;17 18 signal clk,rst:std_logic;19 signal led:std_logic_vector(7 downto 0);20 constant clk_period:time:=5 ns;21 22 BEGIN23 24 DUT:led_run PORT MAP(clk=>clk,rst=>rst,led=>led);    --元件例化25 26 clk_gen:PROCESS27 BEGIN28 clk<='1';29 wait for clk_period/2;30 clk<='0';31 wait for clk_period/2;32 END PROCESS;33 34 tb:PROCESS35 BEGIN36 rst<='0';37 wait for 12 ns;38 rst<='1';39 wait;40 END PROCESS;41 42 END arc_tb_led_run;

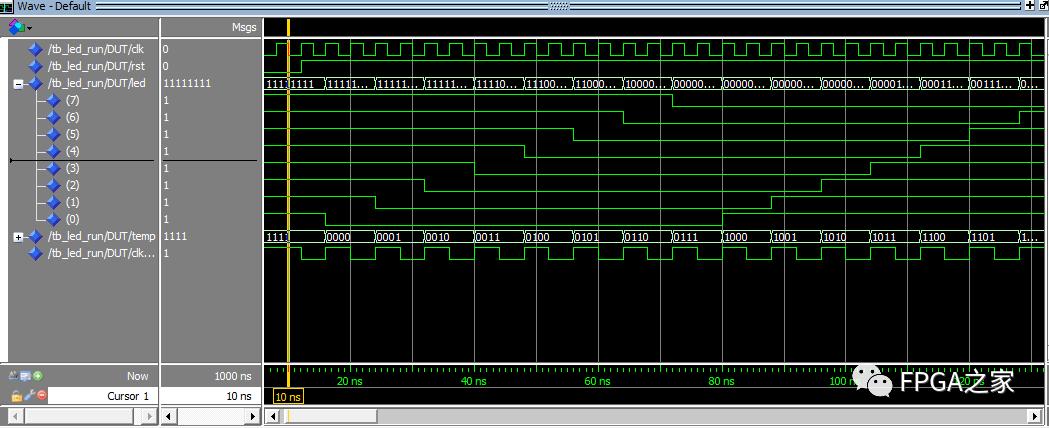

　　在這個TestBench中同樣只需要提供clk和rst信號，分別在兩個進程實現，Modelsim中的仿真結果如下(同樣在仿真的時候?qū)⒎诸l系數改為2)：

總結一下，VHDL的TestBench寫法也有相對固定的格式：

相對與Verilog語言來說，VHDL的TestBench除了自身的庫聲明以及Entity和Architecture之外，還需要進行元件的聲明，即將被測試的設計聲明為一個元件，然后對其例化。在激勵的產生方面與Verilog思路相同。

從上面的程序可以看出，Verilog語言相對比較隨意一些，從C語言編程中繼承了多種操作符和結構；而VHDL的語法則比較嚴謹，有固定的格式。但在功能的實現上二者大同小異。比如Verilog中的always語句，在VHDL中可以找到PROCESS與之對應，當然更多的是不同。兩種語言均可在不同的抽象層次對電路進行描述：系統級、算法級、寄存器傳輸級、邏輯門級和開關電路級，但是VHDL更擅長系統級，而Verilog更方便底層描述。在學習硬件描述語言的時候不妨對比學習一下，相信會對電路設計的理解更加深一層。
