在這篇文章中，小編將對二極管的相關內容和情況加以介紹以幫助大家增進對它的了解程度，和小編一起來閱讀以下內容吧。

一、分析二極管開關電路

分析二極管電路最簡單（也是最不準確）的方法是假設二極管是一個壓控開關，充當完美的電流單向閥。如果這個“開關”上的電壓大于 0 V，電流就會自由流動，沒有任何電阻或壓降。如果“開關”兩端的電壓小于或等于 0 V，則沒有電流流動。

此類分析的第一步是假設二極管導通或不導通。任何一種假設都會得出正確的結果，因此請做出您最好的猜測。如果假設二極管導通，則將二極管保留在原理圖中，但將其視為一根電線。如果認為它不導電，則將其替換為開路。

現在繼續分析，并檢查是否有有意義的結果。如果假設開路兩端的電壓大于零，則假設是錯誤的——二極管實際上是導通的。如果流經導電二極管的電流從陰極流向陽極，則該假設是錯誤的 - 我們將分析限制于正向導通二極管，因此從陰極流向陽極的電流表明該二極管實際上不導電。

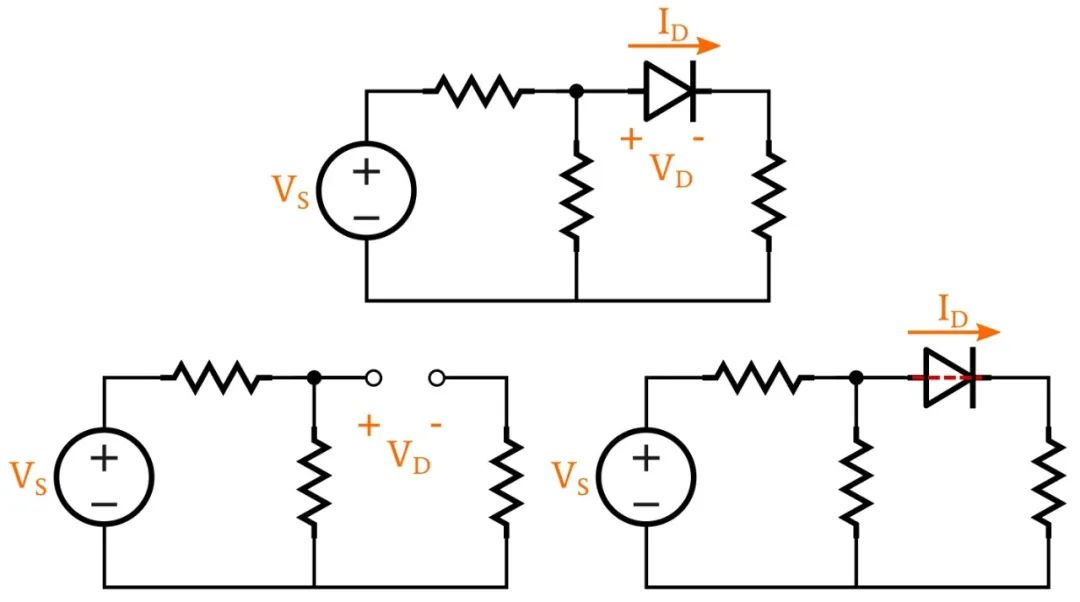

頂部的原理圖代表原始電路。在左下角，二極管被假定為不導通，并已被開路取代。在右下角，假設二極管處于導通狀態，并已被零電阻連接所取代。

這種方法可能看起來相當原始，但它實際上是執行快速初步分析的便捷方法。當電路涉及的電壓相對于典型二極管正向電壓相當大時，或者當電路包含多個二極管并且主要關心的是確定哪些二極管正在導通時，它特別有用。

二、二極管失效的主要原因

1.電壓擊穿(過壓）

對普通整流二極管來講，只要應用電路中存在電網波動、同網中的大功率設備開啟關斷、雷擊、開關火花、大容量的感性負載、大容量的容性負載這些情況下，瞬間電壓高于二極管反向擊穿電壓值時，就可能產生電壓損傷參數衰減或完全擊穿短路開路的情況。 對保護二極管來說，就是電路中存在高于器件保護電壓的，造成保護器件連續導通，使保護器件永久損傷不可恢，即可能發生電壓損傷參數衰減或完全擊穿短路開路的情況。電壓擊穿失效時間無固定規律，但較大概率發在開關機瞬間。

2.電流擊穿（過流）

應用選型余量不足、應用電路中有其它元件發生短路導致電流突然增大、應用電路中負載異常等情況時，瞬間大電流造成二極管芯片在極短時間內高溫碳化或瞬間高溫造成芯片炸裂，導致芯片PN結遭到嚴重破壞，出現短路或開路情況。電流擊穿發生較高概率為通電測試過程中或正常使用過程中。

3.溫度擊穿（過溫）

應用選型余量不足、器件設計位置靠近大功率發熱元件、應用環境溫度過高等情況時，二極管芯片結溫超過其電流衰減溫度，造成二極管的過電流能力線性下降，而線路中的電流不變時，二極管的芯片結溫將迅速增高，達到材料的極限溫度后，發生硅基材料熔化和碳化，出現短路或開路情況。溫度擊穿多發生于老化或用戶使用過程中。
