一、限幅電路的基本原理

限幅電路是一種可以限制電壓幅度的電路，它通常由二極管和電阻器組成。二極管是一種具有單向?qū)щ娞匦缘碾娮釉?，它可以讓電流只能從一端流向另一端。因此，?dāng)二極管正向?qū)〞r(shí)，電路可以正常工作，而當二極管反向截止時，電路就會被限幅，電壓無法繼續上升。

二、限幅電路的應用場景

限幅電路在電子設備中有廣泛的應用，例如音頻放大器和通信電路中的信號處理。在音頻放大器中，限幅電路可以防止音頻信號過大而導致失真，從而保持音頻信號的清晰度。在通信電路中，限幅電路可以防止信號過載，從而保證通信信號的穩定傳輸。

三、限幅電路的設計方法

限幅電路的設計方法取決于需要限制的電壓幅度和電路的負載特性。在設計時，需要選擇合適的二極管和電阻器，以確保電路正常工作并實現所需的限幅效果。

利用二極管的單向?qū)щ娦钥梢允剐盘?hào)在預置的電平范圍內有選擇地傳輸一部分，這種按限定的范圍削平信號電壓波幅功能稱為限幅或削波。

(1)簡單的串聯型限幅電路

這個就是半波整流電路，這里就不做過多的介紹。

(2)偏置的串聯型限幅電路

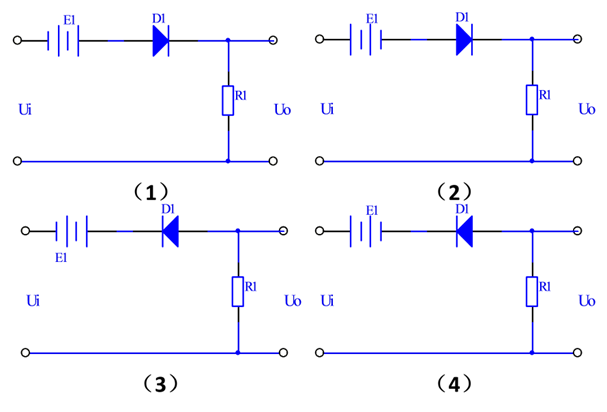

圖1 偏置的串聯型限幅電路

以圖1(1)的電路來分析，Ui輸入信號是正弦波，當Ui>VF-E1時二極管導通,輸出UO=Ui+E1-VF。

當Ui< VF- E1時輸出為二極管截止，輸出為0V。

(2)、(3)、(4)分析方法與(1)一致，這里就不作分析了。每一個電路輸出的波形如下。

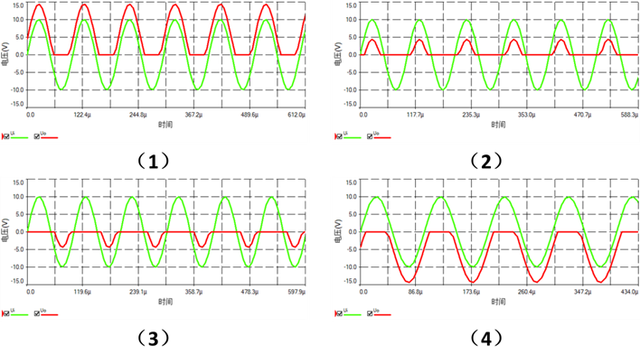

圖1 串聯型限幅電路輸入與輸出的關系

(3)簡單的并聯型限幅電路

與簡單的串聯型限幅電路類似，只是并聯型的輸出不會像串聯型一樣輸出比輸入少二極管的一個正向壓降。

(4)偏置的并聯型限幅電路

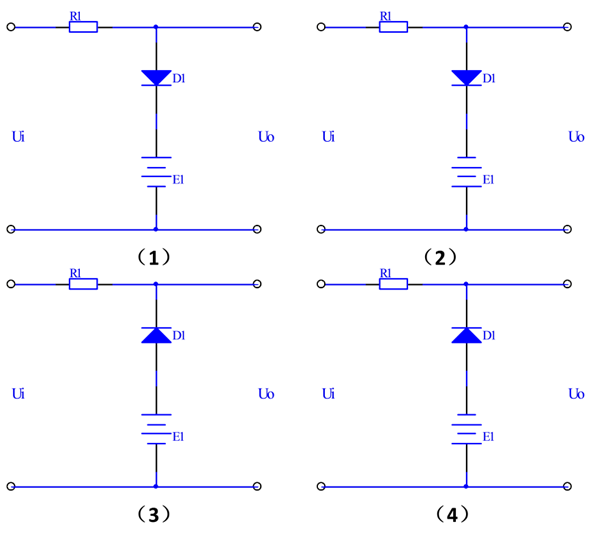

圖3 偏置的并聯型限幅電路

以圖3(1)的電路來分析，Ui輸入信號是正弦波，當Ui>VF+E1時二極管導通,輸出被限制到UO= VF+E1。

當Ui< VF+E1時輸出為二極管截止，輸出為Ui。

(2)、(3)、(4)分析方法與(1)一致，這里就不作分析了。每一個電路輸出的波形如下。

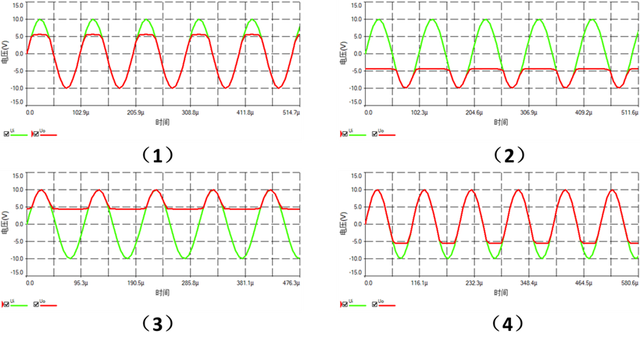

圖4 并聯型限幅電路輸入與輸出的關系圖

(5)雙向限幅電路

雙向限幅電路時在IC和IO口附近經常能看見，是比較常用的電路。雙向限幅電路也是有簡單型和加偏置型，這里我們就分析加偏置型的雙向限幅電路。

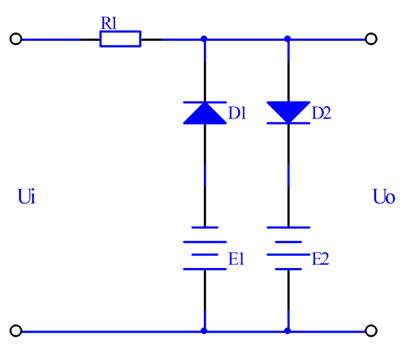

圖5 偏置的雙向限幅電路

當Ui>VF+E2時輸出為二極管導通,輸出被限制到UO= VF+E2。

當Ui

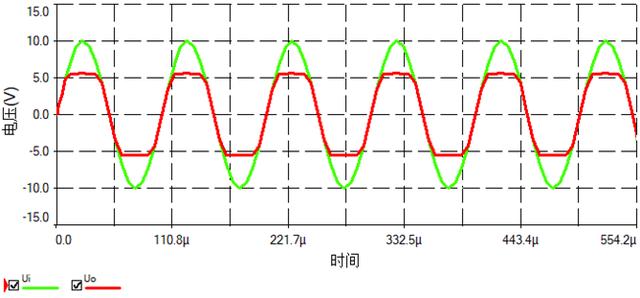

圖6 雙向限幅電路輸入與輸出的關系圖

二極管鉗位和限幅結構比較接近，容易弄混，電路區別如下：

限幅：電阻+二極管。

鉗位：電容+二極管。 為交流信號增加一個直流電平，(波形不變，沿二極管方向上移/下移)深入解析二極管的箝位作用：原理、特點與應用
