嵌入式Linux的OTA更新,第1部分-基礎知識和實現
一旦嵌入式Linux產品離開實驗室進入現實世界,如何更新設備的問題將成為重要考慮。
更新并不總是必要的,但是很難想出有哪些軟件沒有在某個時候發現的錯誤。即使您的軟件是完美的,如果設備在網絡上或互聯網上與任何開源庫進行通信,安全更新也可能成為必需品。
以CV-2104-01650(心出血)為例。這個漏洞影響了開放SSL密碼庫,也影響了網絡上三分之二的網站。即使在三年后的今天,還有很多嵌入式的Linux設備運行著一個未經防御的版本的開放式攻擊。
塊與文件更新
在討論更新Linux時,您可能會看到"塊"和"文件"更新系統正在被提及。這是指通過直接寫入塊設備或更新單個文件來一次更新整個分區。您可能熟悉來自臺式機或服務器Linux的文件更新系統(例如"Sudo應用程序升級")。
在基于嵌入式Linux塊的升級中,由于其原子性和整個文件系統通常是嵌入式Linux構建系統的輸出這一事實,這是前進的道路。我們希望每個嵌入式設備上的存儲空間對于一個特定的產品來說是常量的,所以我們每次都創建相同的大小分區。這種類型的更新與具有某種備份或恢復的圖像同時進行。
失敗時回收
我們絕不希望該設備處于無法使用的狀態(例如,如果發生斷電)。我們可以通過確保在更新過程中出現任何錯誤時總是有可能"退回"到另一個分區來解決這個問題。

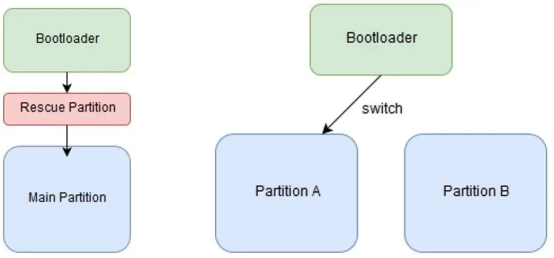

圖1失敗時的恢復-撤退選項
上面您可以看到兩個可能的實現,在電源中斷的情況下,一個備份模式。在左側,引導加載程序啟動一個救援分區,然后引導進入一個主分區。在右側,引導加載程序啟動基于開關的兩個分區之一。
引導加載程序應該實現某種方法,以確定引導是否成功,如果沒有,則應該返回到救援分區(左側圖)或先前的工作分區(右側圖)。
救援方法(左)允許向主分區提供更多的空間,而雙根方法(右)要求在兩個分區之間或多或少地平均分配空間。如果空間不是一個問題,那么建議使用雙根法,只是因為它會減少停機時間。通過救援方法更新需要兩次重新啟動,一次進入救援分區,另一次回到主分區。雙根文件方法只需要重新啟動一次,因為任何時候都可以執行更新。
在這些系統中,您無法安全地更新的是引導加載程序(或者說救援分區)。如果您也希望能夠更新引導加載程序,那么您將需要兩個獨立的引導加載程序分區,以及某種董事會管理控制器來實現在這兩個程序之間切換的邏輯。

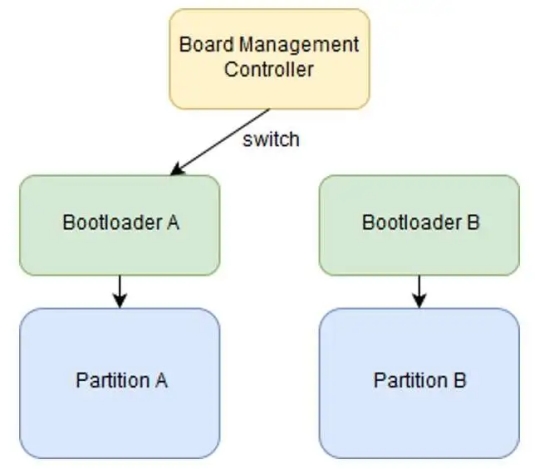

圖2故障恢復--董事會管理控制器
當然,這是一個復雜的解決方案,需要一個額外的微控制器,一套新的固件,以及一個更復雜的硬件設計(它在一些設備中使用,例如那些包含單獨的智能平臺管理接口(IPMI)控制器的設備)。因此,您應該致力于構建一個功能性的引導加載程序,其范圍小,因此不需要更新。
U-腳環境變量
U-Boot實現了一個可以存儲變量的非易失性"環境"。這些數據甚至可以從Linux中訪問(根據環境存儲方式的不同,有不同的方式)。這是實現上述"轉換"的最明顯方式。它還可以用來存儲有關以前引導成功或失敗的信息,以便在引導失敗的情況下,可以逆轉開關,恢復工作分區。

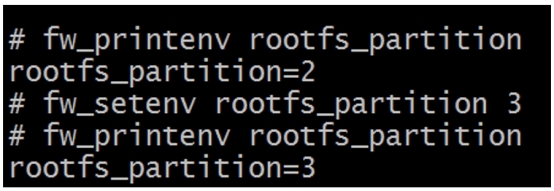

圖3u-Boot環境變量
安裝看門狗
您的處理器的硬件監視器應該由U-Boot(康菲-沃奇狗)安裝,然后在啟動完成后由Linux維護。這將導致在整個系統掛起的情況下重置。
檢查引導失敗
一旦您的任務關鍵應用程序運行完畢,它應該在U-Boot環境中設置一個變量,表示已完成的引導。然后,U腳將能夠檢查下一個引導是否設置了這個設置,如果引導失敗(有時是在連續幾次失敗之后),則采取行動。
它的精確架構將取決于您的應用程序和產品;您將需要稍微定制一下,以適應您的需求。您將需要確定所有可能的失敗模式,并實現所有這些模式的恢復。
實施更新
正如我們在更新之前所說的,應該作為一個單獨的密碼簽名文件出現。私鑰簽名確保其來源于你,制造商?,F(xiàn)在系統只需要打開它并在其中運行一個腳本來執行更新本身。它將寫入將要更新的分區;輕彈需要的任何開關并重新啟動。這應該盡快發生,以盡可能減少停機時間。
確保更新
我們希望確保提供給設備的更新文件是來自我們的制造商,而不是來自其他人。為了實現這一點,更新文件與一個由制造商持有的私鑰簽署。相應的公鑰是設備上的所持有的,它將驗證要求它執行更新的任何更新文件。如果提供的文件被視為無效,那么更新將失敗。
得到更新
更新如何到達是另一回事。這里有四種可能性:
最明顯和最簡單的是,更新是由一個工程師應用的,他在設備上有一個根登錄。他運行更新腳本,設備被更新。這充滿了安全方面的擔憂,可能僅適用于正在開發的系統,或在工程或工業環境中使用的系統。
物理介質插入設備(USB棒),其中包含所需的更新.板上的軟件將通過輪詢守護進程或UDEV規則自動檢測和安裝。
通過某些方法(例如Web應用程序)將更新文件上傳到單個機器上。
如下一節所描述的,實時更新。
廣播最新消息
超空(OTA)更新通常是指通過安全通道從中央服務器上更新的設備。它一般指的是多功能設備、移動電話、汽車ECU等。在本文中,我將描述一種可以在任何連接到互聯網的設備上工作的更新類型,這可能是通過Wi-Fi(超廣播)、以太網(超銅)或其他協議。
查詢更新情況
首先要做的是檢查更新情況。在設備上運行的守護進程可以將請求發送到預定的服務器,提供其當前的版本和硬件版本。然后,服務器可以根據該信息,在必要時將簽名更新文件發送到設備上進行安裝,或者報告沒有可用的或不需要的更新。
復雜性可以在許多方面增加,從僅提供更新到基于不同標準的設備子集,到完全加密更新文件,到向中央服務器報告更新狀態或其他信息。
現成與內部解決方案
有許多現成的更新機制可以與您的嵌入式Linux系統集成,而無需重新發明上述的車輪。
這可能需要花費一些時間和努力來集成到您當前的嵌入式Linux構建系統中,但是它可能比在內部開發定制方法的工作要少,而且它可能更健壯,因為其中一些項目已經投入了數百小時。
你可能不希望現成的解決方案的原因:
你希望為你的董事會定制每個級別的東西
你可能在使用一個相對較新的,而且沒有被廣泛使用或認可的大型代碼庫時會有安全問題。
