開放式計算項目(OCP)是一個非營利組織,負責交流數據中心的產品設計和跨行業的最佳實踐,最近發布了開放式機架3(Orv3)規范。規范中最重要的變化是設計正在從12V轉換為48V架構。?第一部分 討論了BBU的電氣和機械設計考慮。本系列的第二部分更詳細地介紹了主微控制器的軟件,該軟件負責保證過程的順利運行,從而確保了BBU的高效率和高容量。硬件和軟件必須順利協作,以提供符合要求規格的系統級解決方案。

導言

必須在BBU模塊中維護良好的內部管理做法,因?yàn)樗峁┝嗽S多不能忽視的好處。有序和有組織的電路的主要優點是它提供的安全性得到加強和提高,從而減少模塊發生電氣火災和其他危險的風險。此外,良好的客房管理做法通過防止可能干擾正常功能的電氣故障來提高電路性能和壽命。必須定期監測和組織電路,以查明和處理可能出現的任何問題或故障。在電路中優先考慮好的客房管理是確保最佳安全性和性能的簡單而有效的方法,不應被忽視。每一個BBB模塊都使用一個主微控制器和一個電池管理系統的微控制器。模擬設備的參考設計?MAX32690 ,超低能臂 ® 微控制器,作為主要的微控制器,負責六個重要的過程(見圖1)。?MAX32625 微控制器是用于參考設計的單片機。管理處微控制器負責與?Adbms6948 芯片和傳遞所有測量數據到主微控制器。

主要的微控制器的六個程序是:

· 通過進行電源管理和通信I 2 C各種協議

· 處理背板數據提供的放電順序

· 在恒流模式和恒壓模式之間處理電池充電。

· 充電和供電狀態的轉換

· 故障處理和

· 回應主控的命令

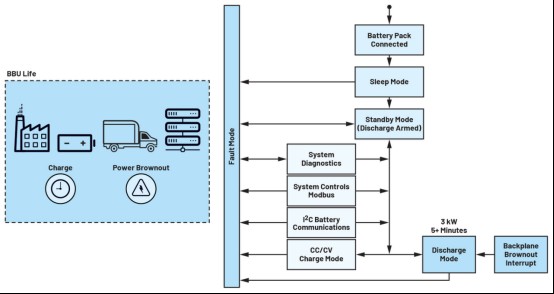

圖1主控制器客房操作周期.[1]

主單片機工藝

通過進行電源管理和 I2 C通信帶各種外設

有許多輔助設備連接到模塊電路,主微控制器作為操作。 I2 c主要部分。核心微控制器收集和保存輔助設備的數據,同時充當?shù)慕巧?I2 c主要部分。為了推進各種任務,主單片機還控制各種i 2 c輔助裝置。I2 c輔助裝置如下:

· 利用

· LTC2971,雙通道電力系統

· MAX31760,一個精密扇速

· 24AAA512T/EPROM,作為檢索和存儲重要數據的數據存儲器

· Ltc2991溫度

BMS單片機

主微控制器通常會與該微控制器(MAX3qa)通信,以接收關于電池組電池電壓、電荷狀態(SOH)、電池組健康狀態(SOH)和電池組可能發生的故障的最新信息。每四分鐘更新一次,因?yàn)轭A(yù)計電池電壓、單極、SOH和溫度不會迅速變化。在發生任何故障的情況下,兩個微控制器之間的共享密碼將會在主微控制器上發出很高的標記并觸發一個中斷,以立即讀取該微控制器上的故障信息。在主微控制器中,一個專用的I 2 提供了一個端口,專門與該微控制器進行通信,以促進兩個微控制器之間的快速通信。

LTC2971(電力管理IC)

主微控制器定期與?LTC2971 通過電源管理總線協議檢查電壓、電流、溫度測量、警告和故障。當測量主微控制器的背板輸出電壓參數以調整其常規時,LTC2971作為快速反饋功能。此外,該裝置還通過調整功率轉換器的反饋電壓,并允許其將輸出電壓降至1%,確保輸出電壓在放電模式下的調節范圍內。

MAX31760(風扇控制器)

MAX31760 負責調節BBU模塊的風扇速度。由單片機配置脈沖寬度調制的任務周期,通過I控制器調節風扇的速度。 2 C.主微控制器根據溫度和背板負載電流或電池組負載電流計算和調整所需的風扇轉速。

24AA512TT (EEPROM/Data Storage)

機上的EPROM作為整個BBU模塊的外部存儲設備。主微控制器通過I定期將電池電壓、開關電壓、SOH、電池類型和型號年、以及板式溫度等重要信息保存到EPROM上。 2 c為其閃存頁寫信。此數據每小時更新一次,在維護和故障排除期間可供用戶訪問。

LTC2991(數碼機上溫度監測)

LTC2991 是一個八分之一電壓、電流和溫度傳感器。這個設備是用來監控電池模塊的溫度從各種數字傳感器的戰略位置放在模塊內。主微控制器根據其溫度讀數可以調整風扇轉速,以確保電源板和電池棧的工作溫度得到維護,永遠不會達到40℃。

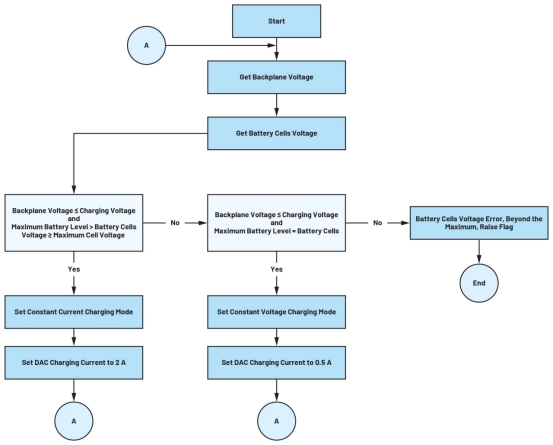

圖2恒流和恒壓充電算法.

在恒流模式和恒壓模式之間處理電池充電

主單片機還負責處理電池充電方式。在開始時,當電池的電壓極低時,微控制器允許最大電流為5a來充電電池。一旦電池處于穩定狀態,微控制器將調整充電電流設置在2a,而每個電池的電壓尚未達到4V。主微控制器通過來自單片機的數據對電池電池電壓進行連續監測,并利用一個模擬數字轉換器的周邊設備來測量電池的整體平面電壓,主微控制器確定,如果所有電池達到4V,主微控制器將把充電模式轉換為恒定電壓模式。這是通過將充電電流限制在0.5A.主控微控制器將繼續監測整體電池平面電壓水平,同時獲取數據,以檢查當所有電池是完全充電。如圖2所示。

轉換電源轉換器的電荷/放電狀態

很好地理解在電源中斷時BBU是如何從備用狀態轉換為電池模式的,這一點至關重要。為了防止任何意外的電力損失和數據損失,模塊的主微控制器密切監控背板電壓水平。的默認收費模式?LT8228設置在約49V至53V,但如果微控制器檢測到背板電壓在2毫秒內降至48.5V以下,它將立即將LT8228方向銷從充電模式切換到放電模式4分鐘,以處理停電。該模塊將繼續放電,直到四分鐘,以確保不間斷電源.如果電池允許,而且背板電壓仍然沒有返回,模塊將等待一分鐘,讓電池冷卻,然后進入放電模式。一旦恢復電源,該裝置將開關回到主電源并開始充電電池。關于如何操作和維護BBU的具體說明,請參閱圖3了解這個過程。

故障處理和反應

必須有一個明確的處理錯誤的計劃。為了避免壓力和挫折,必須事先確定潛在的問題,并制定解決這些問題的議定書。與所涉系統集成的設備進行清晰的通信也是確保系統運行順利和了解預期情況的必要條件。請記住,錯誤和錯誤可能會發生,但如何處理它們會對結果產生重大影響。因此,主要的微控制器是專門設計的,以減少錯誤警報的發生,對八指定的故障。單片機中的固件程序執行算法檢查,以檢測觸發故障的故障。在檢測出故障后,它將執行一個驗證檢查,并且只會在問題連續發生或在設定的幾個周期內確認故障。這保證了只有真正的錯誤被識別和解決,這是一個聰明的方法。

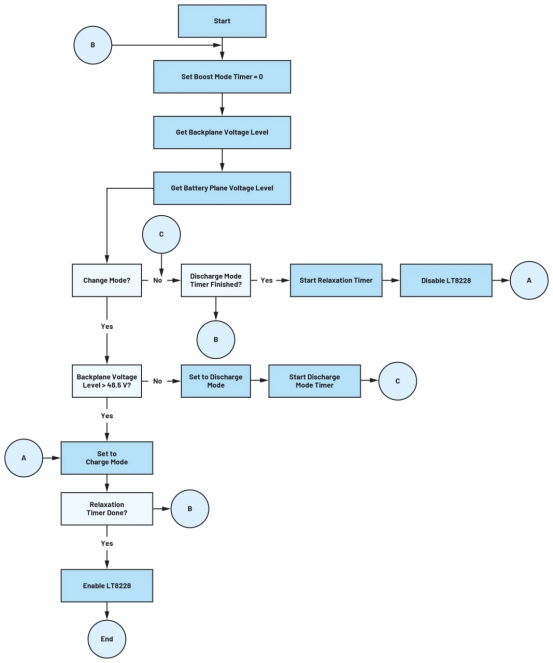

圖3充電/輸出模塊過渡處理操作。

作為MODBUS的從機回應MODBUS命令

在MODBUS網絡中,模塊總線函數碼對建立設備之間的通信至關重要。它們決定設備之間發送的請求或響應的類型,例如讀取或?qū)懭霐?shù)據。最常見的MODBUS函數代碼包括模塊度量、模塊運行狀態、模塊寄存器地址和故障狀態。

MODBUS命令的處理完全由主單片機控制。主微控制器支持OCP規范認為必要的所有必需MODBUS命令。這些命令具有改變模塊設置的能力,或提供有關電池的開關、健康、電池電壓水平、充電和放電電流等重要信息。一旦主微控制器驗證消息,它就會按照收到的命令進行響應。

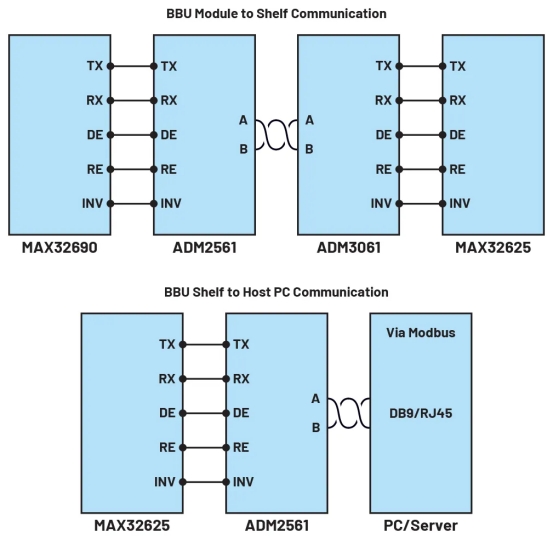

圖4一個模式

主要的微控制器通過UART協議處理和傳送來自各種外圍設備的數據到大陸架微控制器。?ADM2561 和?ADM3061 轉發器設備,如圖4所示。采用孤立收發機的優點是它對系統級電磁干擾具有免疫力,并堅持采用OP-確定的電磁兼容性(EMC)標準。此外,通過DAS2561實現了從外殼到PC的通信,該通信通過DB9(D-超小型)連接器和RJ45互聯網端口與主機PC連接。

總結

一個不可或缺的要求是一個堅定的、有效率的、適應性很強的控制器架構。它應該有明確的輸入和輸出,以及處理復雜的算法例程的能力。該體系結構應該是模塊化的,以允許無縫的算法更改和更新。此外,它應包括內置的安全機制,以防止系統故障或事故,并易于處理意外事件。總體而言,高質量的控制器體系結構應提供可靠和有效的系統控制,同時限制出錯或故障的可能性。

本系列的第3部分將解釋BBBBM及其相關的微控制器。本文將討論如何處理可讀數據并用于維護電池組電池對電池組電壓和電池組溫度。除了電池平衡之外,我們還將討論如何實現SOH算法和SOH算法,以及如何利用這些信息來延長電池組的壽命周期。
