電壓鉗位元件對于固態斷路器 (SSCB) 和混合斷路器 (HCB) 來說都是必不可少的，以保護固態開關免受過電壓損壞并吸收系統環路電感中的剩余能量。

本文從工作電壓范圍、浪涌電流能力、能量吸收能力、成本等方面比較了各種電壓鉗位元件(例如金屬氧化物壓敏電阻 [MOV]、瞬態電壓抑制 [TVS] 二極管、基于電容器的緩沖電路等)。

SSCB 和 HCB

SSCB 具有極快的故障隔離和斷流而不產生電弧的優點。由于功率半導體器件(如碳化硅 (SiC) MOSFET)的進步，SSCB 越來越受歡迎，這些器件可大大降低傳導損耗。HCB 通過將機械開關和固態開關集成在一起，具有傳導損耗最小和斷流速度相對較快的優點。

電壓鉗位元件(圖 1)對于 SSCB 和 HCB 都至關重要。它有兩個用途：

· 限制功率半導體器件兩端的峰值電壓，防止過壓損壞

· 固態開關關閉后，耗散系統寄生電感中的剩余能量

利用V pk /V op比率來比較各種電壓鉗位元件并評估其性能。

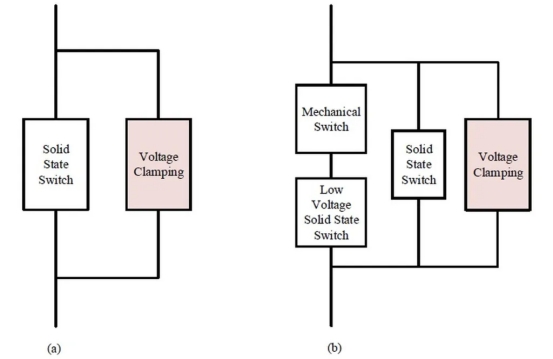

圖 1：SSCB 和 HCB 都需要加入電壓鉗位元件，這是其基本結構所必需的。左側顯示了 SSCB 的基本結構;右側顯示了 HCB 的基本結構。(來源：IEEE)

金屬氧化物變阻器

MOV 是 SSCB 和 HCB 中采用的主要電壓鉗位元件。這些元件采用各種材料制成，例如氧化鋅和氧化硅。在低施加電壓水平(低于鉗位電壓)下，MOV 表現出高阻抗特性。隨著電壓增加到鉗位電壓，MOV 的阻抗迅速下降，從而使電流流動。

市場上的 MOV 具有多種封裝配置，從小型表面貼裝到大型螺絲安裝。這些 MOV 還提供廣泛的電壓范圍，一些設備能夠在高達 3.5 kVDC 的電壓下工作。此外，它們還具有顯著的浪涌電流和能量吸收能力。MOV 還可以雙向傳導電流和電壓，與 TVS 二極管等替代電壓鉗位設備相比，它們非常便宜。

TVS 二極管

瞬態電壓抑制 (TVS) 二極管經常用作 SSCB 或 HCB 中的電壓鉗位元件。這些二極管的功能類似于雪崩二極管，但可以承受高峰值電流和能量。

TVS 二極管可以表現出單向或雙向行為，并且具有與 MOV 類似的快速響應時間。與 MOV 相比，TVS 二極管的電壓范圍有限(單個器件小于 530 V)，并且處理高峰值電流的能力有限，因為它們只能在小型表面貼裝和通孔封裝器件中使用。為了獲得更高的額定電壓或吸收更多的能量，必須將 TVS 二極管串聯或并聯。

TVS 二極管的另一個缺點是與 MOV 相比成本相對較高。即使能量吸收和電壓需求相同，TVS 二極管的價格也可能比 MOV 高出幾倍。

基于電容器的電壓鉗位電路

電容器是電力電子中常用的儲能元件。它還可以用于電壓鉗位電路，以吸收存儲在系統寄生電感中的任何剩余能量?；陔娙萜鞯木彌_電路通常用于電力電子轉換器，以限制固態器件關閉期間電壓的變化率并減輕電壓尖峰。

對于 SSCB，依靠電容器的緩沖電路可以有效限制半導體開關關斷過程中電壓的變化率 (dV/dt)。此功能對于使用晶閘管的 SSCB 尤為重要。緩沖電路有多種類型，包括僅由電容器組成的電路、RC 緩沖電路和 RCD 緩沖電路(包含電阻器、二極管和電容器)。

實驗結果

MOV 器件具有多種優點，包括工作電壓范圍廣(每個器件高達 3.5 kVDC)、高浪涌電流和能量吸收能力，并且與其他電壓鉗位元件相比成本適中。

然而，與 TVS 二極管 (>1.59) 相比，該元件的峰值鉗位電壓與最大工作電壓之比 (V pk /V op ) 大幅升高 (>1.63)。建議采用多種技術來降低 MOV 的峰值電壓與輸出電壓之比 (V pk /V op )。這些技術包括與 MOV 串聯使用有源可調開關，或?qū)?MOV 與固態器件以續流配置連接起來。

與 MOV 相比，TVS 二極管的峰值鉗位電壓較低。但是，它們的電壓范圍有限(單個器件小于 530 V)，處理峰值電流的能力也有限(只有小型表面貼裝和通孔封裝器件可用)。為了獲得更高的額定電壓或吸收更多的能量，需要以串聯或并聯配置連接更多的 TVS 二極管。

TVS 二極管的另一個缺點是其成本比 MOV 高得多。即使它們具有相同的能量吸收和電壓需求，TVS 二極管的成本也可能比 MOV 高出幾倍?；陔娙萜鞯木彌_電路可以用作 SSCB 的電壓鉗位組件。這些電路的一個優點是它們能夠控制關斷 dV/dt，從而減少故障電流中斷期間固態開關上的能量應力。

存在各種類型的基于電容器的緩沖電路，例如 RC 緩沖電路和 RCD 緩沖電路。基于電容器的緩沖電路的一個固有問題是固態器件關閉后會出現電流振蕩。為了解決這個問題，文獻建議使用由 MOV 和電容器串聯組成的緩沖電路。通過仔細選擇具有適當電壓水平的 MOV，該電路可以有效抑制振蕩。
