在本系列的第一部分中，我們回顧了 3 軸高精度 MEMS 加速度計的內部結構。在第二篇文章中，我們將回顧如何獲取良好的起始數據集以建立基準性能，并驗證后續數據分析中預期的噪聲水平。

雖然加速度計的模擬輸出可以連接到任何模擬數據采集系統進行數據分析，但制造商通常會提供經過優化的評估板，可直接放入客戶系統中，以便于使用現有嵌入式系統進行原型設計。為了便于本文說明，我們使用了小型評估板 EVAL-ADXL35x。為了進行數據記錄和分析，將 EVAL-ADXL35x 連接到 SDP-K1 微控制器板并使用 Mbed 環境進行編程。Mbed 是一個開源且免費的 ARM 微控制器板開發環境。它有一個在線編譯器，可讓開發人員快速上手。SDP-K1 板連接到 PC 時，會顯示為外部驅動器。要對板進行編程，只需將編譯器生成的二進制文件拖放到 SDP-K1 驅動器中即可。3、4

一旦 Mbed 系統通過 UART 記錄數據，我們現在就有了一個基本的測試環境，可以嘗試加速度計實驗并將輸出流式傳輸?shù)胶?jiǎn)單的終端進行數據記錄和進一步分析。重要的是要注意，無論加速度計的輸出數據速率如何，Mbed 代碼都只能以 2 Hz 的頻率記錄寄存器。在 Mbed 中可以實現更快的記錄速度，但這超出了本文的討論范圍。

良好的起始數據集有助于確定基準性能，并驗證在我們大多數后續數據分析中預期的噪聲水平。使用帶有吸盤支架的 PanaVise 鉸接式虎鉗臂5可以在工作臺設置中實現相當穩定的工作表面，因?yàn)樗梢晕皆诓ＡЧぷ鞅砻嫔?。在這種配置下，ADXL355 板(從側面握住)與實驗室臺面一樣穩定。更高級的高級用戶可能會注意到，這種虎鉗支架存在一些傾倒運動的風險，但這是一種簡單且經濟高效的方法，允許根據重力改變方向。將 ADXL355 板放置在支架上(如圖 1 所示)，可以捕獲一組 60 秒的數據進行首次分析。

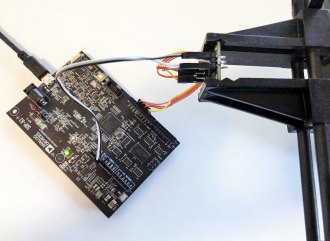

圖 2. 使用 EVAL-ADXL35x、SDP-K1 和 PanaVise 支架的測試設置。

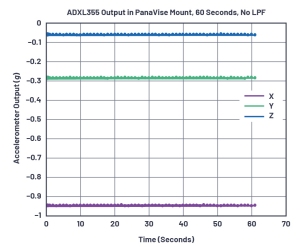

圖 2. 沒有低通濾波器的 ADXL355 數據(寄存器 0x28=0x00)，拍攝時間超過 1 分鐘。(來源：Analog Devices)

取 120 個數據點并測量標準偏差，結果顯示噪聲范圍為 800 μ g至 1.1 m g。從數據手冊中 ADXL355 的典型性能規格來看，噪聲密度為 25 μ g /√Hz。使用默認低通濾波器 (LPF) 設置時，加速度計的帶寬約為 1000 Hz。因此，噪聲預計為 25 μ g /√Hz × √1000 Hz = 791 μ g均方根，假設是磚墻式濾波器。第一個數據集通過了第一次嗅探測試。準確地說，從噪聲頻譜密度到均方根噪聲的轉換應該有一個因子來表示數字 LPF 沒有無限滾降(即磚墻式濾波器)。有些人對簡單的 RC 單極 20 dB/十倍滾降使用 1.6× 系數，但 ADXL355 數字低通濾波器不是單極 RC 濾波器。無論如何，假設系數在 1 到 1.6 之間至少可以讓我們得到噪聲預期的正確近似值。

對于許多精密傳感應用，1000 Hz 的帶寬對于被測信號來說太寬了。為了幫助優化帶寬和噪聲之間的權衡空間，ADXL355 有一個板載數字低通濾波器。對于下一個測試，我們將 LPF 設置為 4 Hz，這應該會使噪聲凈減少 √1000/√4 ≈ 16 倍。這在 Mbed 環境中使用圖 3 所示的簡單結構即可輕松完成，而數據如圖 4 所示。6濾波后，噪聲明顯下降，正如預期的那樣。如下表 1 所示。

圖 3. 用于配置寄存器的 Mbed 代碼。

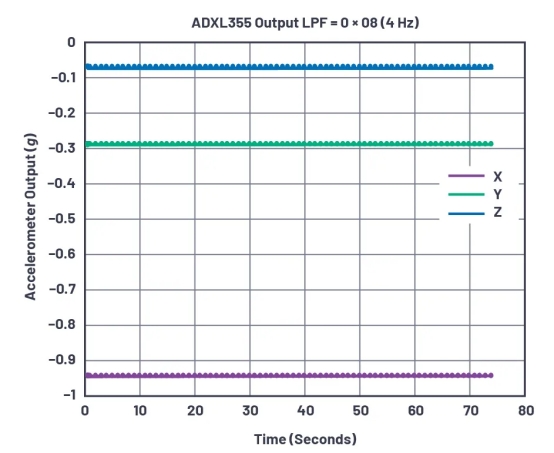

圖 4. LPF 設置為 4 Hz(寄存器 0x28=0x08)的 ADXL355 數據，采集時間超過 1 分鐘。(來源：Analog Devices)

表 1. ADXL355 的預期噪聲和測量噪聲(來源：Analog Devices)

噪音X是是

理論值

(μg)測量值

(μg)理論值

(μg)測量值

(μg)理論值

(μg)測量值

(μg)

沒有過濾器7919237911139791805

4 Hz 濾波器5058501855063

表 1 顯示，當前設置下 y 軸的噪聲高于理論預期。在調查了可能的原因后，我們注意到額外的筆記本電腦和其他實驗室設備風扇振動可能在 y 軸上表現為噪聲。為了測試這一點，旋轉虎鉗以將 x 軸置于 y 軸進行此測試的位置，并且噪聲較高的軸確實移動到了 x 軸。軸之間的噪聲差異似乎是儀器噪聲，而不是加速度計軸間噪聲水平的內在差異。這種類型的測試實際上是低噪聲加速度計的“Hello World”測試，因此它為進一步的測試提供了信心。

為了了解熱沖擊對 ADXL355 的影響有多大，我們用熱風槍7并將其置于較冷空氣模式(實際上比室溫高幾度)，以便對加速度計施加熱應力。還使用 ADXL355 的板載溫度傳感器記錄溫度。實驗使用虎鉗將 ADXL355 垂直放置，以便氣槍可以在封裝頂部吹氣。該實驗的預期結果是，偏移的溫度系數將在芯片升溫時顯示出來，但任何差異熱應力幾乎都會立即出現。換句話說，如果單個傳感軸對差異熱應力敏感，則預計加速度計輸出會出現波動。在安靜時從數據中刪除平均值，可以輕松同時比較所有三個軸。結果如圖 5 所示。

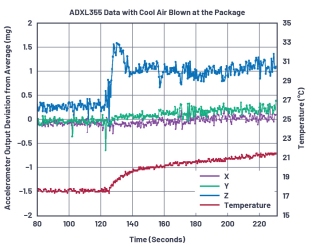

圖 5. 使用熱風槍在低溫環境下測量 ADXL355 熱沖擊數據。

如圖 5 所示，氣槍將略微溫暖的空氣吹向與環境密封的陶瓷封裝。這導致 z 軸偏移約 1500 μ g，y 軸偏移量小得多(可能約為 100 μ g)，x 軸幾乎沒有偏移。雖然許多最終客戶產品的 PCB 頂部都有一些外殼來分散差異熱應力，但重要的是要考慮這些類型的快速瞬態應力，它們可能表現為偏移誤差，如這個簡單測試所示。

圖6顯示了熱風槍關閉時的反極性效果。

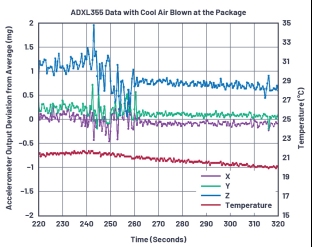

圖 6. ADXL355 熱沖擊，氣槍在 t = 240 秒時關閉。

當氣槍在加熱環境下使用時，即溫度沖擊幅度較大時，這種影響更加明顯。Weller 氣槍的輸出溫度約為 ~400°C，因此，重要的是要保持一定距離，以防止過熱或熱沖擊造成損壞。在本次測試中，熱風吹在距離 ADXL355 約 15 厘米處，導致幾乎瞬間的溫度沖擊約為 40°C，如圖 7 所示。

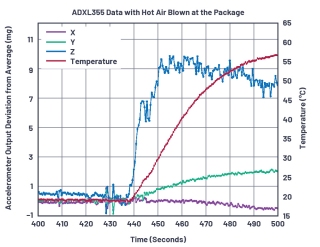

圖 7. 使用熱風槍對 ADXL355 進行熱沖擊。

盡管熱沖擊的程度相當強烈，但在本實驗中，z 軸的響應速度比 x 軸和 y 軸快得多，這仍然令人震驚。使用數據表中的偏移溫度系數，溫度變化 40°C，預計會觀察到約 100 μ g /°C × 40 °C = 4 m g的偏移，x 軸和 y 軸最終會開始顯示這一偏移。然而，注意到幾乎瞬間的 10 m gz 軸的偏移表明這是正在處理的不同影響，而不是由于溫度引起的偏移。這是傳感器上的差異熱應力/應變的結果，最明顯地出現在 z 軸上，因?yàn)樵搨鞲衅鲗?duì)差異應力比 x 和 y 更敏感，如本文前面所述。

ADXL355 失調的典型溫度系數(失調溫度系數)在數據手冊中規定為 ±100 μ g /°C。了解此處使用的測試方法非常重要，因?yàn)槭д{(diào)溫度系數是使用烤箱中的加速度計測量的?？鞠渚徛卦趥鞲衅鞯臏囟确秶鷥?nèi)升溫，并測量失調的斜率。圖 8 顯示了典型示例。

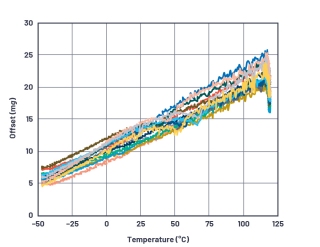

圖 8. 基于烤箱的 ADXL355 溫度特性。

此圖中有兩個影響因素。一個是數據手冊中描述和記錄的失調溫度系數。這可以解釋為許多部件在 –45°C 至 +120°C 范圍內的平均值，因?yàn)闋t溫以 5°C/分鐘的速度升溫，但沒有任何浸泡時間。這將從類似于圖 9 的圖中得出，并將在165°C 時顯示約 18 m g ，或約 109 μ g /°C，略微超出 100 μ g /°C的典型值，但在數據手冊中指定的最小和最大范圍內。但是，請考慮圖 9 右側，因?yàn)槠骷^續在 120°C 下浸泡約 15 分鐘。當器件處于高溫下時，實際的失調偏移量會下降并改善。在這種情況下，平均值接近 10 mg超過 165°C 或約 60 μ g /°C 偏移溫度系數。第二個影響是當傳感器檢測質量在整個硅器件上的溫度穩定下來時產生的差異熱應力，然后應力就會減小。這是圖 6 至圖 8 中所示的氣槍測試中看到的效果，重要的是要了解這種影響比數據表中列出的長期偏移溫度系數在更快的時間尺度上起作用。這對于許多系統來說可能是有價值的，由于它們的整體熱動力學，它們的升溫速度可能比 5°C/min 慢得多。
