對于這種雙重轉換方案，將光轉換為電，然后再轉換為光，以使用合理尺寸(和成本!)的太陽能電池板，同時仍保持足夠亮以供使用，這要求在兩個轉換步驟中都實現高效率。此設計理念(見圖)介紹了一些實現這些設計要求的方法。

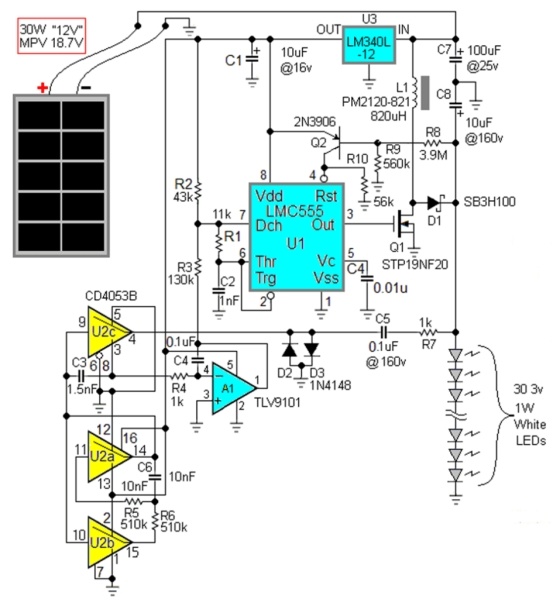

具有最大功率點跟蹤和高壓恒流 LED 驅動的太陽能日光燈。

根據定義，光伏板的工作原理是將光轉換成電能。因此，一塊電池板能產生的電量取決于照射到其上的光量。當然!可能不太明顯的是，電池板的功率輸出還取決于其加載的電壓，并且最大轉換效率和功率輸出的電壓(最大功率點電壓 = MPPV)會隨著光量和(在較小程度上)溫度而顯著變化。

例如，圖示面板的規格表將其額定為“30 瓦”和“12 伏”。但這絕不應被理解為它可以將 30 W 輸出到 12 V 負載，因為它不會這樣做——即使在陽光直射下也不會。事實上，它最多只能輸出 20 W 到 12 V。為了希望獲得額定的 30 W，必須允許負載電壓升至標稱 12 V 額定值的 156%——即 18.7 V(所謂的最大功率電壓 = MPV)。這是怎么回事?

這種情況其實是太陽能電池板規格的典型特征。額定輸出電壓通常被故意低估。這考慮到了這樣一個事實：太陽能電池板很少能完全垂直地沐浴在陽光下，而且在條件不理想的情況下，用戶寧愿得到一些可用輸出(例如，足以給 12 V 電池充電)， 也不愿一無所獲。

事實上，如果照射在面板上的陽光不足 20%，那么這塊面板實際上會輸出 18.7 V的負載。

為了從太陽能電池板提取最大功率，最佳負載必須隨入射照明和溫度而變化。這種策略通常稱為最大功率點跟蹤 (MPPT)，也是 U2、A1 和周圍組件的目的。

U2a 和 U2b 振蕩以產生 ~100 Hz “擾動”方波，該方波與施加到 U1 的占空比控制信號相加。這會導致太陽能電池板負載電壓的周期性變化。因此，電池板功率效率也會發生變化，在同步整流器 U2c 引腳 4 處產生信號，該信號在該引腳被采樣并施加到反饋積分器 A1。產生的 MPPT 信號被累積，成為 25 kHz 電壓倍增器振蕩器 U1 的反饋，該振蕩器以正確的方向增加或減少 U1 的占空比，以最大化從太陽能電池板接收的功率。

當然，從面板提取的功率必須輸入到 LED 陣列并用于產生有用的光。通常的做法是將 LED 連接到低壓串聯/并聯矩陣中。不幸的是，這種拓撲結構會導致固有的低效率，因為需要電流平衡鎮流電阻來補償 LED 正向電壓之間不可避免的不匹配。通常以這種方式會損失大約 10% 或更多的總可用功率。

所示電路通過將面板電壓提升到足夠高的值(~90 V)來容納 30 個 1-W LED 的純串聯，從而避免了這種低效率。因此，鎮流電阻器的需求及其不良功率損耗被消除，從而顯著進一步提高燈效率。

然而，問題出現了。如果 LED 串聯燈串的連續性丟失，D1 提供的電流無處可去，該怎么辦?

如果發生這種情況，并且沒有提供任何安全措施來控制 C8 上電荷的積累，則那里的電壓將危險地上升(理論上沒有限制)，直到許多組件(包括 Q1、D1 和 C8)不可避免地遭到破壞(也許是劇烈的破壞)。電壓比較器晶體管 Q2 的配置可防止這種災難，當危險的過壓情況即將發生時，它將 U1 的 RESET 輸入設置為低電平并關閉 Q1 驅動器。
