LCD液晶屏的接口類型非常豐富，最常用的接口主要有RGB、MCU、LVDS、MIPI接口。本文我們就簡單的介紹這些LCD液晶屏接口的結構原理。

一、RGB接口

LCD液晶屏的RGB接口通過對紅(R)、綠(G)、藍(B)三個顏色通道的變化以及三者組合來得到豐富多彩的顏色，RGB分別代表紅、綠、藍三個通道的顏色，它們?nèi)咧g的組合幾乎包括了人類視覺感知的所有顏色，是最常用的顏色體系之一。所以LCD液晶屏的RGB接口就是分三原色輸入的視頻接口 。通常一個顏色通道由8bit表示， 即每個顏色通道值的范圍是0~255, 通常稱RGB888/RGB24。三個顏色通道總共能組合出約。在實際的使用中, 除了RGB888/RGB24, 還有RGB555,、RGB565、RGB32、RGB666等等。

二、MCU接口

LCD液晶屏的MCU接口主要針對單片機的領域。在尺寸較小的手機上大量使用，主要優勢是價格便宜。MCU接口的標準是因特爾提出的8080總線標準，因此在很多文檔中用I80 來指MCU接口屏。MCU接口模式分為8080模式和6800模式，主要是時序的區別。數據位傳輸有8位，16位，18位，24位。連線分為：CS/RS/RD/WR/。優點是控制簡單方便，無需時鐘和同步信號。缺點是要耗費GRAM，所以難以做到大屏，一般都用在4寸以下。對于MCU接口的LCM，其內部的芯片就叫LCD驅動器。主要功能是對主機發過的數據/命令，進行變換，變成每個像素的RGB數據，使之在屏上顯示出來。這個過程不需要點、行、幀時鐘。

三、LVDS接口

LCD液晶屏的LVDS接口即Low Voltage Differential Signaling，是一種低壓差分信號技術接口?？朔訲TL電平方式傳輸寬帶高碼率數據時功耗大、EMI電磁干擾大等缺點而研制的一種數字視頻信號傳輸方式。LVDS輸出接口利用非常低的電壓擺幅(約350mV)在兩條PCB走線或一對平衡電纜上通過差分進行數據的傳輸，即低壓差分信號傳輸。采用LVDS輸出接口，可以使得信號在差分PCB線或平衡電纜上以幾百Mbit/s的速率傳輸，由于采用低壓和低電流驅動方式，因此，實現了低噪聲和低功耗。

四、MIPI接口

LCD液晶屏的MIPI接口是Mobile Industry Processor Interface的縮寫。MIPI(移動行業處理器接口)是MIPI聯盟發起的為移動應用處理器制定的開放標準。MIPI是一個比較新的標準，其規范也在不斷修改和改進，目前比較成熟的接口應用有DSI(顯示接口)和CSI(攝像頭接口)。CSI/DSI分別是指其承載的是針對Camera或Display應用，都有復雜的協議結構。

在LCD液晶屏選擇與定制的過程中，使用何種LCD接口類型，主要是根據主板的接口而定，通過軟件驅動的匹配，來點亮屏幕，從而實現產品的顯示方案。

LCD液晶屏接口類型

TFT-lCD常用的接口，TTL(RGB)、LVDS、EDP、MIPI,這篇我們大致說一下這些接口的信號組成已經基本原理。

一、TTL

1、TTL接口概述

TTL(Transistor Transistor Logic)即晶體管-晶體管邏輯，TTL電平信號由TTL器件產生。TTL器件是數字集成電路的一大門類，它采用雙極型工藝制造，具有高速度、低功耗和品種多等特點。

TTL接口屬于并行方式傳輸數據的接口，采用這種接口時，不必在液晶顯示器的驅動板端和液晶面板端使用專用的接口電路，而是由驅動板主控芯片輸出的TTL數據信號經電纜線直接傳送到液晶面板的輸人接口。由于TTL接口信號電壓高、連線多、傳輸電纜長，因此，電路的抗干擾能力比較差，而且容易產生電磁干擾(EMI)。在實際應用中，TTL接口電路多用來驅動小尺寸(15in以下)或低分辨率的液晶面板。TTL最高像素時鐘只有28MHz。

TTL是信號時TFT-LCD唯一能識別的信號，早期的數字處理芯片都是TTL的，也就是RGB直接輸出到TFT-LCD。

2、TTL接口的信號類型

驅動板TTL輸出接口中一般包含RGB數據信號、時鐘信號和控制信號這三大類信號。如下圖所示：

(1)RGB數據信號

a、單通道TTL

單通道6bit TTL輸出接口

對于6bit單路TTL輸出接口，共有18條RGB數據線，分別是R0～R5紅基色數據6條，G0～G5綠基色數據6條，B0～B5藍基色數據6條，共3*6=18條。由于基色RGB數據為18bit，因此，也稱18位或18bitTTL接口。

單通道8bit TTL輸出接口

對于8bit單路TTI，輸出接口，共有24條RGB數據線，分別是R0～R7紅基色數據8條，B0～B7綠基色數據8條，BO～B7藍基色數據8條，共3*8=24條。由于基色RGB數據為24bit，因此，也稱24位或24bitTTL接口。

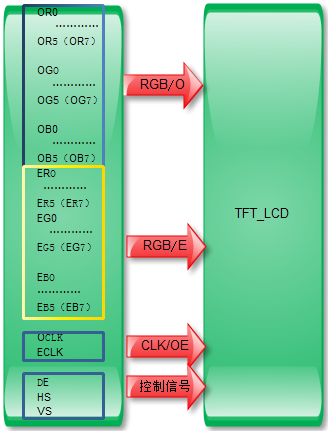

b、雙通道TTL

雙通道，也就是兩組RGB數據，分為奇通道、偶通道，時鐘有的也分為OCLK/ECLK,有的公用一個，我們示意圖上畫了兩個，如下所示：

雙通道6bit TTL輸出接口

對于6bit雙路TTL，輸出接口，共有36條RGB數據線，分別是奇路RGB數據線18條，偶路RGB數據線18條，3*6*3=36條。由于基色ROB數據為36bit，因此，也稱36位或36bitTTL接口。

雙通道8bit TTL輸出接口

對于8bit雙路TTL輸出接口，共有48條RGB數據線，分別是奇路RGB數據線24條，偶路RGB數據線24條，3*8*2=48條。由于基色RGB數據為48bit，因此，也稱48位或48bitTTL接口。

(2)時鐘信號

是指像素時鐘信號，是傳輸數據和對數據信號進行讀取的基準。在使用奇/偶像素雙路方式傳輸RGB數據時，不同的輸出接口使用像素時鐘的方法有所不同。有的輸出接口奇/偶像素雙路數據共用一個像素時鐘信號，有的輸出接口奇/偶兩路分別設置奇數像素數據時鐘和偶數像素兩個時鐘信號，以適應不同液晶面板的需要。

(3)控制信號

控制信號包括數據使能信號(或有效顯示數據選通信號)DE、行同步信號HS、場同步信號VS。

二、LVDS

1、LVDS接口概述

LVDS，即Low Voltage Differential Signaling，是一種低壓差分信號技術接口?？朔訲TL電平方式傳輸寬帶高碼率數據時功耗大、EMI電磁干擾大等缺點而研制的一種數字視頻信號傳輸方式。LVDS輸出接口利用非常低的電壓擺幅(約350mV)在兩條PCB走線或一對平衡電纜上通過差分進行數據的傳輸，即低壓差分信號傳輸。采用LVDS輸出接口，可以使得信號在差分PCB線或平衡電纜上以幾百Mbit/s的速率傳輸，由于采用低壓和低電流驅動方式，因此，實現了低噪聲和低功耗。

2、LVDS接口電路的組成

在液晶顯示器中，LVDS接口電路包括兩部分，即主板側的LVDS輸出接口電路(LVDS發送端)和液晶面板側的LVDS輸入接口電路(LVDS接收器)。LVDS發送端將TTL信號轉換成LVDS信號，然后通過驅動板與液晶面板之間的柔性電纜(排線)將信號傳送到液晶面板側的LVDS接收端的LVDS解碼IC中，LVDS接收器再將串行信號轉換為TTL電平的并行信號，送往液晶屏?xí)r序控制與行列驅動電路。也就是其實TFT只識別TTL(RGB)信號。這部分我們做samsung的方案中用的比較多，因為samsung芯片沒有LVDS輸出，所以我們用LVDS接口的TFT-LCD的時候就要加一個(RGB-LVDS)轉換芯片，這個后面我們重點說。

3、LVDS接口的信號類型

LVDS信號有數據差分和時鐘差分信號組成。如下圖所示：

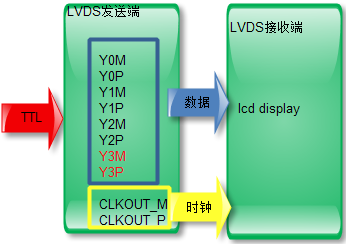

(1)、單通道LVDS

單通道6位數據(如果是6位的Y3M/P這組紅色的線沒有)

有4組差分線，3組信號線，一組時鐘線。Y0M、Y0P、Y1M、Y1P、Y2M、Y2P、CLKOUT_M、CLKOUT_P。

單通道8位數據

有5組差分線，4組信號線，一組時鐘線。分別是Y0M、Y0P、Y1M、Y1P、Y2M、Y2P、CLKOUT_M、CLKOUT_P。

(2)、雙通道

LVDS在傳輸分辨率較高的數據時，抗干擾能力比較強，可是1920X1080以上分辨率時，單路不堪重負，所以有雙路接口出現。目的很簡單，加快速度，增強抗干擾能力。

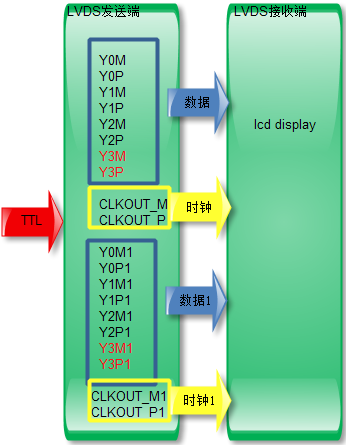

雙通道6位數據

剛好是單通道的兩倍，時鐘也是兩路，紅色部分：Y3M、Y3P、Y3M1、Y3M1這兩組信號不接。

雙通道8位數據

和前面的比較類似。

三、EDP

這個接口比較陌生，我接觸到一個屏IPAD3的，用于高清屏，比如2048*1536，goole n10的分辨率2536* 也是用這個接口。

(整理中…………)

四、MIPI接口

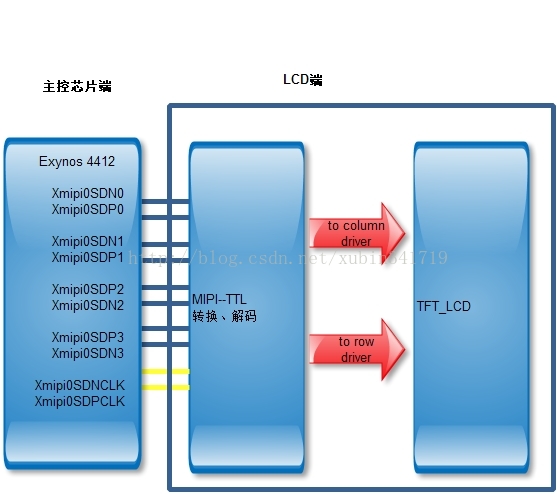

這個我們公司有產品用，不過是其他平臺的，不是我們調試 ，我也沒接觸過。只是過一下。感覺這類接口非常類似：比如LVDS、EDP、HDMI、MIPI，都是差分信息+差分時鐘。

LCD的接口有多種，分類很細。主要看LCD的驅動方式和控制方式，目前手機上的彩色LCD的連接方式一般有這么幾種：MCU模式，RGB模式，SPI模式，VSYNC模式，MDDI模式，DSI模式。MCU模式(也寫成MPU模式的)。只有TFT模塊才有RGB接口。

但應用比較多的就是MUC模式和RGB模式，區別有以下幾點：

1.MCU接口:會解碼命令，由timing generator產生時序信號，驅動COM和SEG驅器。

RGB接口:在寫LCD register setting時，和MCU接口沒有區別。區別只在于圖像的寫入方式。

2.用MCU模式時由于數據可以先存到IC內部GRAM后再往屏上寫，所以這種模式LCD可以直接接在MEMORY的總線上。

用RGB模式時就不同了，它沒有內部RAM，HSYNC，VSYNC，ENABLE，CS，RESET，RS可以直接接在MEMORY的GPIO口上，用GPIO口來模擬波形.

3.MPU接口方式：顯示數據寫入DDRAM，常用于靜止圖片顯示。

RGB接口方式：顯示數據不寫入DDRAM，直接寫屏，速度快，常用于顯示視頻或動畫用。

MCU接口和RGB接口主要的區別是：

MCU接口方式：顯示數據寫入DDRAM，常用于靜止圖片顯示。

RGB接口方式：顯示數據不寫入DDRAM，直接寫屏，速度快，常用于顯示視頻或動畫用。

MCU模式

因為主要針對單片機的領域在使用,因此得名.后在中低端手機大量使用,其主要特點是價格便宜的。MCU-LCD接口的標準術語是Intel提出的8080總線標準，因此在很多文檔中用I80 來指MCU-LCD屏。主要又可以分為8080模式和6800模式，這兩者之間主要是時序的區別。
