一、升壓轉換器應用

升壓轉換器在各個領域都有廣泛的應用，例如：

1. 電子設備：升壓轉換器被應用于手機、平板電腦、筆記本電腦等移動電子設備中，將電池電壓提升以滿足各個部件的供電需求。

2. 汽車電子：升壓轉換器被用于汽車電子系統中，將汽車電池的低電壓（通常是12V）提升到適合于發動機管理系統、音視頻娛樂系統、導航系統等設備的電壓。

3. 可再生能源：升壓轉換器在太陽能、風能等可再生能源系統中也有廣泛應用，將低電壓的可再生能源轉換為適合并網或能源存儲系統的高電壓。

4. 無線通信：升壓轉換器被用于無線通信系統中，將電池供電的低電壓轉換為無線模塊需要的高電壓，用于信號放大、射頻發射等。

5. 工業控制：升壓轉換器在工業控制設備中也有廣泛應用，例如將低電壓的PLC系統提升為高壓以適合其他設備的控制輸電。

6. 醫療儀器：升壓轉換器也用于醫療儀器設備中，提供適當?shù)妮敵鲭妷河糜诨颊弑O(jiān)護、心電圖、血壓計等設備的供電。

二、升壓轉換器原理、計算公式詳解

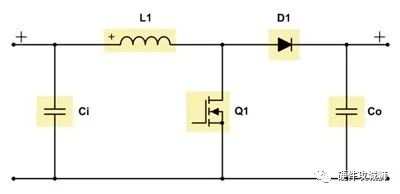

升壓轉換器將其輸入電壓升高為更大的輸出電壓。當開關Q1不導通時，能量轉移到輸出端。圖8是非同步升壓轉換器的原理圖。

圖8：非同步升壓轉換器原理圖

公式4計算占空比：

公式5計算最大MOSFET應力：

公式6給出了最大二極管應力：

其中Vin是輸入電壓，Vout是輸出電壓，Vf是二極管正向電壓。

使用升壓轉換器，可以看到脈沖輸出電流，因?yàn)長C濾波器位于輸入端。因此，輸入電流是連續的，輸出電壓紋波大于輸入電壓紋波。

在設計升壓轉換器時，重要的是要知道，即使轉換器不在進行切換，也會有從輸入到輸出的永久連接。必須采取預防措施，以防輸出端可能發生的短路事件。

對于大于4A的輸出電流，應使用同步整流器替換二極管。如果電源需要提供大于10A的輸出電流，強烈建議采用多相或交錯功率級方式。

當在CCM模式下工作時，升壓轉換器的動態特性由于其傳遞函數的右半平面零點（RHPZ）而受到限制。由于RHPZ無法補償，所以可實現的帶寬通常將小于RHPZ頻率的五分之一到十分之一。請參見公式7：

其中Vout是輸出電壓，D是占空比，Iout是輸出電流，L1是升壓轉換器的電感。

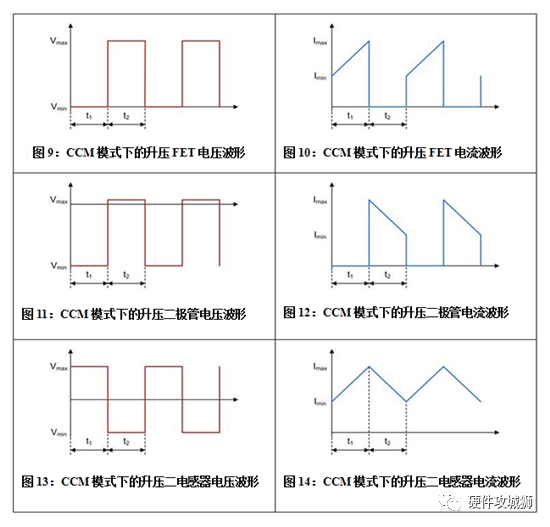

圖9至圖14顯示了非同步升壓轉換器中FET、二極管和電感器在CCM模式下的電壓和電流波形。
