芯力特深耕車規CAN/LIN通訊接口芯片，在大量的客戶項目應用中深入了解客戶需求后，推出了汽車級TVS防護器件，助力車規CAN/LIN通訊接口保護。該系列產品具備低鉗位電壓、高Ipp、低結電容等特性，能夠更好地保護CAN/LIN通訊接口。

車輛電氣系統中可能出現瞬態過電壓問題，這些過電壓可能由多種原因引起，比如靜電放電、引擎啟動、電磁干擾、車輛內部電子設備的開關操作，甚至雷擊等。總線如果沒有適當?shù)谋Ｗo措施，可能會導致ECU（電子控制單元）等關鍵組件失效，從而引發系統故障或安全問題。

TVS的作用是在瞬態過電壓發生時，它們能迅速將電流分流到地線，限制電壓峰值，防止ECU關鍵組件失效。這是一種低成本且有效的保護手段，通常被集成在汽車電源、CAN總線（Controller Area Network）、LIN總線（Local Interconnect Network）或其他數據通信線路中。因此，它們是現代汽車電子系統設計中的標準組成部分。

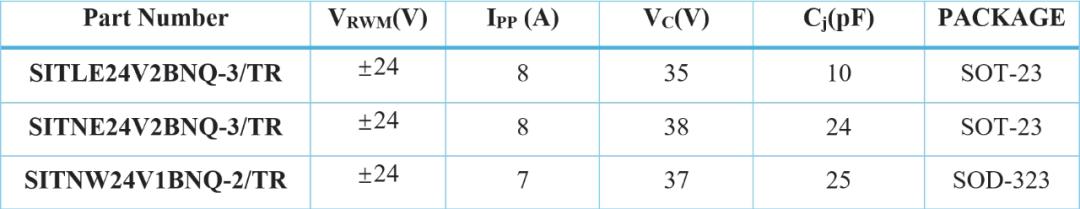

01TVS型號和典型參數

02TVS產品介紹

? SITLE24V2BNQ

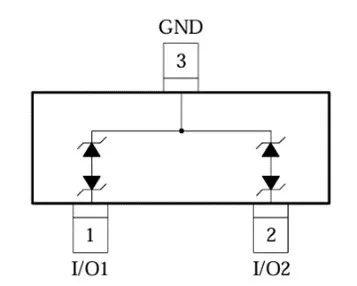

產品特性：截止電壓VRWM：±24V漏電流IR：50nA鉗位電壓Vc: 35V峰值電流Ipp：8A結電容Cj：10pF封裝類型：SOT-23應用場合：CAN/CAN FD總線保護防護等級：IEC61000-4-2(ESD): ±30kV(contact discharge)；±30kV(air discharge)ISO10605(ESD): ±30kV(contact discharge)電路框圖：

? SITNE24V2BNQ

產品特性：截止電壓VRWM：±24V漏電流IR：50nA鉗位電壓Vc: 38V峰值電流Ipp：8A結電容Cj：24pF封裝類型：SOT-23應用場合：CAN總線保護防護等級：IEC61000-4-2(ESD): ±30kV(contact discharge)；±30kV(air discharge)ISO 10605(ESD): ±30kV(contact discharge)電路框圖：

? SITNW24V1BNQ

產品特性：

截止電壓VRWM：±24V

漏電流IR：50nA

鉗位電壓Vc: 37V

峰值電流Ipp：7A

結電容Cj : 25pF

封裝類型：SOD-323

應用場合：

LIN總線保護

防護等級：

IEC61000-4-2(ESD): ±30kV(contact discharge)；±30kV(air discharge)

ISO10605(ESD): ±30kV(contact discharge)

電路框圖：

03防護性能一覽表

04 應用示意圖

CAN FD總線接口ESD保護方案

CAN總線接口ESD保護方案

LIN總線接口ESD保護方案
