在現代電子技術中，溫度傳感器是不可或缺的一部分，它們被廣泛應用于各種工業、家居和科研環境中。DS18B20作為一種高精度、數字式溫度傳感器，以其獨特的單線接口、較小的體積以及寬溫度測量范圍，受到了工程師們的青睞。本文將深入探討如何基于FPGA（現場可編程門陣列）設計DS18B20溫度傳感器的驅動。

一、DS18B20傳感器簡介

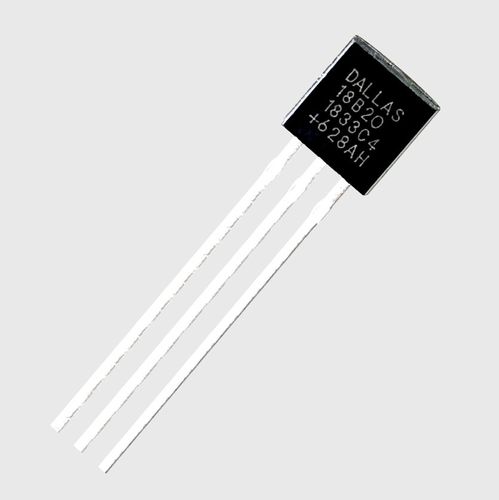

DS18B20是美國DALLAS公司推出的一種單總線數字溫度傳感器。它的測溫范圍為-55℃至+125℃，在-10℃至+85℃范圍內精度可達±0.5℃。這款傳感器最大的特點是僅通過一根數據線就可實現與微控制器的雙向通信，簡化了電路設計，節省了I/O資源。

二、FPGA的優勢

FPGA作為一種可編程邏輯器件，具有高度的靈活性和并行處理能力。通過編程，F(xiàn)PGA可以實現復雜的邏輯功能，且其并行處理架構使得數據處理速度大大加快。在DS18B20驅動設計中，F(xiàn)PGA能夠提供精確的時序控制，確保與傳感器的穩定通信。

三、驅動設計思路

設計DS18B20的FPGA驅動，首先需要理解DS18B20的通信協議。DS18B20采用單總線協議，即所有的數據傳輸都通過一根數據線完成。這要求我們在FPGA上實現精確的時序控制，以確保數據的正確讀寫。

初始化：在通信開始之前，需要對DS18B20進行初始化，包括發送復位脈沖并等待傳感器的響應。

ROM命令：初始化成功后，可以通過發送ROM命令來選擇具體的傳感器（如果有多個DS18B20連接在同一總線上）。

功能命令：選擇好傳感器后，發送功能命令來執行溫度轉換或讀取溫度值等操作。

數據讀?。涸诎l(fā)送讀取溫度命令后，F(xiàn)PGA需要按照DS18B20的時序要求，準確地讀取傳感器返回的溫度數據。

四、代碼實現

以下是一個簡化的FPGA驅動代碼示例，用于初始化DS18B20并讀取溫度值：

vhdl

library IEEE;

use IEEE.STD_LOGIC_1164.ALL;

use IEEE.NUMERIC_STD.ALL;

entity DS18B20_Driver is

   Port ( clk : in STD_LOGIC;

          reset : in STD_LOGIC;

          dq : inout STD_LOGIC; -- Data line to DS18B20

          temp : out STD_LOGIC_VECTOR (11 downto 0)); -- 12-bit temperature value

end DS18B20_Driver;

architecture Behavioral of DS18B20_Driver is

   -- State definitions, control signals, and other necessary declarations go here

begin

   -- State machine and logic to control DS18B20 communication

   process(clk, reset)

   begin

       if reset = '1' then

           -- Reset logic

       elsif rising_edge(clk) then

           case current_state is

               when IDLE =>

                   -- Send reset pulse

               when WAIT_FOR_PRESENCE =>

                   -- Wait for DS18B20 response

               when WRITE_COMMAND =>

                   -- Send ROM or function command

               when READ_TEMPERATURE =>

                   -- Read temperature value from DS18B20

                   -- Convert to 12-bit value and output on 'temp'

               when others =>

                   -- Default state or error handling

           end case;

       end if;

   end process;

   -- Additional logic for controlling dq line, timing, and data processing

end Behavioral;

請注意，上述代碼是一個高層次的結構示例，并非完整的、可直接運行的代碼。實際實現時，需要根據DS18B20的時序要求和FPGA的具體資源進行詳細設計。

五、總結

基于FPGA的DS18B20溫度傳感器驅動設計是一個涉及硬件接口、時序控制和數據處理多方面的復雜任務。通過深入理解DS18B20的工作原理和FPGA的編程技術，我們可以開發出高效、穩定的溫度傳感器驅動，為各種應用提供準確的溫度數據。隨著物聯網和智能設備的普及，這類驅動設計將在未來發揮更加重要的作用。
