選擇一個合適的比較器必須精通比較器的應用場合、原理及類型。這篇文章就講解了關于比較器的原理和應用。

什么是比較器?它和放大器有什么不同?

我們從工程學教程里了解到，運算放大器需要三個內部級才能發揮出最佳性能，比如實現高輸入阻抗、低輸出阻抗和高增益等。三個內部級分別是差分輸入級、增益級(有或沒有內部頻率補償)和輸出級。這種基本的體系結構已經沿用了好幾十年。早期，運算放大器曾作為數學運算的基本器件，主要以電壓和電壓信號來作標識。在反饋應用中，通過配置放大器周邊的無源或有源器件，可以令系統執行加、減、乘、除和對數等運算。

比較器其實可看成一個能夠作邏輯 “決策”的邏輯輸出電路。換句話說，它可把輸入信號與已定義的參考電平進行比較。比較器的邏輯輸出功能可以幫助用戶設計具有多樣化的額外功能的模擬電路。而且，無論是高速ADC、SAR型ADC還是Sigma-Delta ADC，比較器都是組建集成ADC的內部基本而又關鍵的模塊。

在LM339的數據表中，列出了大量的應用。這基本上可以解釋其在過去30年中為何被業界廣泛地采用。以下列出LM339的一些常見應用：

·邏輯電平平移;

·過零檢測/觸發電路;

·電壓信號/電源電壓監察;

·Window比較器、施密特觸發器;

·振蕩器;

·時鐘緩沖器;

·互導放大器。

比較器的基本體系結構和大部份的參數屬性都與運算放大器類似。因此，運算放大器也可充當比較器。但放大器并不是專門針對比較功能而開發的，而且放大器的數據表一般都不保證這項功能可否正常實現。運算放大器與比較器的最大分別在于比較器是開環設計，沒有反饋環節，而且輸出會在任何一條電源軌的范圍內顯示差分輸入信號的極性。

此外，比較器一般都會被設計成 “過壓驅動”(overdriven)，意思是它可經常處理較大的差分輸入電壓。相反，對于運算放大器而言，它通常被設計成在較小的信號和差分電壓下運行，而這里的反饋概念通常都含有 “過驅” 意義，這樣會導致開環配置中的輸入出現飽和效應。如果將輸入的極性倒轉，則過驅時產生的輸入級的飽和會導致信號的傳播具有一定的延遲或相位滯后。

再者，對于較大的差分輸入電壓來說，運算放大器的輸出很容易到達極限輸出，從而啟動保護功能。保護功能的啟動將會導致輸入阻抗的量級明顯下降，迫使過量的電流涌到輸入級，造成過載，甚至過熱。如果在設計上沒有保護的措施，那便可能導致整個器件損毀。因此，在器件的數據表，通常都會提供器件的最大輸入電流的額定值，以幫助設計人員決定用多少附加輸入電阻。

比較器和運算放大器之間最基本的區別就是他們具有不同的輸出級結構。開漏或開集(以MOSFET為例)輸出都有一個可用作輸出但卻不內部連接到V+的節點，而一個連接正電源電壓的外部電阻器會在晶體管被關閉時將輸出拉成 “高”。這個外部電壓可以高于VCC，并且允許電平移位或可通過平行數個器件的兩個或更多個輸出來達到所謂的 “Wired-Or”2 功能 。假如內部的晶體管啟動，一個細小的電流會從外部電源經過上拉電阻器流進器件輸出，并令輸出電壓級轉換成 “低” 和接近VCE (雙極晶體管中的集極-發射極電壓)。

比較器通常都不進行頻率補償功能，因此其工作速度相當高，同時開關時間也在某程度上取決于 “過驅”的程度。圖1表示出當衡量一個輸出狀態變化時的差分輸入電壓。從圖中可看出過驅需要高于失調電壓才可以保證比較器有效地進行工作。一般來說，較大的過驅可加快開關時間。

比較器一般都以參數值和/或功能來分類，例如：

·通用比較器;

·高速比較器(傳播延遲少于50毫微秒);

·低壓比較器(電源電壓VCC低于5V);

·微功率比較器(靜態電流低于20微安);

·集成參考的比較器。

比較器的特性取決于其類別，分別為：

·傳播延遲—由施加一個差分信號與切換狀態的輸出級之間的時間延遲 (例如是50%)。

·內部或外部滯后— 滯后是一種介乎低到高開關電壓和高到低開關電壓之間的設計預算中或需激活的差別。有些比較器具備可調節滯后水平的功能，方法是通過在指定的引腳上施加電壓。

·上升及下降時間—一般是輸出電壓的10%至90%的時間，并且上升和下降緣的時間可以有差別，假如這情況出現，那將會導致輸出的周期時間會相對于輸入信號而改變。

·觸發率—指在某一個頻率下，比較器的輸出可以跟隨輸入的狀態來變化。

·消散—量度傳播延遲變化的參數。

·抖動—可以是隨機或事前決定，負責量度信號緣在時間上的不定性。

比較器是能夠?qū)崿F(xiàn)比較兩個輸入端的電流或電壓的大小這一功能的電路或者裝置。它有兩個輸入端Vi+和Vi-，一個輸出端Vout。輸入端接的是模擬信號，輸出端輸出是的數字信號，輸出要么是高要么就是低，具體的高電平是任意由外接的電壓幅值來決定的。

選擇其中輸入端作為參考點(REF)來進行比較，例如選擇同相輸入端V2作為參考,當反相輸入端V1大于V2時,Vout輸出低電平;當V1小于V2時,Vout輸出高電平。由此可知輸出端的狀態代表著兩個輸入之間的凈差的符號,參考電壓V2則稱為比較器的閾值電壓UT。由于比較器實際上是1位數模轉換器(ADC),因而是ADC中的一個基本元件。

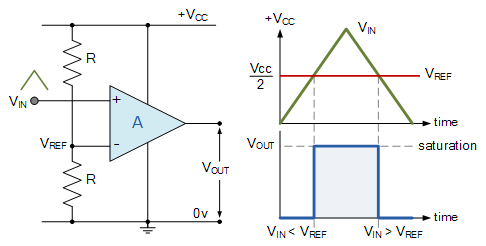

下面顯示的是一個簡單比較器的原理圖和輸出圖。

該電路構成了許多應用的基礎，包括過零檢測器、張弛振蕩器、電平轉換器、模數轉換器、窗口檢測器和施密特觸發器等。

在上面的原理圖中，運放 -ve 輸入端的兩個電阻相等，使得 Vref = Vcc/2。當 Vin 超過該點時，輸出迅速變高。當 Vin 降至 Vref 以下時，輸出再次變低。

通過電阻器 R2 添加一些正反饋，將其變成施密特觸發器，其遲滯由 R2/R1 控制。大多數555定時器應用都是基于使用它們自己的內部比較器。

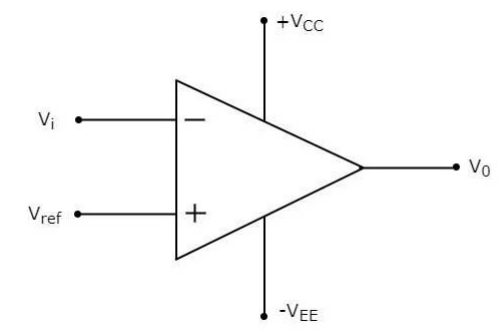

1、反相比較器

反相比較器是基于運算放大器的比較器，其中參考電壓施加到其非反相端子，輸入電壓施加到其反相端子。該比較器稱為反相比較器，因為需要比較的輸入電壓施加到運算放大器的反相端子。

反相比較器的操作很簡單。它根據其輸入電壓和參考電壓的值在輸出處產生兩個值之一。反相比較器的電路圖如下圖所示。

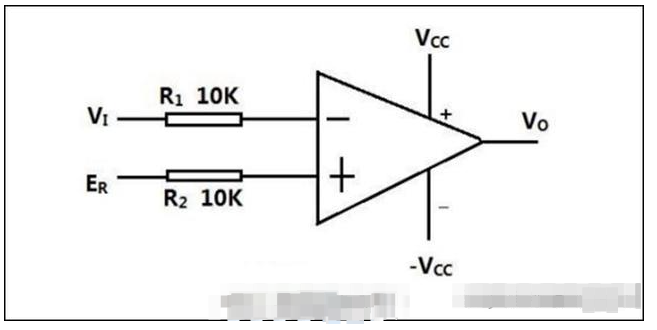

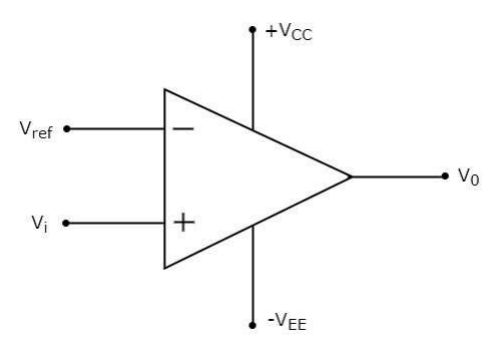

2、同相比較器

同相比較器是基于運算放大器的比較器，其中參考電壓施加到其反相端子。另一方面，輸入電壓施加到其非反相端子。這種基于運算放大器的比較器稱為非反相比較器，因為必須比較的輸入電壓施加到運算放大器的非反相端子。同相比較器的電路圖如下圖所示。

比較器采用集成電路原理，它是由運算放大器發展而來的，比較器電路可以看作是運算放大器的一種應用電路。

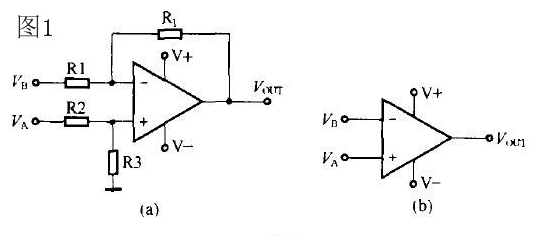

圖1(a)由運算放大器組成的差分放大器電路，輸入電壓VA經分壓器R2、R3分壓后接在同相端，VB通過輸入電阻R1接在反相端，RF為反饋電阻，若不考慮輸入失調電壓，則其輸出電壓Vout與VA、VB及4個電阻的關系式為：Vout=(1+RF/R1)·R3/(R2+R3)VA-(RF/R1)VB。

若R1=R2，R3=RF，則Vout=RF/R1(VA-VB)，RF/R1為放大器的增益。當R1=R2=0(相當于R1、R2路)，R3=RF=∞(相當于R3、RF開路)時，Vout=∞。增益成為無窮大，其電路圖就形成圖1(b)的樣子，差分放大器處于開環狀態，它就是比較器電路。實際上，運放處于開環狀態時，其增益并非無窮大，而Vout輸出是飽和電壓，它小于正負電源電壓，也不可能是無窮大。

從圖1中可以看出，比較器電路就是一個運算放大器電路處于開環狀態的差分放大器電路。

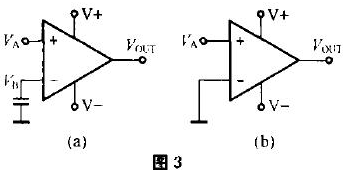

同相放大器電路如下圖所示。如果圖2中RF=∞，R1=0時，它就變成與圖3(b)一樣的比較器電路了。圖2中的Vin相當于圖3(b)中的VA。

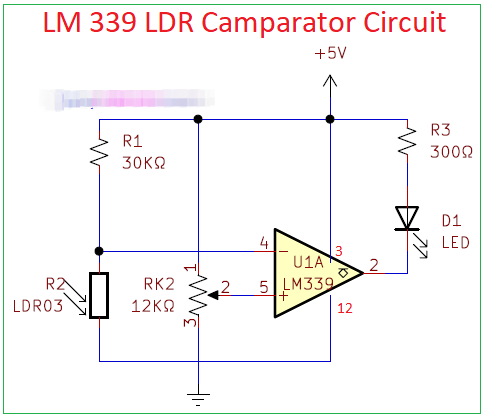

1、使用LM339的LDR比較器電路圖

使用德州儀器 (TI) 的IC LM339設計的簡單LDR比較器電路。這是一款四路比較器IC，該電路中僅使用了該IC 的4 位內部比較器之一。該電路采用5 伏穩壓直流電源供電。

這里該電路的光敏元件是光檢測電阻或LDR。這只是一個光敏元件，它會根據照射在其上的光線而改變其電阻。照射在其上的光線越多，其抵抗力越低。

在上面的電路中，我們將引腳 4 連接到 LDR，電阻 R1 作為分壓電路。這是反相端子，當光照射到 LDR 傳感器時，通過該引腳的電阻率將降低，并且引腳 4 上的電壓將升高，從而導致引腳 3 處輸出低電平。

我們在引腳 5 處添加了可變電阻。由于可變電阻設置為低阻值，因此引腳 5 上的電壓變高。反相端子引腳 4 需要低輸入信號以保持低于引腳 4 上的電壓以獲得更高的輸出，這意味著它被設置為低光強度。 LDR 上照射的光越多，其電阻就越低，輸出端的電壓就越高。每當反相輸入端的電壓超過或低于非反相輸入端設置的閾值電壓時，比較器輸出就會改變狀態。 LDR 在黑暗中時 LED 亮起。我們可以使用繼電器或蜂鳴器代替LED來將該電路投入具體應用。
