在這篇文章中，小編將從技術視角為大家解讀差分放大電路和單端電路相比有哪些優勢。如果你對本文即將要講解的內容存在一定興趣，不妨繼續往下閱讀哦。

一、差分放大電路

差分放大電路又稱為差動放大電路，當該電路的兩個輸入端的電壓有差別時，輸出電壓才有變動，因此稱為差動。

差分放大電路有差模和共模兩種基本輸入信號，由于其電路的對稱性，當兩輸入端所接信號大小相等、極性相反時，稱為差模輸入信號；當兩輸入端所接信號大小相等、極性相同時，稱為共模信號。通常我們將要放大的信號作為差模信號進行輸入，而將由溫度等環境因素對電路產生的影響作為共模信號進行輸入，因此我們最終的目的，是要放大差模信號，抑制共模信號。

二、技術角度對比差分放大電路和單端電路相比的優勢

對于單端電路而言，由于其負載端直接或者間接連接VDD，這就不可避免會帶來電流源帶來的噪聲，這種噪聲就被稱之為"共模干擾", 帶著這種干擾輸出的信號反映在頻域上會出現雜散，為了消除這種干擾，所以很多電路就會使用到"差分對"。

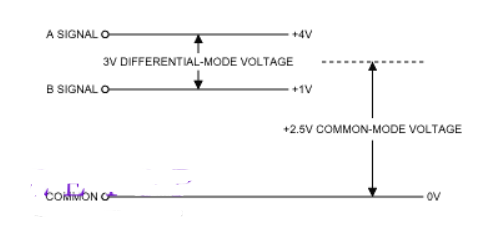

和單端電路的偏置電壓類似，差動信號的偏置電壓就叫做"共模電平"，對于輸入的差分信號，就叫輸入的共模電平，對于輸出就叫做輸出的共模電平，其定義為兩個結點電位之差，且這兩個結點的電位相對于某一固定電位大小相等，方向相反。在差動信號中，中心固定電位稱之為"共模電平"，CM。

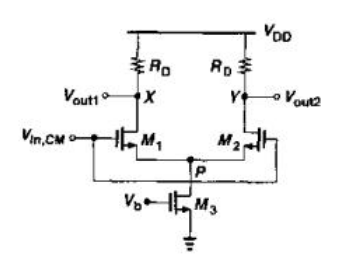

對于實際的差分放大電路，都會在差分對的源極公共端接一個電流源，如下圖所示：

我們都知道MOS管工作在飽和區時，其漏極電流會隨著柵壓的變化而變化，而用恒流源做尾電流，就可以保證兩個支路流到P點的電流相同，而由于兩個支路對稱，所以其電流就分別為尾電流的1/2，且不隨Vin,CM的變化而變化，其作用就是抑制輸入共模電平的變化對M1和M2管的工作及輸出電平的影響。

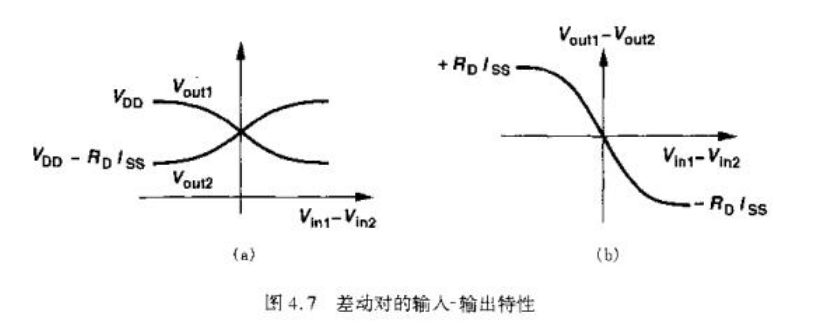

我們通過研究Vout1-Vout2隨著Vin1-Vin2的變化，可以得到差動對的輸入輸出特性如下圖

從圖中可以看出，當Vin1-Vin2=0的時候，小信號增益(即斜率)最大，故使得Vin1和Vin2在相同的偏置電位下，再加上小信號就可以實現信號的放大。其大信號輸出的最大和最小電平為VDD和VDD-RD*Iss,小信號輸出范圍為-RD*Iss到+RD*Iss。

小結：(1) 差動放大電路通過反向信號相減的方式消除了共模干擾，并放大了信號。

(2) 在加入尾電流之后，偏置將不隨著共模電平變化，這就使得偏置電路更加簡單，輸出線性度更高。

(3) 這種結構也有缺點，即芯片的面積和功耗會有增加，但絕對物超所值!
