LLC含有電感、電容和電阻元件的單口網絡，可通過控制開關頻率(頻率調節)來實現輸出電壓恒定的諧振，優點是通過軟開關技術，可以降低電源的開關損耗，提高功率變換器的效率和功率密度。

LLC有哪些特點?

1. LLC 轉換器可以在寬負載范圍內實現零電壓開關。

2. 能夠在輸入電壓和負載大范圍變化的情況下調節輸出，同時開關頻率變化相對很小。

3. 采用頻率控制，上下管的占空比都為50%.

4. 減小次級同步整流MOSFET的電壓應力，可以采用更低的電壓MOSFET從而減少成本。

5. 無需輸出電感，可以進一步降低系統成本。

6. 采用更低電壓的同步整流MOSFET, 可以進一步提升效率?？諝鈨艋飨到y(tǒng)(MOS管實戰設計)上

LLC半橋

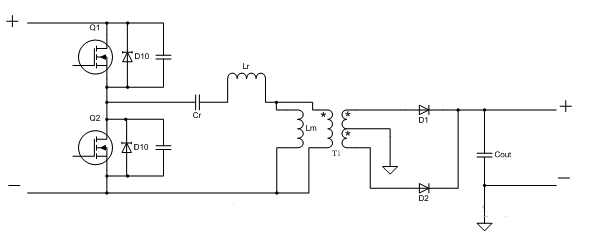

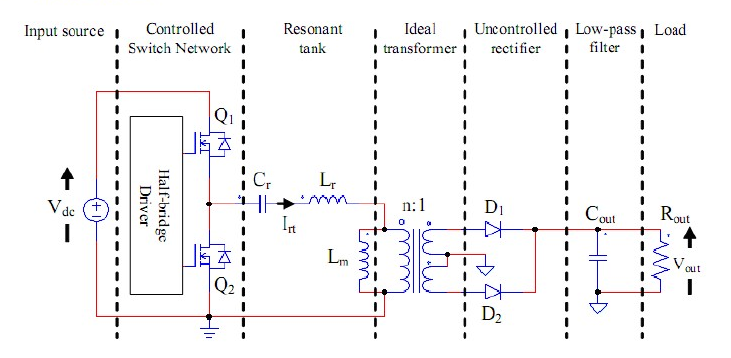

電路中，可控MOS管Q1和Q2串聯，組成半橋。每個MOS管，都內置有方向并聯二極管、同時在漏極和源極有一個等效電容(其實高頻特性下，MOS管的每個引腳之間都有一個等效電容)。電容Cr和電感Lr、和變壓器T1的原邊電感Lm構成了一個LLC諧振電路。變壓器T1的副邊，經過二極管D1和二極管D2，整流后得到為負載供電。電容Cout主要起濾波作用?？諝鈨艋飨到y(tǒng)(MOS管實戰設計)下

LLC全橋

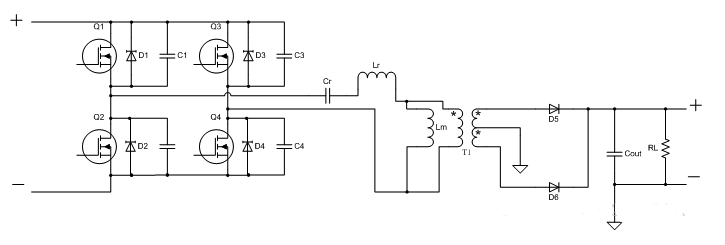

全橋LLC與半橋LLC的區別：

變壓器匝數比比半橋增大一倍;反激開關電源變壓器設計及調試

Lr、Lm是半橋的4倍，Cr是半橋的1/4—保證Q值不變;

需要隔離驅動;

變壓器匝數變多，線徑變小;

MOSFET數量由2個變?yōu)?個—在低壓大電流時，半橋LLC也需要用4個;都用4個MOSFET時，二者損耗相當;

全橋LLC整體電流應力小;

LLC應用

最佳應用：輸入高壓400V左右，輸出50V左右

前級接PFC時，電壓較為穩定，多數時間在諧振區附近工作;

MOSFET的Rds適當，驅動難度不大;

電感、變壓器便于設計;

二極管可用肖特基二極管;

諧振電容適當。元器件與電磁兼容

磁集成：600W以內

磁芯和變壓器骨架難選，但線繞工藝簡單;

漏感和勵磁電感比例不能精確控制，但影響不大。

高端應用

工頻紋波大是一個很突出的問題;

副邊同步整流也是一個難點;

工作頻率高時增益反轉現象。

車載充電機(OBC)產品采用LLC諧振電路，擁有高效率、高功率密度等核心優勢。

迪龍新能源專注于車載充電機、車載DC/DC變換器和車載集成一體機的研發、生產與銷售，是全球知名的車載電源供應商。

本文就LLC的一些關鍵問題做了解答，如LLC為何要工作在感性區域，以及LLC分體諧振電容有什么優缺點等。

一、LLC為何要工作在感性區域?

任何一個網絡都是呈現感性、容性和純阻性三種狀態，對于LLC網絡而言同樣存在以上三種狀態，根據輸入及負載變化由容性阻性感性而變化。

工作在純阻性區域是我們理想的工作狀態，因為阻性網絡的品質因素最高，網絡特性最好;

工作在容性區域的話電流超前于電壓，對于前級開關管而言容易實現ZCS關斷，這個區域比較適合IGBT;

工作在感性區域的話電壓超前于電流，對于前級開關管而言容易實現ZVS開通，這個區域比較適合MOSFET;

對于中小功率電源而言普遍使用MOSFET，因此常規LLC拓撲開關電源選擇工作于感性區域。

二、ZVS1和ZVS2各有什么優缺點，如何選擇?

LLC網絡存在兩個電感一個電容，也就是說存在兩個諧振點，一個是Lr和Cr的諧振點，另一個諧振點由Lm，Cr以及負載條件決定。負載加重，諧振頻率將會升高。

在整個感性區域都能實現ZVS，在ZVS1區不能實現次級整流管的ZCS關斷，存在反向恢復問題;在ZVS2區可以實現次級整流管的ZCS關斷，不存在反向恢復問題。

因此對于選擇網絡工作于ZVS1還是ZVS2區域有不同看法。

從理論上來講工作于ZVS2區域效率高于ZVS1區，越接近于諧振點的工作點效率越高，同時兼顧短路性能等問題，建議工作點選擇略大于諧振點(基于LLC短路問題靠增加頻率來提高網絡的等效阻抗來保護這一特性)。

三、LLC初級MOSFET是ZVS關斷還是ZCS關斷?

LLC工作在感性區域，因此開通是ZVS，但關斷既不是ZVS也不是ZCS，是硬開關關斷，損耗不可避免，但對于MOSFET而言，開通損耗相對關斷損耗大很多，對于LLC的ZVS而言是指開通時刻的ZVS，因此可以大大降低開關損耗。

四、為何計算LLC匝比的時候要用母線電壓的一半?

我們計算反激或者正激電路時都是使用母線電壓來設計匝比，但是LLC為何只使用母線電壓的一半來計算匝比呢?

在LLC上管開通的半個周期內母線給LLC網絡輸入能量，這個能量一部分直接傳遞給輸出，另一部分儲存在網絡內，在下管開通的半個周期內，依靠諧振電容和諧振電感輸出能量。

所以只有上半個周期母線給網絡輸入了能量，即時間的利用率是一半，等效于輸入電壓的利用率為1/2。

五、LLC分體諧振電容有什么優缺點?

LLC半橋諧振電路中，根據這個諧振電容的不同聯結方式，典型LLC諧振電路有兩種連接方式，不同之處在于LLC諧振腔的連接。

左圖采用單諧振電容Cr，其輸入電流紋波和電流有效值較高，但布線簡單，成本相對較低;

右圖采用分體諧振電容C1、C2，其輸入電流紋波和電流有效值較低，C1和C2上分別只流過一半的有效值電流，且電容量僅為左圖單諧振電容的一半。

比較而言，分體諧振優勢不大。

六、LLC獨立諧振電感和集成諧振電感各有什么優缺點?

先說說集成諧振電感的方式，這種方式是利用變壓器初級漏感來做諧振電感的，優點是體積小、成本低，缺點是漏感很難控制，和變壓器繞法，初級匝數存在著緊密的聯系，因此諧振參數不好調節，性能難做到最優。

獨立諧振電感的方式是通過外置一個諧振電感，同時控制主變壓器的漏感在很小的范圍內，這樣做的優點是容易調節諧振電感與勵磁電感低比例，優化起來更靈活，容易調節到一個理想狀態，缺點是增加了一個諧振電感增加體積，布線難度和成本增加。

因此一般功率較小的電源都更愿意使用集成諧振電感，成本相對較低，性能要求不是很苛刻;功率大的更愿意使用外置諧振電感，性能容易優化。

七、LLC的開關管能否直接并聯?

彌勒電容Cgd對于MOSFET而言是寄生于柵極和漏極之間的電容，對于硬開關電路而言，驅動電流對Cgs和Cgd充電，并且開始開通，而在開通過程中，Vds電壓下降，所以Cgd開始放電，故此時需較大的驅動電流要對Cgd充電，這會導致驅動電壓波形出現一個短暫的平臺，所謂的米勒平臺。

關斷的時候，DS電壓急劇上升，DG電容會流過電流對GS電容充電，引起二次導通。

要消除開通時刻的彌勒效應，在開關管即將開通的時刻DS電壓為零，即ZVS。

LLC電源的優點包括：

低成本、高可靠性：LLC電路因其設計和制造工藝，能夠在保證性能的同時提供較低的成本和較高的可靠性

EMI性能良好：由于其獨特的結構和設計，LLC電源具有良好的電磁干擾(EMI)性能。

功率密度高：在開關電路設計中，LLC電路通常與PFC電路結合使用，這樣可以減小高壓濾波電容的容量，減少元器件用量，并提高功率密度。

高效率：LLC架構的工作頻率高，損耗小，使得其在高頻和高功率密度設計中表現出色。

體積小：LLC架構的設計使其在相同功率下相比其他技術擁有更小的體積。

適用于多種應用：無論是固定電壓輸出的場合還是多路輸出的大功率快充設備，LLC架構都能找到合適的應用場景。

易于集成：由于其模塊化的設計，LLC電源可以方便地進行集成，簡化系統設計。

良好的溫度穩定性：LLC電源在實際應用中表現出的溫度穩定性較好，有助于維持穩定的工作效率。

支持GaN開關元件：隨著碳化硅二極管的普及，LLC架構配合GaN開關元件可以有效降低驅動開銷，進一步提升效率和工作頻率。
