Esp8285開發環境搭建

一．本文目標：

當我們拿到esp8285開發版的時候，我們該如何進行代碼開發呢？本文會詳細介紹開發環境搭建的步驟，實現helloworld程序。

為了實現該目標，首先我們需要搭建開發環境，然后再用開發工具實現代碼編寫，然后硬件接入電腦以便把程序燒錄進ESP8285的flash中。每次ESP8285啟動時，會自動從flash中啟動系統或執行程序。系統執行時，會執行到我們編寫的代碼，我們本文將esp8285啟動后在控制臺上打印一樣“helloworld”，說明代碼成功執行，環境搭建成功。

二本文思路：

由于esp8285是一個用usb線即可插入電腦無需做其他處理的帶flash的mcu，所以我們可以把它成是一個簡單版的樹莓派，只是啟動的系統是實時操作系統或者就是啟動了一個進程，進程會調用一個固定的程序文件，我們寫程序在這個文件里，即可實現程序的編寫的。所以我們只需要用一根usb數據線即可連接到電腦來燒錄程序（可以理解為從開發電腦的開發工具下的開發項目的部署包（本質就是一個程序段）部署到esp8285).燒錄成功后，啟動esp8285，程序會自動調起，程序里會打印數據到串口，我們再把串口的數據在開發工具中顯示出來，就可以實現類似控制臺打印日志的方式來看到我們打印的程序了。

開發工具這里我們選擇Arduino IDE集成開發工具，安裝一個esp8285的插件，即可進行程序燒錄和控制臺日志顯示功能了。當然開發也是在該工具上建一個項目，然后編寫代碼。

實際使用會用針腳來控制外設，所以后續會用到其他調試，開發工具，但是本文做到日志回顯即可。

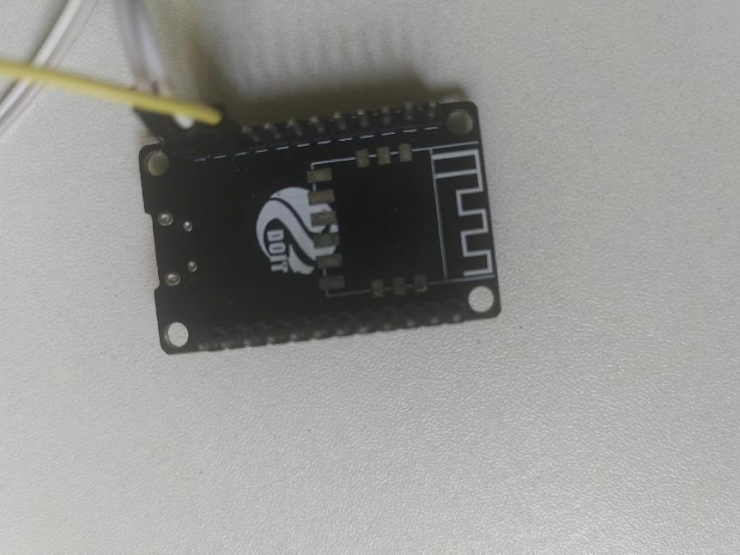

這里需要注意：esp8285只是個通用型號，有很多生產廠商，在開發工具使用的時候，需要下載對應的正確的生產廠商，我這里的是板子上帶的。

我這里是dot的，并且esp8285屬于node muc的一種，這個是購買的時候問商家，給的具體型號，記下來這個具體型號，在我們下載插件之后，選擇型號的時候需要指定才能找到準確的燒錄基礎程序。

下面的步驟會詳細介紹每個步驟。

三.本文步驟

1．下載開發工具

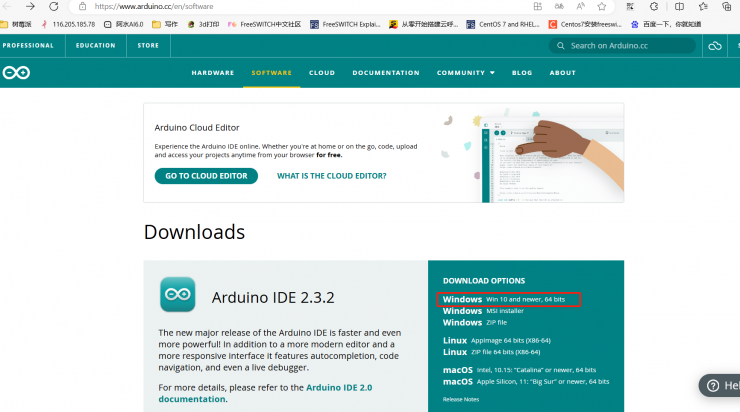

官網地址： 搜索 arduino

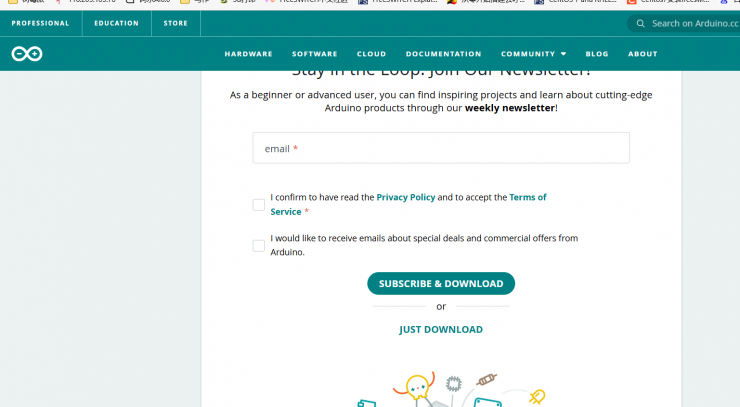

保護多種方式，可單純下載，如果選后者需要提供郵箱，具體下載方式會通過郵件發送

2.下載成功后，安裝工具

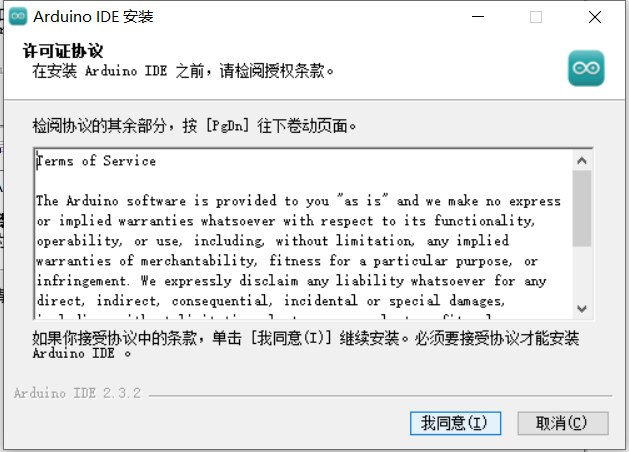

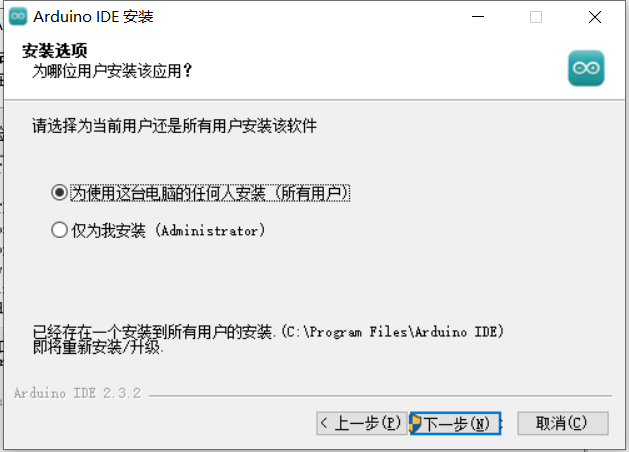

點我同意

下一步

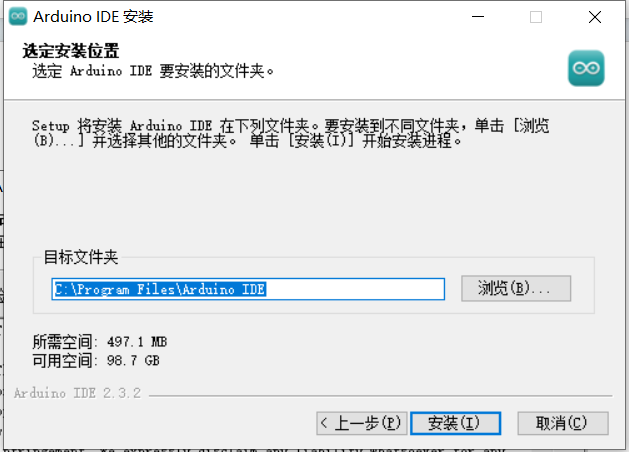

安裝，如果想切換安裝目錄，這里切換

安裝成功后，點擊快捷鍵，或者從上面安裝目錄找到啟動快捷圖標

啟動后的樣子：

3. 安裝插件

工具-->管理庫

點開的界面

找到左上角輸入框，輸入esp 注意，不要輸入esp8285,我們這里選擇esp8266插件。為何這么選擇，是因為esp8255是對esp8266的擴展，而不是改進，mcu部分就是esp8266，所以直接選擇esp8266即可

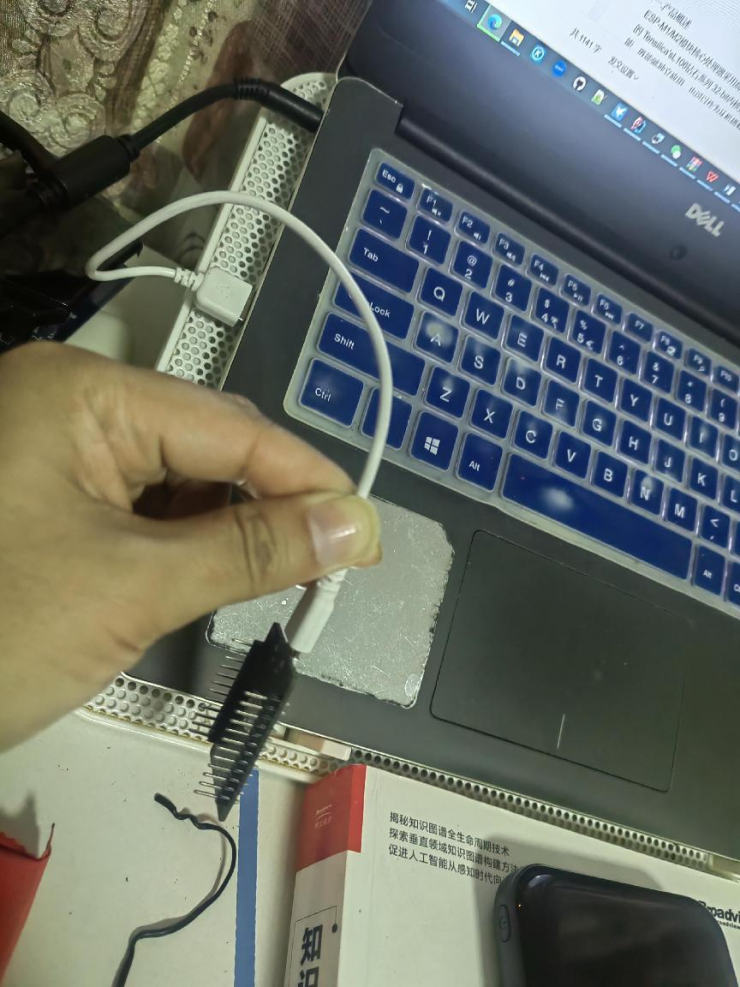

這里要非常注意一點，用的線必須是正經數據線，不能是短的給一些耳機啥的充電用的數據線，因為很多數據線在不需要數據傳輸?shù)那闆r下，會把usb的四根線用2根線替代，這樣的話會識別不到串口com口，也就是不能識別esp8285設備。如果辨別線，可以用這根線把手機接到電腦上，如果手機提示是否需要進行數據傳輸，那么這根線確定是數據線，而非電源線。

提前連接

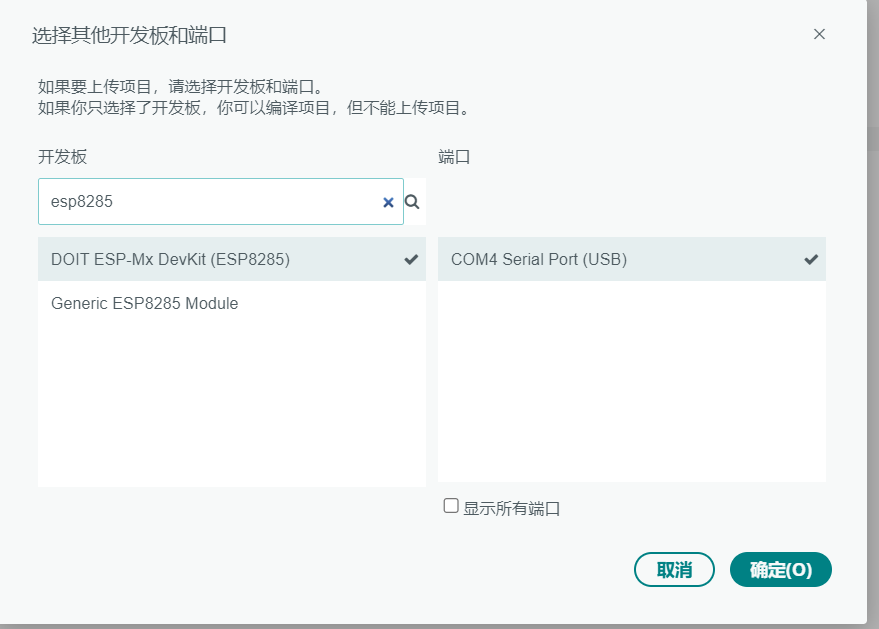

識別成功后長這樣

2. 編寫程序

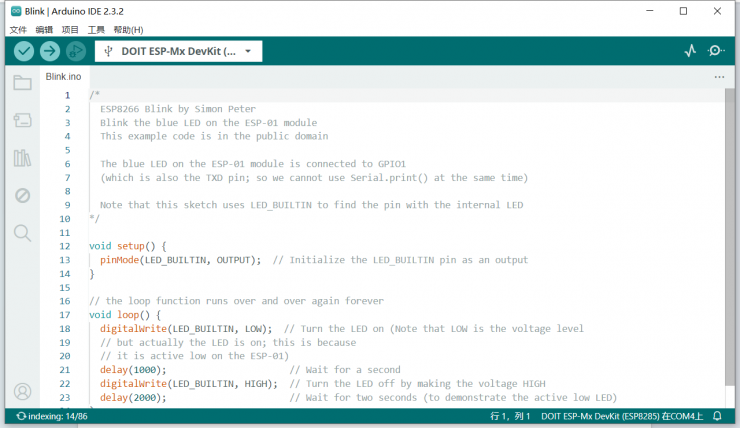

文件-->示例-->esp8266-->blink

這個程序會對板子上的呼吸燈一閃一閃的。

我們在此基礎上，編寫串口數據輸出，以便把日志信息回顯到開發工具的控制臺。

程序：起名blink，并選擇保存。防止后面編寫代碼后找不到代碼了，所以要好好記著文件保存后的路徑。

/* ESP8266 Blink by Simon Peter Blink the blue LED on the ESP-01 module This example code is in the public domain The blue LED on the ESP-01 module is connected to GPIO1 (which is also the TXD pin; so we cannot use Serial.print() at the same time) Note that this sketch uses LED_BUILTIN to find the pin with the internal LED */ void setup() { Serial.begin(115200); pinMode(LED_BUILTIN, OUTPUT); // Initialize the LED_BUILTIN pin as an output } // the loop function runs over and over again forever void loop() { digitalWrite(LED_BUILTIN, LOW); // Turn the LED on (Note that LOW is the voltage level // but actually the LED is on; this is because // it is active low on the ESP-01) delay(1000); // Wait for a second digitalWrite(LED_BUILTIN, HIGH); // Turn the LED off by making the voltage HIGH delay(2000); // Wait for two seconds (to demonstrate the active low LED) Serial.println("helloworld"); }

注意這里需要設置串口的波特率，這里使用的是115200。這個數值要和開發工具上配置的完全一致，否則日志是打印不出來的。

3. 代碼調試

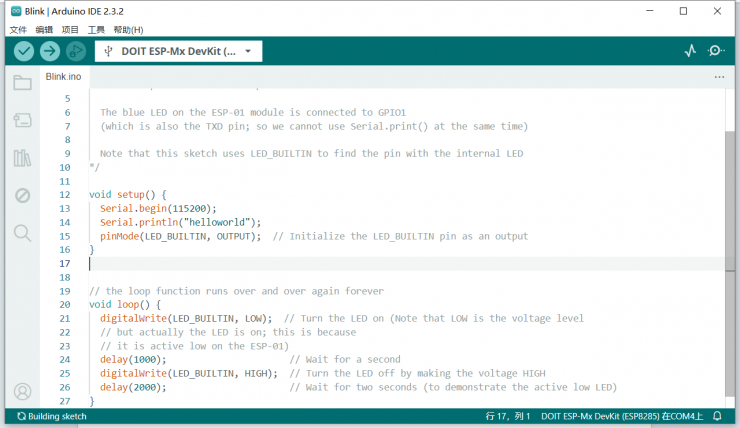

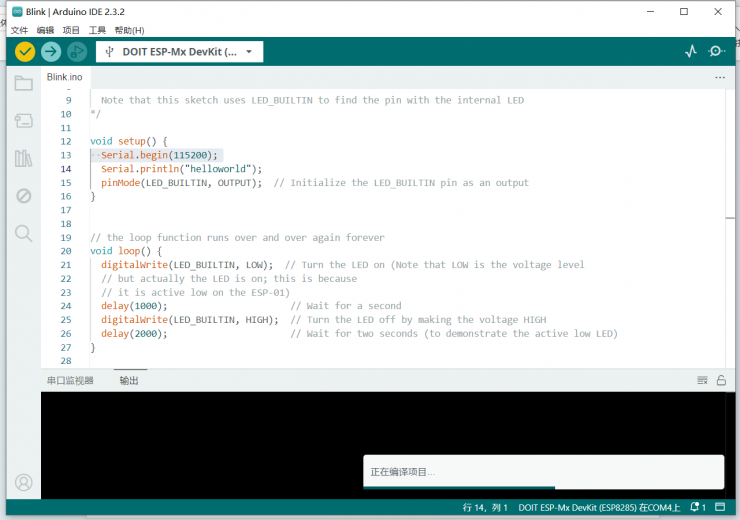

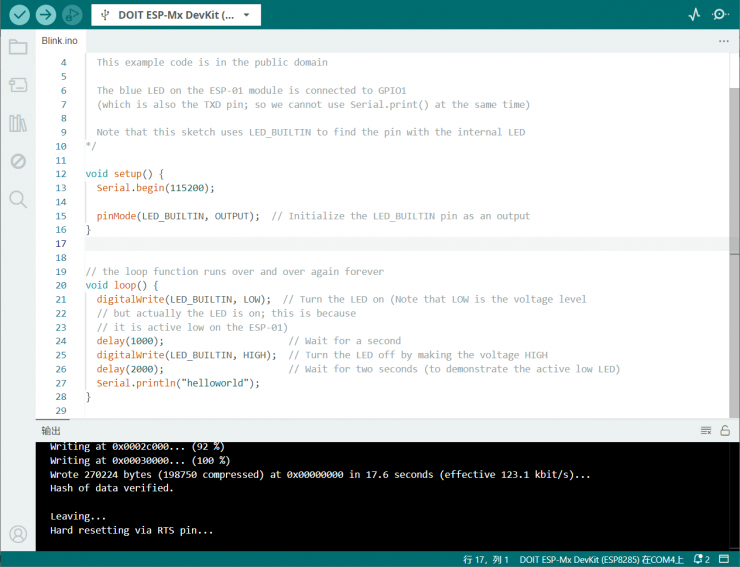

選擇對號進行編譯，選擇箭頭進行編譯并部署（燒錄）

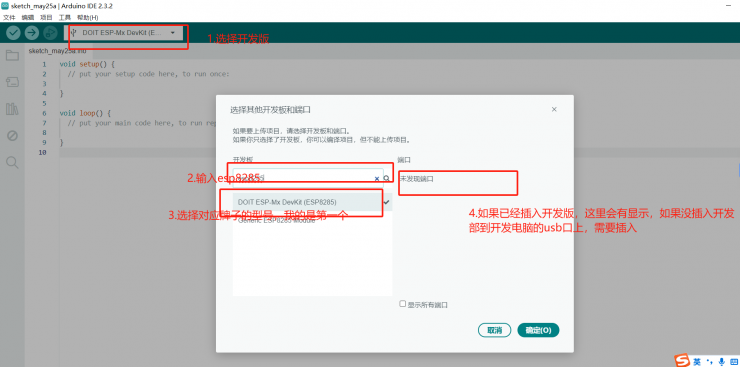

當然前提是板子要已經在插件中配置好了，而且這里可以正常顯示了才行，具體如下：

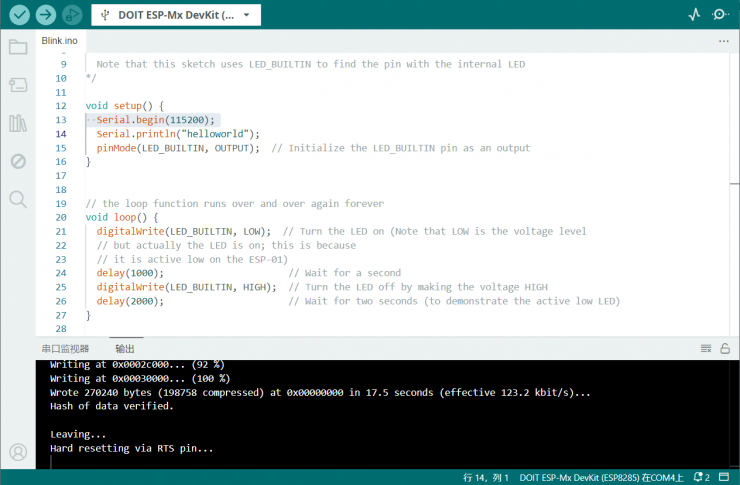

等待傳輸100%，表示燒錄成功

燒錄之后，可以這里顯示串口的實時情況

4. 日志查看

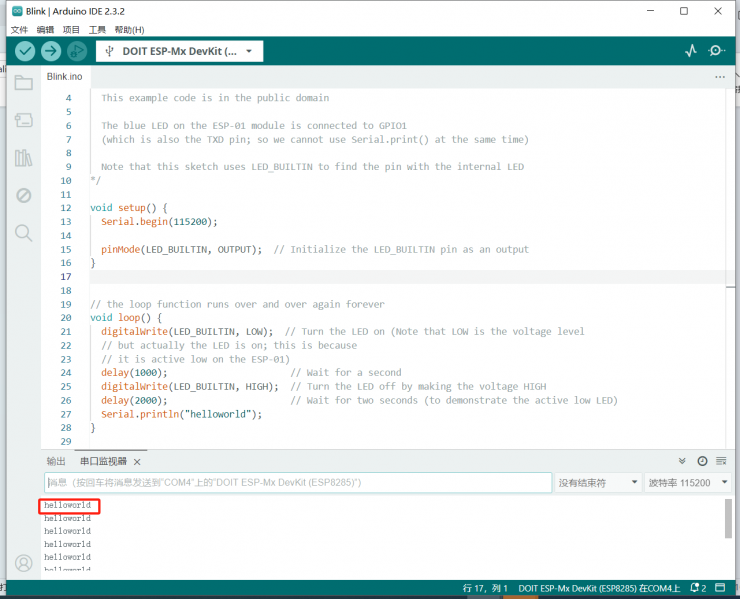

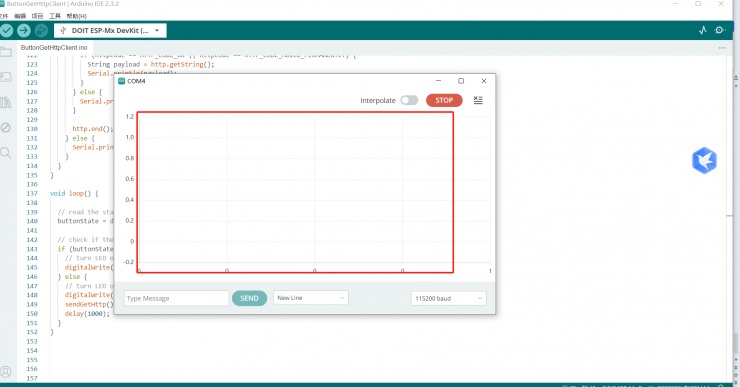

找到最右側的按鈕，會顯示出來 串口監視器 幾個字樣，點擊，可以看到底下出來了一塊區域，這塊區域就是串口的接收回顯的

選擇串口的波特率為11500，這里跟代碼里設置 Serial.begin(115200);這一行要保持完全一致

5. 點擊燒錄按鈕，等待燒錄成功

燒錄成功之后，可以看到板子上的led綠色小燈亮起，而且日志控制臺回顯收到helloworld字樣。

時間間隔是每2s燈亮滅各一次，同樣的代碼也打印helloworld字樣一次。

四. 總結

通過上面的介紹，我們基本上從0開始，可以搭建好了一個esp8285的Arduinoide開發環境了，是不是很簡單，其實基于Arduino ide這種集成式的開發工具,可以讓我們用開發Java等類型的高級語言的方法 來開發基礎硬件控制的程序，非常方便，我們用esp82585也是避免了esp8266需要集成ch340等串口轉usb 的麻煩，另外可以做到通電即啟動項目，非常方便。當helloworld打印出來之后，我們就具備了高級的esp8285開發能力了。接下來就可以接外設實現復雜功能了
