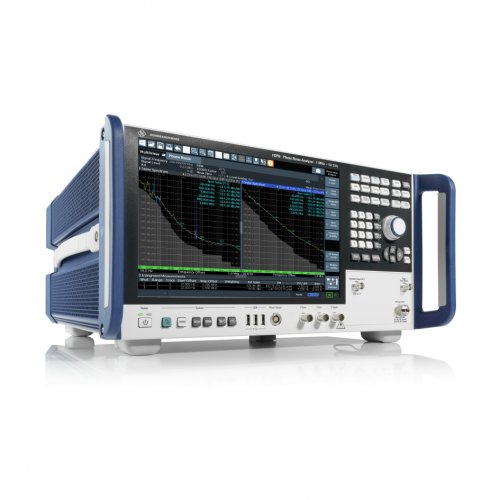

羅德與施瓦茨(以下簡稱“R&S”)的最新型號 FSPN 相位噪聲分析儀和 VCO 測試儀將測量頻率范圍從以前的最大26.5GHz 擴展到50GHz。

R&S嚴格執行相位噪聲分析和壓控振蕩器 (VCO) 測量功能，所有 R&S FSPN 型號均具有出色的性價比。R&S FSPN 既能進行高速測量，同時又能提供合成器、VCO、OCXO 和 DRO 等信號源參數表征所需的高準確度。更高測試速度和更高精度之間總是不能兼得，測試者需要選擇最適合其應用的設置。從這個角度看，R&S FSPN 不僅是生產測試的理想解決方案，還能滿足許多振蕩器開發要求。

新型 R&S FSPN50的頻率范圍為 1MHz至50GHz，是對現有8GHz和26.5GHz 型號的補充。對于開發和生產高質量振蕩器的工程師來說，R&S FSPN50 支持Ka 頻段(26.5 至 40 GHz)、Q 頻段(36 至 46 GHz)以及高達 50 GHz 的部分較低 V 頻段的應用。這些頻率的典型應用包括商用點對點無線和微波通信系統、衛星通信，包括高吞吐量衛星服務、工作頻率高達 50 GHz 的衛星和通信系統、近距離目標雷達，以及幾乎整個 5G FR2 頻率范圍(21.84 GHz 至 50.20 GHz)。

R&S FSPN 優異的相位噪聲靈敏度是基于兩個低噪聲內部本振，可實現實時互相關。用戶可以增加相關次數以獲得更高的精度，或減少相關次數以獲得更快的速度。當前的互相關靈敏度增益與當前的結果軌跡一起實時顯示。相位噪聲和幅度噪聲是同時單獨測量的。這既能提供出色的相位噪聲性能分析，又能直接找出任何問題的原因，而不會降低測量速度。三個低噪聲直流源實現了精確的 VCO 測量。OCXO 和 DRO 技術以及 VCO 均可測量。為便于遠程控制和生產自動化，SCPI 命令序列可被自動記錄。
