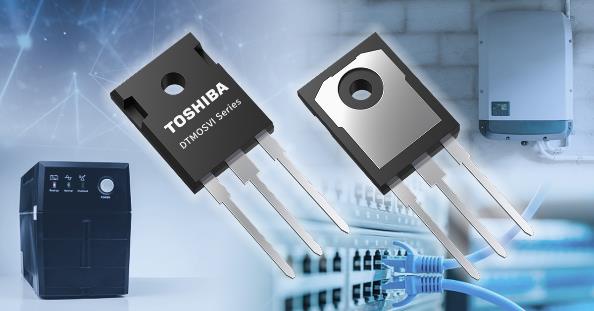

2024年2月22日，中國上海——東芝電子元件及存儲裝置株式會社（“東芝”）今日宣布，在新一代^[1]具有超結結構的DTMOSVI系列中推出高速二極管型功率MOSFET——DTMOSVI（HSD），該系列適用于包括數據中心和光伏功率調節器等應用的開關電源。首批采用TO-247封裝的兩款650V N溝道功率MOSFET產品“TK042N65Z5”和“TK095N65Z5”，于今日開始支持批量出貨。

新產品采用高速二極管，旨在改善橋式電路和逆變電路應用中至關重要的反向恢復^[2]特性。與標準型DTMOSVI相比，新產品將反向恢復時間縮短了65%，并將反向恢復電荷（Qrr）減少88%（測試條件：-dIDR/dt＝100 A/μs）。

新產品采用的DTMOSVI（HSD）工藝改善了東芝DTMOSIV系列（DTMOSIV（HSD））的反向恢復特性，并在高溫下具有更低的漏極截止電流。此外，新產品的品質因數“漏極-源極導通電阻×柵極-漏極電荷”也更低。相較于東芝現有的TK62N60W5^{[4] [5]}器件，TK042N65Z5的高溫漏極截止電流降低了約90%^[3]，漏極-源極導通電阻×柵極-源極電荷降低了72%。這將一進步將降低功率損耗，有助于提高產品效率。在1.5kW LLC電路^[6]測試中，與使用TK62N60W5相比，使用TK042N65Z5可使電源效率提高約為0.4%。

即日起，客戶可在東芝網站上獲取使用TK095N65Z5的參考設計“1.6”。此外，東芝還提供支持開關電源電路設計的相關工具。除能夠迅速驗證電路功能的G0 SPICE模型外，現在還提供能夠準確地再現電路瞬態特性的高精度G2 SPICE模型。

東芝計劃在未來擴展DTMOSVI（HSD）的產品線。新器件將采用TO-220和TO-220SIS通孔型封裝，以及TOLL和DFN88表貼型封裝。

此外，在已推出的650V和600V產品以及新的高速二極管型產品基礎上，東芝還將繼續擴展DTMOSVI系列的產品線，以提高開關電源的效率，為設備節能做出貢獻。

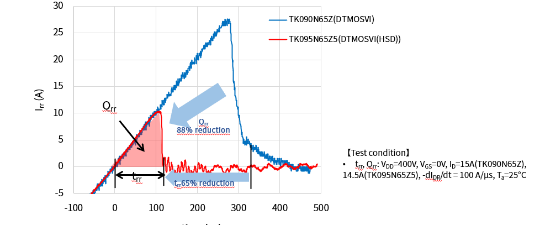

標準型和高速二極管型650V功率MOSFET的Qrr比較

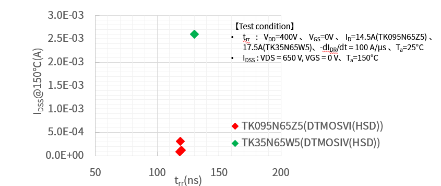

TK095N65Z5與TK35N65W5的IDSS＠150°C×trr比較

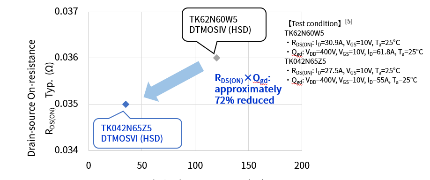

TK042N65Z5和TK62N60W5的RDS(ON)×Qgd比較

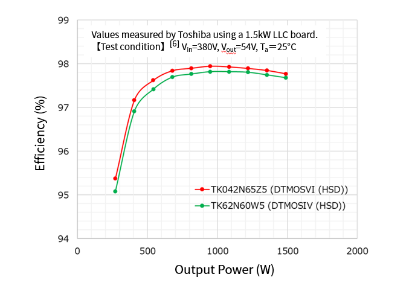

TK042N65Z5和TK62N60W5的效率比較

使用新產品的參考設計“1.6kW服務器電源（升級版）”：

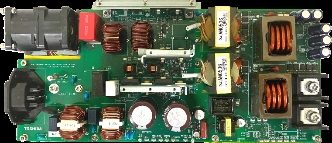

電路板外觀

簡易方框圖

應用：

工業設備

- 開關電源（數據中心服務器、通信設備等）

- 電動汽車充電站

- 光伏發電機組的功率調節器

- 不間斷電源系統

特點：

- 新一代DTMOSVI系列高速二極管型產品

- 高速二極管型產品的反向恢復時間：

TK042N65Z5 trr＝160ns（典型值）

TK095N65Z5 trr＝115ns（典型值）

- 通過低柵漏電荷實現高速開關時間：

TK042N65Z5 Qgd＝35nC（典型值）

TK095N65Z5 Qgd＝17nC（典型值）

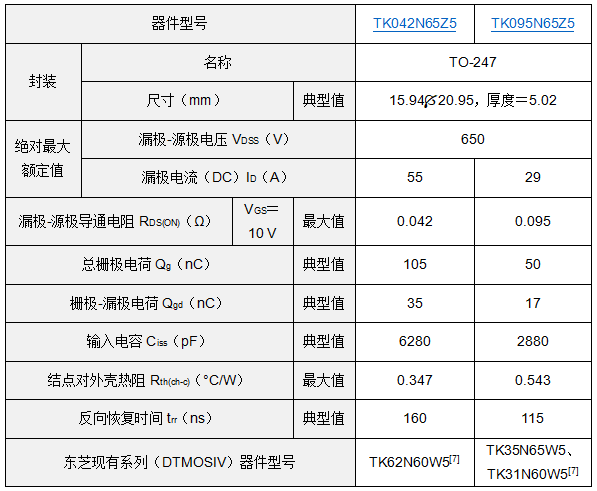

主要規格：

（除非另有說明，Ta＝25 °C）

注：

[1] 截至2024年2月22日的東芝調查。

[2] MOSFET體二極管從正向偏置切換到反向偏置的開關動作

[3] 數值由東芝測量得出：

-新產品TK042N65Z5為0.2mA（測試條件：VDS＝650V、VGS＝0V、Ta＝150°C）

-現有產品TK62N60W5為1.9mA（測試條件：VDS＝600V、VGS＝0V、Ta＝150°C）

[4] 600V DTMOSIV（HSD）系列

[5] 數值由東芝測量得出。

測試條件：

-TK62N60W5

RDS(ON)：ID＝30.9A、VGS＝10V、Ta＝25°C

Qgd：VDD＝400V、VGS＝10V、ID＝61.8A、Ta＝25°C

-TK042N65Z5

RDS(ON)：ID＝27.5A、VGS＝10V、Ta＝25°C

Qgd：VDD＝400V、VGS＝10V、ID＝55A、Ta＝25°C

[6] 數值由東芝測量得出。

測試條件：Vin＝380V、Vout＝54V、Ta＝25°C

[7] VDSS＝600V

如需了解有關新產品的更多信息，請?jiān)L問以下網址：

TK042N65Z5：

https://toshiba-semicon-storage.com/cn/semiconductor/product/mosfets/400v-900v-mosfets/detail.TK042N65Z5.html

TK095N65Z5：

https://toshiba-semicon-storage.com/cn/semiconductor/product/mosfets/400v-900v-mosfets/detail.TK095N65Z5.html

如需了解東芝MOSFET產品的更多信息，請?jiān)L問以下網址：

MOSFET：

https://toshiba-semicon-storage.com/cn/semiconductor/product/mosfets.html

*本文提及的公司名稱、產品名稱和服務名稱可能是其各自公司的商標。

*本文檔中的產品價格和規格、服務內容和聯系方式等信息，在公告之日仍為最新信息，但如有變更，恕不另行通知。
