倍加福全新的M-LB-4000浪涌保護系統集成了多個功能——模塊化、環路斷開和信號線故障監控功能，可達到SIL 3級(基于IEC/EN 61508標準)。該設備可限制信號線上各種原因(如雷擊或開關操作)引起的感應瞬態。雙通道模塊支持更高的設備可用性： 由于保護功能完全置于插入式保護模塊中，因此更換時無需重新布線。

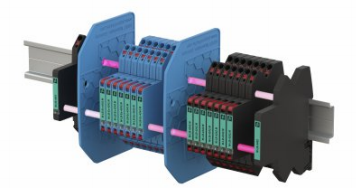

圖片說明: 故障狀態模塊的兩個組件(每個都外置)監控浪涌保護模塊的狀態。這里有兩個區塊，分別用于本安電路和來自/到達安全區域的信號。

M-LB-4000包括兩段式浪涌保護和兩段式故障狀態監控系統。保護模塊包含了所有的保護組件。在基本模塊保持運行的情況下，無需工具即可更換。設備前端面板上有一個狀態指示燈。拔出保護模塊時，相關信號電路仍通過DIN安裝導軌上的基礎模塊相互連接。斷開過程不會導致任何信號中斷，這意味著可以在不影響設備運行的情況下更換保護模塊。

M-LB-4000具有環路斷開功能，便于調試和維護，并能在運行過程中不間斷地更換保護模塊。如果將保護模塊旋轉180度并插入，信號回路將通過集成的隔離功能斷開。這簡化了維修和回路檢查工作，并允許在調試或重復測試期間進行絕緣測試。

故障狀態模塊的兩個組件可監控多個浪涌保護器的狀態。套件由兩部分組成：光學發射器/接收器和光學偏轉裝置。如果要監控的其中一個浪涌保護器發生故障，光信號就會中斷，故障也會被識別出來。故障狀態模塊擁有LED狀態指示燈，可對浪涌保護進行目視檢查，以滿足定期測試的規范要求。此外還可輸出狀態信息，以便識別發生故障的區塊。一個故障狀態模塊最多可監控50個模塊。

模塊寬度僅為6毫米，節省了開關柜的空間。在改造過程中，可以不考慮空間要求，替換原有的共用隔離端子板。.
