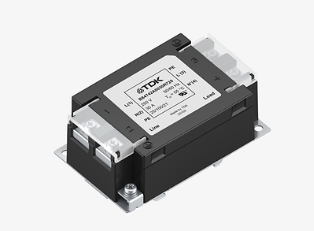

TDK株式會社(東京證券交易所代碼：6762)新近推出B84742A*R725系列濾波器，擴展了其單相EMC濾波器產品組合。新系列濾波器適用于電壓高達250V、額定電流從6A到30A的交流和直流應用，是工業和建筑領域日益盛行的直流基礎設施的理想選擇。新系列單相濾波器尺寸小巧，僅為97 x 60 x 34.5 mm(長 x 寬 x 高)，重量不超過310 g，并且有五種不同的電流規格，能快捷安裝在TH35 DIN導軌(亦稱“頂帽式導軌”)上。其導線通過M4螺釘固定，并且螺釘連接處設有觸摸保護。

需特別指出的是，該系列濾波器的插入損耗非常高：根據型號不同，其在70 kHz至10 MHz頻率范圍內的共模噪聲損耗可達40 dB以上，差模噪聲損耗超過80 dB。同時，泄漏電流非常低，小于2 mA，可防止漏電保護裝置(RCD) 意外跳閘。該系列濾波器的所有型號均獲得UL認證，并且額定工作溫度高達55°C。

另外，EMC濾波器還能短期間內過載更大的電流;每小時允許以150%的額定電流運行3分鐘，甚至每小時內能以250%的額定電流的運行30秒。這優越的過載能力對驅動應用啟動電動機時非常實用。新系列濾波器的其他典型應用還包括電源和信息通信技術。

特性和應用

主要應用

?電源

?工業電子設備

?信息和通信技術 (ICT)

?交流和直流應用

主要特點和優勢

?高插入損耗

?TH35 DIN導軌 卡入式安裝

?UL認證

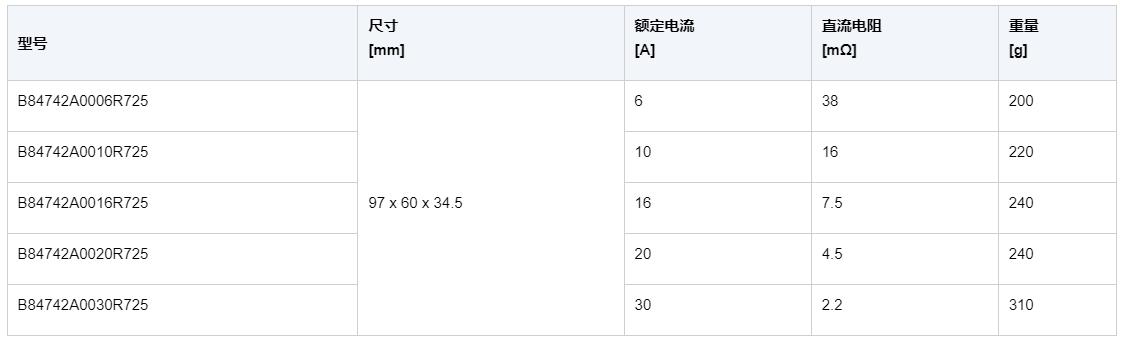

關鍵數據
