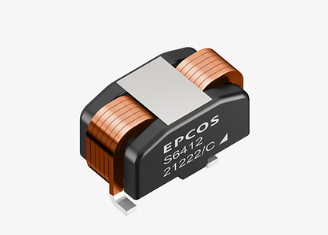

TDK株式會社(東京證券交易所代碼：6762)推出高性能愛普科斯 (EPCOS) ERUC23系列元件 (B82559S*) ，擴展了其SMD耦合電感器產品組合。耦合電感器是指兩個線圈共用一個磁芯的電感器。ERUC23系列供有六種型號可供選擇，均采用扁平線繞組;耦合電感的感值范圍為1.4 μH 至 4.1 μH，飽和電流范圍為50 A 至 97 A，單線圈的直流阻抗為0.82 mΩ至 1.85 mΩ;產品的占板尺寸僅為26.8 x 13.8 mm2，高度從13.7 mm到14.0 mm不等，工作溫度范圍為-40°C到+150°C。該系列產品符合AEC-Q200和RoHS標準，產品設計適用于全自動貼片機貼片。

耦合電感器的用途非常廣泛，適用于單、雙相升降壓轉換器(特別適用于將48 V轉12 V的交錯式電壓轉換器)。產品通過兩線圈耦合設計，減小了紋波電流，提高了轉換效率。相比采用兩個獨立的電感器的設計，ERUC23系列耦合電感器能顯著減少占板空間。

特性和應用

主要應用

?單、雙相升降壓轉換器

?48 V到12 V交錯式轉換器(飛跨電容轉換器)

主要特點和優勢

?高飽和電流

?低直流阻抗

?全自動貼片機貼片

?緊湊型封裝，紋波電流更低且效率更高

關鍵數據
