高精度的電池參數測量加速汽車電動化新唐科技推出新系列車用電池監控芯片組

時間：2023-09-05 16:29:09

關鍵字：電動汽車碳中和化電池監控芯片組

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]日本新唐科技（NTCJ）將推出適用于車用電池控制器的第四代電池監控芯片組，以高精度測量電芯的電壓和溫度以及電池組的電流。

功效:

?簡化車用電池系統，一顆芯片（IC）可測量多達 25串聯電芯

?冗余測量系統*1和雙向環通信*2有助于實現符合ASIL-D及更安全的電池管理系統（BMS）

?提供安全功能; 獨立芯片可檢測車輛停止時的異常狀態并激活主機的微控制器（MCU）

?同步電壓和電流的測量（小于 10us），可用于估計電池充電狀態(SOC)*3 和健康狀況(SOH)*4

為了推動電動汽車邁向碳中和化，汽車制造商通過提高鋰離子電池的容量，集成度和安全性來推動電動汽車更長行駛里程的需求。此外，為了實現大量生產的電池回收的可持續發展社會，有必要延長電池的使用時間。為了實現電池的高容量和安全性，BMS配備了收集電池溫度、充放電電流等各種電池信息的技術，以延長電池壽命。

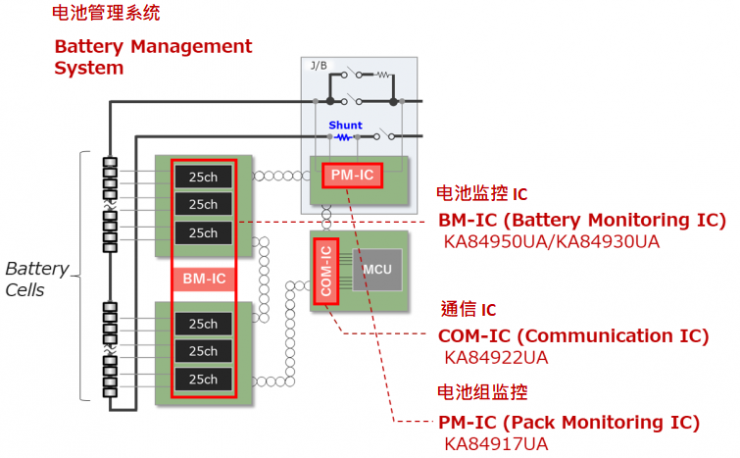

NTCJ將推出第四代電池監控芯片組，其中包含了可精準測量電芯電壓和溫度的電池監控IC，全新的電池組監控IC以精確的測量電池組電流并監控內部控制，和一個通信IC，作為以上兩個IC和微控制器（MCU）的接口。

特色功能:

1. 一顆 IC 可管理多達 25 個串聯電芯，簡化了通常由 100 至 200 個串聯電芯所組成的車用電池系統

NTCJ目前所開發的電池監控IC可以測量多達25個串聯電芯，與現有產品的相比增加了25%。這使得用戶可以用更少量的零件來構建更高容量及高輸出的BMS，從而有助于電池組的小型化和輕量化。

2. 冗余測量系統和菊花鏈通信使得開發和設計符合ISO26262 ASIL-D的BMS變得更加簡單

為了提高的安全性，NTCJ在電池及電池組監控IC加入了冗余測量系統來測量電池參數。

芯片組IC之間的菊花鏈采用雙向環通信功能，以確保在檢測到異常時繼續保持通信。與現有產品相比，雙向環通信實現了具有更高魯棒性的系統，抑制了由異常而造成的通信中斷。這讓汽車制造商和電池組制造商能夠更輕松地開發和設計符合ISO26262 ASIL-D 的車用電池系統（BMS）。

3. 在停車或微控制器睡眠模式時可繼續監測電池狀態，并在測到異常時啟動系統

NTCJ 的第四代芯片會在微控制器處于睡眠模式時轉變?yōu)榈凸哪Ｊ?，并獨立監控著電池狀態。如檢測到電芯的溫度或電壓有異常情況，芯片會通過菊花鏈通信喚醒微控制器以啟動 BMS。此功能允許在車停或系統休眠的情況下繼續監控電池的異常情況，從而最大限度地減少電池系統功耗。它有助于實現更安全的電動汽車系統設計，并適應于各種場景。

4. 同步電流和電壓的測量（小于10us），提高電芯電壓和內阻的計算精準度，并實現BMS SOC和SOH的高精準度的估算

新芯片自動同步測量電芯電壓和以及電池組電流在小于10us內，讓電池內部的電壓和內阻計算更準確，使得BMS可以更精準地估計電池的SOC 和 SOH。

應用:

電動汽車（BEV），混合動力汽車（HEV），大容量儲能系統（ESS）等

產品型號:

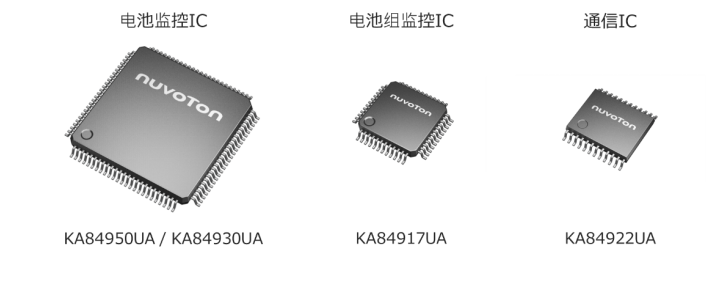

第四代車用電池監控芯片

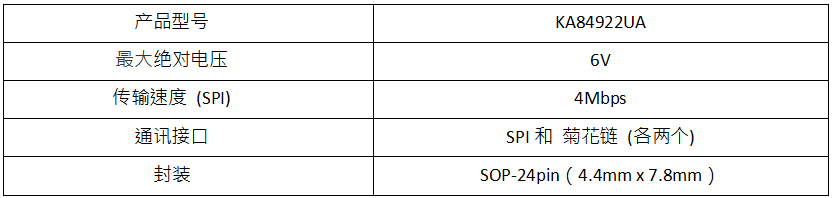

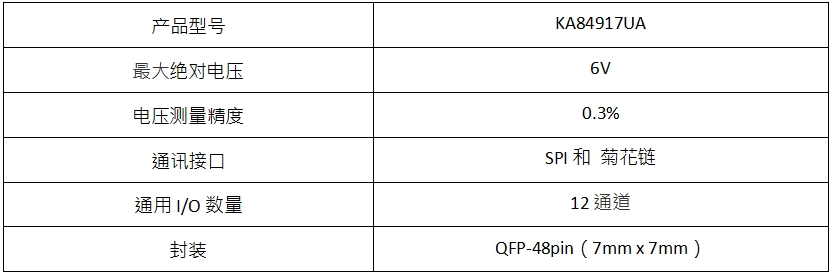

組成: KA84950UA, KA84930UA, KA84917UA, and KA84922UA

規格:

電池監控IC
