目標

本次實驗的目標是探索將發光二極管(LED)用作光電二極管光傳感器，將NPN和達靈頓NPN晶體管用作光傳感器的接口電路。

背景知識

光電二極管暴露在光線下時，會產生與光強度成正比的電流。此類光產生的電流與普通二極管或LED中的電流方向相反。隨著更多光子擊中光電二極管，電流增大，導致二極管兩端產生電壓。隨著二極管兩端的電壓增大，線性度會降低。

除了發射光以外，LED還可用作光電二極管光傳感器/檢測器。這種功能可用于多種應用中，包括環境光水平傳感器和雙向通信。作為光電二極管時，LED對等于或短于其發射的主波長的波長非常敏感。綠色LED對藍色光和一些綠色光敏感，但對黃色光或紅色光不敏感。例如，紅色LED可以檢測到黃色LED發射的光，黃色LED可以檢測到綠色LED發射的光，但綠色LED無法檢測到紅色或黃色LED發射的光。3個LED全都會檢測到白光或藍色LED發射的光。白光中包含綠色LED能夠檢測到的藍光成分。回想一下，可見光波長可以按最長到最短的順序列出，分別為紅、橙、黃、綠、藍、靛藍、紫（記住有助記憶的首字母縮略詞ROYGBIV）。紫光是所有各色可見光中波長最短、光子能量最高的光，紅光是波長最長、光子能量最低的光。

對于廣譜照明（例如一般的室內照明），采用透明塑封的LED比采用彩色塑封的LED（例如ADALP2000模擬套件中包含的LED）更為靈敏。

要將LED用作光檢測器，切勿將LED正向偏置到電流電壓(I-V)曲線的1象限（工作電壓和電流都為正）中。允許LED在太陽能電池模式下運行，即象限4（工作電壓為正，電流為負），或在光電二極管模式下運行，即象限3（工作電壓為負，電流為負）。在太陽能電池模式下，不施加任何偏置電壓。太陽能電池（在本例中為L(zhǎng)ED）自行產生電流和電壓。

材料

ADALM2000主動學習模塊

無焊試驗板

跳線

兩個2N3904 NPN晶體管（或SSM2212 NPN匹配對）

一個100 kΩ電阻

一個2.2 kΩ電阻

三個LED（紅、黃和綠多種顏色）

一個紅外光LED (QED-123)

說明

在無焊試驗板上搭建圖1所示的LED光傳感器電路。注意，LED二極管D1是反向偏置的，也就是說，與作為光發射器的連接方式相反。光生成的電流作為基極電流流入Q1，在乘以晶體管的電流增益?之后進入集電極中。

圖1.LED和單個共發射極NPN光傳感器。

硬件設置

使用ADALM2000模塊中設置為5 V的可變正電源為電路供電。使用示波器通道1監測Q1集電極節點的電壓。

程序步驟

如圖所示，一次一個，依次將紅光、黃光或綠光LED插入電路中。嘗試讓ADALP2000模擬套件中這三個不同顏色的LED接觸不同的光源，例如與LED傳感器間隔不同距離的標準白熾燈、熒光燈和LED燈。觀察Q1集電極上顯示的電壓波形。嘗試插入套件中的紅外光LED，觀察該LED在接觸不同光源時的響應。嘗試通過將RL值增大到200 kΩ或470 kΩ，以提高其靈敏度或增益。

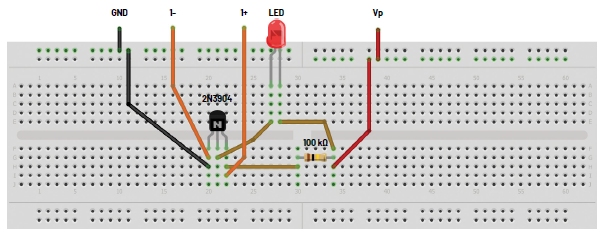

圖2.LED和單個共發射極NPN光傳感器面包板電路。

圖3、圖4和圖5為Scopy波形圖示例。

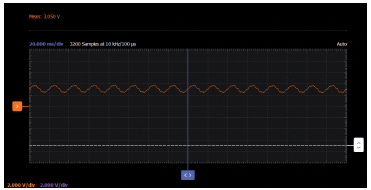

圖3.紅光LED和單個共發射極NPN光傳感器，LED燈處于最遠距離。

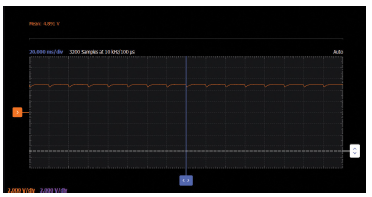

圖4.紅光LED和單個共發射極NPN光傳感器，LED燈處于中等距離。

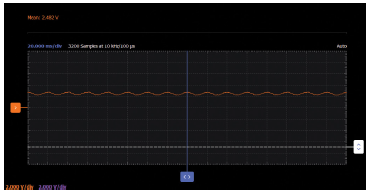

圖5.紅光LED和單個共發射極NPN光傳感器，LED燈處于最近距離。

第2步指導

按照?qǐng)D6所示的達靈頓配置，更改面包板上的電路。在更改電路之前，確保先關閉電源。使用達靈頓晶體管之后，Q2的發射極電流變成Q1的基極電流，使得LED D1由光生成的電流乘以?2，會出現在Q1和Q2集電極的負載電阻RL中。此電流增益更高，所以我們能使用電阻值更低的負載電阻。

圖6.LED和達靈頓NPN光傳感器。

第2步硬件設置

面包板連接如圖7所示。

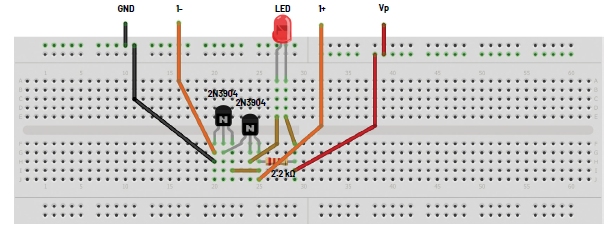

圖7.LED和達靈頓光傳感器面包板電路。

第2步流程

重復相同的流程：將不同的LED插入D1的電路，然后測量LED對不同光源的響應。

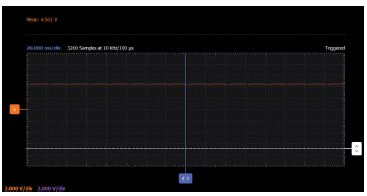

圖8、圖9和圖10為Scopy波形圖示例。

圖8.紅光LED和達靈頓光傳感器，LED燈處于最遠距離。

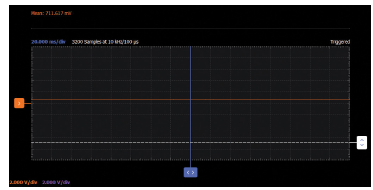

圖9.紅光LED和達靈頓光傳感器，LED燈處于中等距離。

圖10.紅光LED和達靈頓光傳感器，LED燈處于最近距離。

問題：

要用作光檢測器，LED應在哪種模式下運行？您可以在學子專區論壇上找到問題答案。
