本次測試內容為基于ARM+FPGA架構的米爾MYD-JX8MMA7開發板其ARM端的測試?yán)蘰cie2screen并介紹一下FPGA端程序的修改。

01.測試?yán)蘰cie2screen

例程pcie2screen是配合MYD-JX8MMA7開發板所帶的MYIR_PCIE_5T_CMOS 工程的測試?yán)?，它的作用是顯示FPGA所連接的攝像頭所采集的視頻。運行該程序后屏幕會顯示一個標題為demo的窗口。

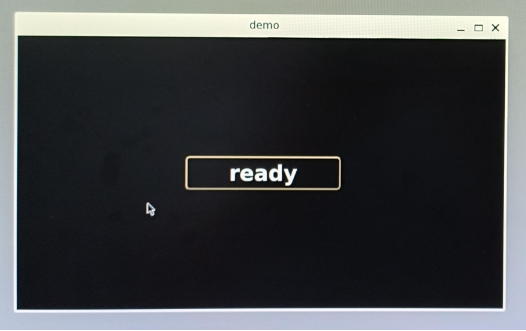

使用鼠標點擊 ready按鈕，demo 窗口會顯示連續的視頻，說明攝像頭、DDR、PCIE接口各部分正常。如果沒有接攝像頭，該程序會顯示雜亂無章的圖像。

該測試?yán)脑创a沒有包括在SDK中，可以向米爾公司的技術人員索取。該實例程序是用Qt開發的，使用了OpenGL技術。程序包括以下幾個主要的類：

· MainWindow：QMainWindow子類，是顯示窗口的。

· uOpenglYuv：QOpenGLWidget子類，用于顯示采集到的圖像。該類的initializeGL函數用于初始化OpenGL。paintGL函數是用于繪制圖像的，其中最核心的語句是：

glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA, vW, vH, 0, GL_RGBA, GL_UNSIGNED_BYTE, pRGB);

其中的pRGB保存從FPGA讀取的數據。從這句我們可以看出該程序所要求的圖像的格式。

· xdma_getImg：主線程類

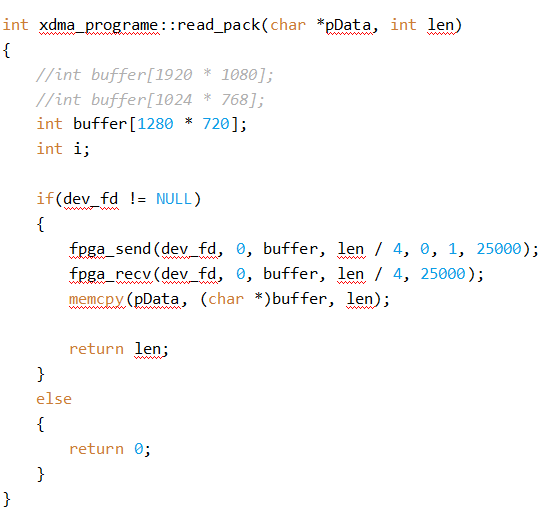

?xdma_programe：對RIFFA接口進行了封裝，其中的read_pack用于讀取FPGA數據，被主線程循環調用。其函數定義如下：

從函數中可以看出，在每次讀數據前，該函數先向FPGA寫一次數據(數據無意義，和FPGA的狀態機有關)，每次讀入一整幀的數據。

02.FPGA端程序的修改

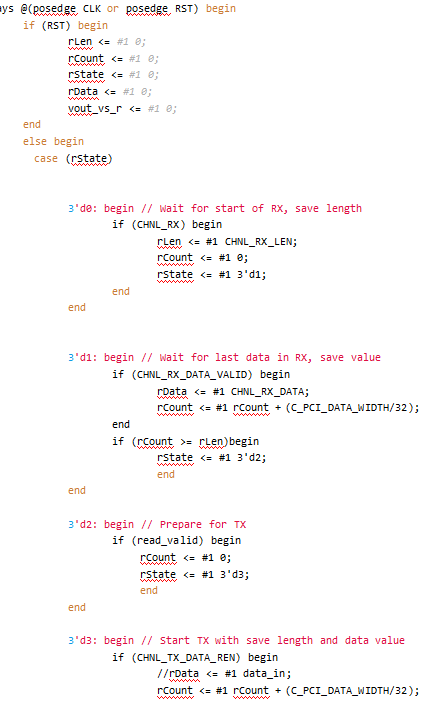

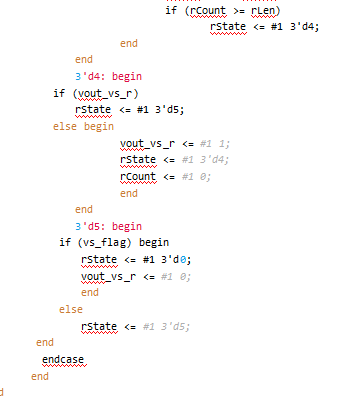

FPGA端的邏輯控制在chnl_tester.v中，它定義了一個狀態機，用于對數據收發進行控制。狀態機定義如下：

我們手頭沒有攝像頭進行測試，所以簡單修改該程序，使程序發送藍色漸變色帶信號。

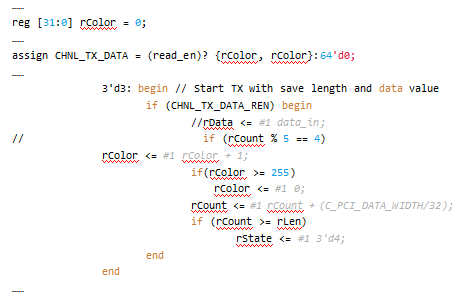

核心修改如下：

03.測試結果

我們沒有修改ARM端的測試程序，仍然使用廠家提供的pcie2screen，只是重新燒寫FPGA程序。程序的運行效果參見如下：
