TI公司生產的TLC2543是采用SPI總線接口的12位A-D轉換器，可以轉換11個模擬輸入量，分辨率高、轉換速度快，使用方便，應用較廣。下面簡要介紹TLC2543的引腳功能、時序和操作命令。

1.TLC2543的引腳功能

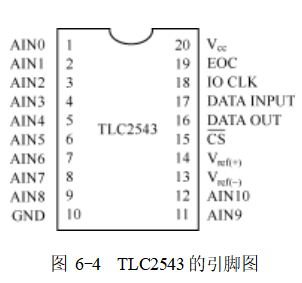

圖6-4為TLC2543的引腳圖，其中各引腳功能如下：

1)AIN0~AIN10是11個模擬量輸入引腳。

2)GND是接地引腳。

3)Vref(+)和Vref(-)分別是正、負參考電壓的輸入端。Vref(+)接Vcc上;Vref(-)通常接地。模擬量輸入的最大值由Vref(+)和Vref(-)的差決定。

4)CS是片選信號輸入端。在CS的下降沿，

TLC2543復位內部計數器和控制器，使能DATA OUT、DATA INPUT和IO CLK引腳;在CS的上升沿，禁止上述引腳功能。

5)DATA OUT是A-D轉換結果的三態串行輸出引腳。CS為高電平時，該引腳為高阻態;CS下降沿時，DATA OUT引腳輸出上一次轉換結果的第一位，在之后的IO CLK下降沿，DATA OUT引腳按次序輸出轉換結果的剩余位。

6)DATA INPUT是串行數據輸入引腳，輸入TLC2543的8位初始化命令。初始化命令的前4位為串行地址，用于選擇被轉換的模擬量輸入(或測試電壓)。經過前4個IO CLK上升沿后，4位串行地址按先高位后低位的順序移入數據寄存器。之后按順序移入命令字的剩余位。

7)IO CLK是輸入/輸出時鐘信號。該引腳的時鐘信號與TLC2543的工作時序有關：①在IO CLK的前8個上升沿，輸入的8位初始化命令移入輸入數據寄存器。在IO CLK的第4個上升沿，已移入的4位輸入通道選擇地址有效;②在IO CLK的第4個下

降沿與最后1個下降沿之間，被選中的模擬量輸入電壓持續給電容充電;③將上一次轉換結果的剩余11位移出至DATA OUT引腳(最開始的一位已經在CS下降沿時移出)，數據引腳的狀態在IO CLK的下降沿發生變化;④在最后一個IO CLK的下降沿，將轉換控制移交給TLC2543的內部狀態控制器。

8)EOC是轉換結束信號。EOC在IO CLK的最后一個下降沿由高電平變成低電平，并且一直保持低電平，直到轉換結束且TLC2543已準備好輸出轉換結果為止。

9)Vcc是正電壓輸入引腳，接+5V。

2.TLC2543的初始化命令和時序

TLC2543是12位的A-D轉換器，可以將外部輸入的11個模擬量電壓和3個內部自測試電壓源中的一個，轉換為12位數字量。轉換結束后，轉換結果可由DATA OUT引腳輸出。輸出的轉換結果可以是無符號數(即單極性)或有符號數(即雙極性)，位數可以是8位、12位或16位，輸出順序可以是“先高位后低位”(即MSB先導)或“先低位后高位”(即LSB先導)。

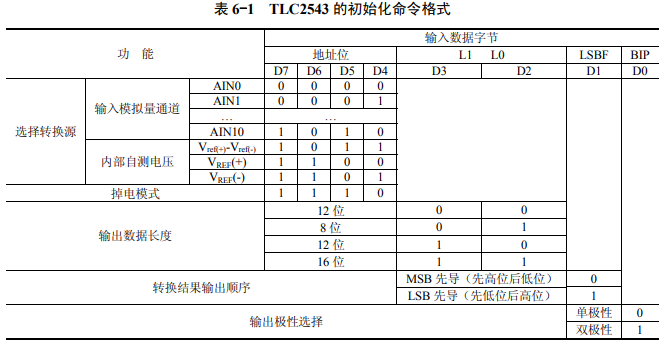

在每次A-D轉換之前，必須向TLC2543的DATA INPUT引腳發送初始化命令(見表6-1)，以選擇模擬電壓源并設置結果輸出格式。

在圖6-5所示的TLC2543引腳時序圖中，字母A代表上一次轉換，字母B代表本次轉換，字母C代表下一次轉換，即：A11~A10是上一次A-D轉換結果的輸出;B7~B0是本次A-D轉換的初始化命令，B11是本次轉換結果的輸出，“訪問周期B”是本次轉換的訪問周期，“采樣周期B”是本次轉換的采樣周期;C7是下一次轉換的初始化命令。

圖6-5使用CS且12位輸出轉換結果的TLC2543引腳時序圖

由圖6-5可知，每次A-D轉換之前，需要一個由CS下降沿開啟的包含12個IO CLK的TLC2543初始化過程，該過程可分為如下兩部分：

(1)訪問周期

在訪問周期中，經過4個IO CLK的上升沿，通過DATA INPUT引腳接收初始化命令的前4位(B7~B4，即地址位)，以確定被轉換的模擬電壓源。

(2)采樣周期

在采樣周期中，通過DATA INPUT引腳接收初始化命令的后4位(B3~B0)，同時開始電壓采樣，為后續的A-D轉換做準備。

在最后一個(即第12個)IO CLK的下降沿之后，開始進行A-D轉換。轉換開始后，EOC變成低電平，數據輸出引腳為高阻態，IO CLK被禁止。轉換結束后EOC恢復為高電平。至此，一次A-D轉換結束。

另外，CS下降沿也可以開啟一次包含12個IO CLK的轉換結果(屬于上一次轉換)輸出過程。如圖6-5所示，當CS下降沿出現時，TLC2543將上一次轉換結果的最高位A11(也可以設置為最低位)移出至DATA OUT引腳，在第1個IO CLK的上升沿時單片機可以讀取該位。在第1個IO CLK的下降沿，下一位轉換結果A10被移出至DATA OUT引腳，在第2個IO CLK的上升沿單片機可以讀取該位。之后是第3個IO CLK，第4個IO CLK等。依此類推，最后一個IO CLK的上升沿單片機可以讀到轉換結果的最后一位。

特別需要注意，讀上一次轉換結果與初始化(啟動)本次A-D轉換的操作應當同步進行，即如圖6-5所示，在每個IO CLK信號周期內同時完成下面兩個操作：

1)在IO CLK上升沿，將本次轉換初始化命令中的一位，移位到DATA INPUT引腳。

2)在IO CLK下降沿，讀取上一次的轉換結果的一位。
