單片機是一種數字器件，只能處理數字量，在工業生產和日常生活中，常用于電流、電壓、溫度、濕度和壓力等信號的監測或處理。而這些信號都是連續變化的模擬量，被單片機處理之前必須轉成數字量，而單片機處理后得到的數字量也要根據需要轉換為對應的模擬量。

DAC0832是一種8位的D-A轉換芯片，內部采用R-2R T形電阻網絡，輸出為正比于數字量的電流。DAC0832的引腳和功能結構如圖5-43所示。

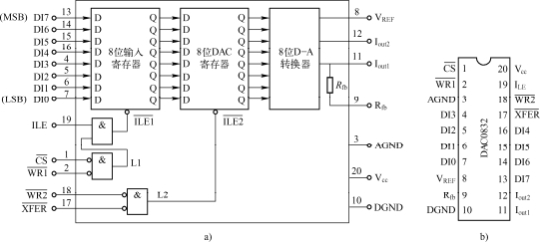

圖5-43 DAC0832的功能結構和引腳

a)功能結構圖b)引腳圖

DAC0832內部由8位輸入寄存器、8位DAC寄存器和8位D-A轉換器組成，如圖5-43a所示。

8位輸入寄存器的作用是通過DI7~DI0引腳接收單片機送來的數字量，DI7~DI0引腳需與單片機的數據總線相連。當ILE1為高電平時，8位輸入寄存器的輸出端(Q端)隨著輸入端(D端)變化，即允許數字量輸入;當ILE1由高電平變?yōu)榈碗娖綍r(shí)，8位輸入寄存器將輸入數據鎖存，其輸出不再隨輸入變化。為使ILE1是高電平，ILE、CS和WR1必須分別為高電平、低電平和低電平。

8位DAC寄存器具有對數字量的緩沖和鎖存功能。當ILE2為高電平時，8位DAC寄存器的輸出隨輸入變化，可以接收來自8位輸入寄存器的數據;當ILE2由高電平變?yōu)榈碗娖?

時，8位DAC寄存器將輸入數據鎖存，其輸出不再變化。當WR2和XFER均為低電平時，ILE2是高電平，否則ILE2為低電平。

8位D-A轉換器由R-2R T形D-A電阻網絡構成，用于D-A轉換，可將8位DAC寄存器輸出端的數字量轉換成與之成比例的電流信號。

可見，8位輸入寄存器和8位DAC寄存器構成了兩級鎖存和緩沖器，這使得DAC0832的使用更加靈活、方便。另外，需要特別注意的是，DAC0832內部有反饋電阻Rfb，但是沒有運算放大器，因此DAC0832工作時必須外接運算放大器。

2.DAC0832的引腳

DAC0832的20個引腳(如圖5-43b所示)根據功能可以分成數據輸入引腳、電源引腳和控制信號引腳，其作用分別如下：

(1)數據輸入引腳

8位數據輸入引腳DI7~DI0，擴展時與單片機的數據線相連，其中DI7是最高位(MSB)，DI0是最低位(LSB)。

(2)電源引腳

Vcc是電源引腳，其電壓范圍為+5~+15V。AGND和DGND分別是模擬地和數字地的引腳，這兩個連在一起，并接地。

(3)控制信號引腳

1)CS是片選信號，低電平有效。當該引腳為低電平時，DAC0832被選中，可以工作，否則不能工作。

2)8位輸入寄存器相關引腳，包括高電平有效的ILE和低電平有效的WR1。只有CS、

WR1和ILE分別為0、0和1時，才能使ILE1為1，否則ILE1為0。當ILE1為1時，8位輸入寄存器能接收DI7~DI0引腳的數據。一旦ILE1由1變?yōu)?，8位輸入寄存器就將其輸入端的數據鎖存于輸出端，不再接收新的數據。

3)8位DAC寄存器控制引腳，包括：低電平有效的WR2和XFER。只有WR2和XFER均為0時，才能使ILE2為1，否則ILE2為0。當ILE2為1時，8位DAC寄存器能接收8位輸入寄存器送來的數據，該數據才能到達8位D-A轉換器并被轉換成模擬量。一旦ILE2由1變?yōu)?，8位DAC寄存器就將其輸入端的數據鎖存于輸出端，而8位D-A轉換器將一直轉換這個被鎖存的數字量。另外，DAC0832的轉換時間約為1μs。為保證轉換正常完成，當Vcc為+5V時，WR2和XFER引腳的負脈沖持續時間應大于375ns;而當Vcc提高到+15V時，該時間應當大于320ns。

4)D-A轉換器相關引腳，包括：VREF是DAC0832內部R-2R T形電阻網絡的參考電壓輸入引腳，電壓范圍為-10~+10V;Rfb引腳與DAC0832內部的反饋電阻Rfb相連，該引腳需要與DAC0832外接運算放大器的輸出引腳相連;Iout1和Iout2是DAC0832內部R-2R T形電阻網絡的電流輸出引腳，應當分別連接到DAC0832外接運算放大器的反相輸入端和同相輸入端。另外，兩個電流輸出引腳的電流之和Iout1+Iout2=常數，當

DAC0832轉換的數字量為255(0FFH=11111111B)時，Iout1達到最大;當DAC0832轉換的數字量為0(00H=0B)時，Iout1達到最小。
