8255A有三種基本工作方式，即方式0、方式1和方式2。

1.方式0

方式0是8255A的基本輸入/輸出方式，其時序如圖5-22所示。在該方式下：

1)C口的高4位和低4位相互獨立，均可被設置為輸入口或輸出口。2)數據單向傳輸，即被設置為輸出的引腳只能輸出數據，反之亦然。3)輸入和輸出操作均不需要選通(即應答)信號。4)輸出具有鎖存功能，而輸入不鎖存。

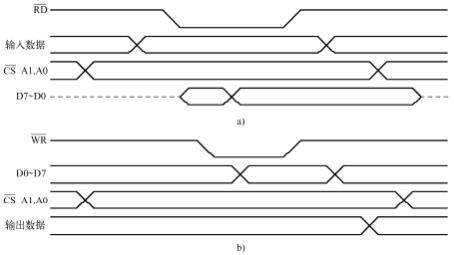

圖5-22 8255A方式0的時序

a)輸入時序b)輸出時序

2.方式1

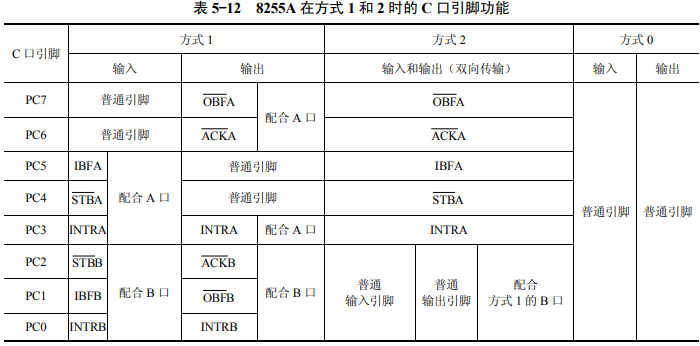

方式1是A口和B口的選通工作方式，C口沒有方式1。在方式1下，A口和B口單向傳輸數據，可以作為輸入引腳或輸出引腳，并且輸入和輸出均鎖存數據。另外，見表5-12，在方式1下，A口和B口均需要C口的某些引腳作為聯絡控制信號，C口未用于聯絡控制信號的其他引腳依然可以作為普通的輸入和輸出引腳使用。圖5-23和圖5-24分別給出了8255A工作方式1的工作示意圖和時序。

圖5-23 8255A工作方式1工作示意圖

a)A口方式1(左圖輸入，右圖輸出)b)B口方式1(左圖輸入，右圖輸出)

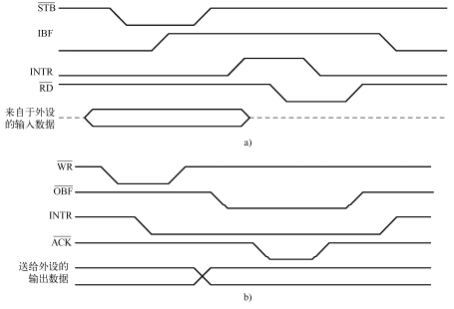

圖5-24 8255A工作方式1的時序

a)輸入時序b)輸出時序

在工作方式1下，若A口和B口為輸入引腳，則C口的引腳功能為：

(1)STB(Strobe)

STB(STBA對應于A口，STBB對應于B口)是輸入選通信號，低電平有效。當外STB引腳為低電平時，A口或B口的數據被裝入8255A的輸入鎖存器。

(2)IBF(Input Buffer Full)

IBF(IBFA對應于A口，IBFB對應于B口)是輸入緩沖器滿信號，高電平有效。IBF輸出高電平表示外設送給8255A的數據已經被鎖存在A口或B口的輸入鎖存器中，但是并未被單片機讀取，因此外設不能再向A口或B口送新數據。

(3)INTR(Interrupt Request)

INTR(INTRA對應于A口，INTRB對應于B口)是8255A輸出的中斷請求信號，高電平有效。當外設發給8255A的數據被A口或B口輸入鎖存，并允許中斷請求發生時，將產生中斷請求信號。該信號用于請求單片機讀取8255A的數據，而該數據實際來自于外設。

(4)INTE(Interrupt Enable)

INTE是8255A的中斷允許信號，通過C口位操作控制字對PC4(對應于A口)或PC2(對應于B口)進行設置。PC4或PC2被置1，則允許對應中斷;被清0，則禁止對應中斷。

若A口和B口為輸出引腳，則C口的引腳功能為：

(1)ACK(Acknowledge)

ACK(ACKA對應于A口，ACKB對應于B口)是外設響應信號，低電平有效。該引腳為低電平表示外設已經取走8255A輸出的數據，此時8255A可以輸出新的數據。

(2)OFB(Out buffer full)

OFB(OFBA對應于A口，OFBB對應于B口)是輸出緩沖器滿信號，低電平有效。該引用腳為低電平表示數據已經出現在8255A的輸出引腳上，可以被外設取走。

(3)INTR(Interrupt Request)

INTR(INTRA對應于A口，INTRB對應于B口)是8255A輸出的中斷請求信號，高電平有效。該引腳連接到單片機的中斷輸入引腳，用于請求單片機向8255A發送新數據。單片機發送給8255A的數據最終被傳送給外設。

(4)INTE(Interrupt Enable)

INTE是中斷允許信號，通過C口位操作控制字對PC6(對應于A口)或PC2(對應于B口)進行設置。PC4或PC2被置1，則允許相應中斷;被清0，則禁止相應中斷。

3.方式2

方式2是A口的雙向(輸入和輸出)工作方式，B口和C口沒有該方式。A口在方式2下，需要C口的5個引腳作為聯絡控制信號;此時，B口只能在工作方式0或方式1;而C口的PC2、PC1和PC0若不用于配合B口工作，則還可以作為普通的I/O口使用。

方式2的工作示意圖和時序分別如圖5-25和圖5-26所示。在該方式下，C口引腳主要作聯絡控制信號，其作用分別如下：

(1)STBA

STBA是輸入選通信號，低電平有效。STBA引腳為低電平時，A口的數據被裝入8255A的輸入鎖存器。

(2)IBFA

IBFA是輸入緩沖器滿信號，高電平有效。IBFA輸出高電平表示外設送給8255A的數據已經被鎖存在A口輸入鎖存器中，但是并未被單片機讀取，因此外設不能再向A口送新數據。

圖5-25 8255A的方式2工作示意圖

圖5-26 8255A方式2的時序

(3)INTRA

INTRA是中斷請求信號，高電平有效。當外設發給A口的數據被輸入鎖存，并允許中斷請求發生時，8255A將產生該中斷請求信號。

(4)INTE1和INTE2

INTE1和INTE2分別是方式2的輸出中斷請求和輸入中斷請求，分別對應于PC6和PC4。與方式1相似，PC6和PC4被置1，則允許相應中斷;被清0，則禁止相應中斷。
