8255A芯片Intel 8086/8088系列的可編程外設接口電路(Programmable Peripheral Interface)簡稱PPI，型號為8255(改進型為8255A及8255A-5)，具有24條輸入/輸出引腳、可編程的通用并行輸入/輸出接口電路。它是一片使用單一+5V電源的40腳雙列直插式大規模集成電路。

8255A的通用性強，使用靈活，通過它CPU可直接與外設相連接。8255A在使用前要寫入一個方式控制字，選擇A、B、C三個端口各自的工作方式，共有三種;一種是各端口的“方式選擇控制字”，它可以使8255A的3個端口工作于不同的操作方式。方式選擇控制字總是將3個端口分為兩組來設定工作方式，即端口A和端口C的高4位作為一組(A組)，端口B和端口C的低4位作為另一組(B組)。另一種控制字是“端口C置1/置0控制字”，它可以使端口C中的任何一位置“1”或置“0”?？刂谱值淖罡呶?D7位)是上述兩種控制字的標識位。即若D7位為“1”，則該控制字為“方式選擇控制字”;D7位為“0”，則該控制字為“端口C置1/置0控制字”。

8255A有兩個8位的控制命令字，即：方式控制字和C口位操作控制字，分別用于控制8255A三個并行I/O端口的工作方式和設置C口單個引腳的狀態。區分這兩個控制字的方法是：檢查控制字的第7位(即最高位)的值，若為1，則是8255A的方式控制字，若為0，則是8255A的C口位操作控制字。

1.方式控制字

8255A的并行端口既可以作輸入引腳也可以做輸出引腳。另外，8255A的A口有三種工作方式(即方式0、1和2)，B口有兩種工作方式(即方式0和1)，而C口除了可以作輸入或輸出引腳外，主要用于輔助A口(在方式1和方式2)和B口(在方式1)工作。方式控制字的格式如圖5-20所示，其作用是控制A口、B口和C口的數據傳輸方向及工作方式。

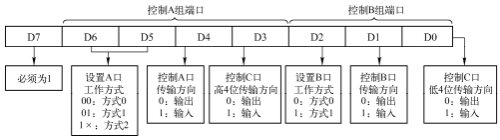

圖5-20 8255A的控制命令字格式

【例5-7】設置8255A各端口的工作方式。已知：8255A與單片機的電路連接關系如圖5-19所示。要求：編寫匯編語言程序，將8255A設置為A口方式0、輸入，B口方式0、輸出，引腳PB7~PB4為高電平，引腳PB3~PB0為低電平，C口上半部分(高4位)為輸出，C口下半部分(低4位)為輸入。

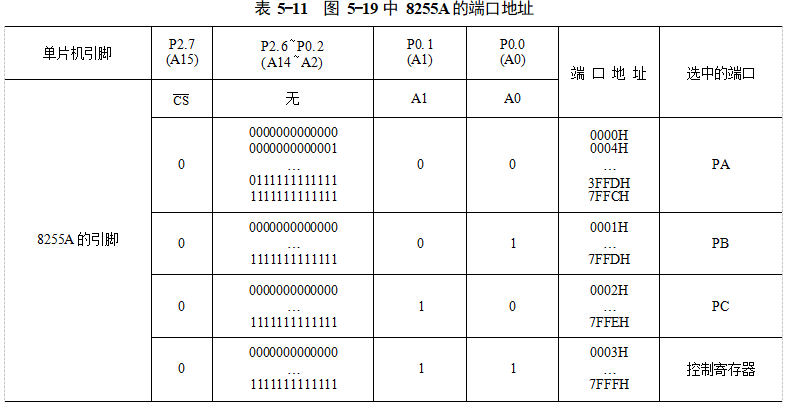

分析：由圖5-20可知，本例所需的8255A控制命令字為10010001B=91H;由表5-11可知，由于單片機地址線中的A14~A2未參與8255A的尋址，所以8255A每個口都有多個不同的地址。在本例中，未參與尋址的地址線被置1，8255A的A口、B口、C口和控制寄存器的地址分別為7FFCH、7FFDH、7FFEH和7FFFH。

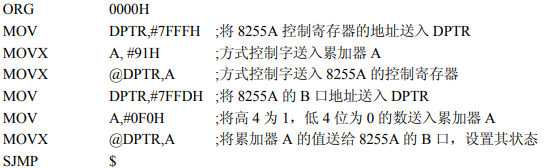

解：匯編語言程序如下：

在例5-7中，B口被設置為方式0的輸出方式，并且通過B口的地址，可以設置B口引腳的狀態。另外，在該例中，若將B口設置為輸入方式，則可以通過下面的指令讀取B口引腳的狀態，并將其存入累加器A中：

2.C口位操作控制字

C口位操作控制字用于將C口的某一位置1或清0，其格式如圖5-21所示。C口位操作控制字的D7必須為0，D6、D5和D4位可以為任意狀態。

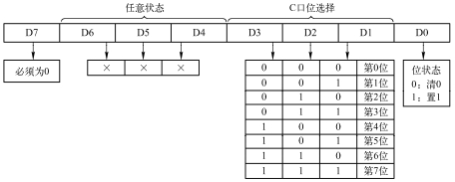

圖5-21 8255A的C口位操作控制字格式

【例5-8】設置8255A端口C的狀態。要求：編寫匯編語言程序，將圖5-19中8255A的C口引腳PC2置1和PC7清0。

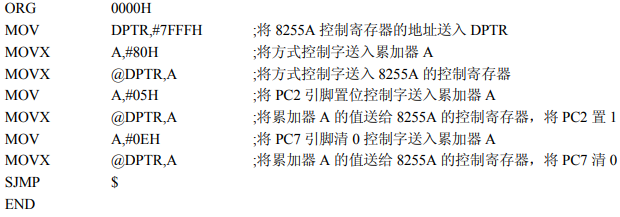

解：為將C口低半字節的PC2置1和高半字節的PC7清0，需先將C口的高半字節和低半字節設置為輸出引腳，對應的方式控制字為10000000B=80H(其中與C口無關的位均設置為0)。將PC2置1和PC7清0的C口位操作控制字分別為00000101B=05H和00001110B=0EH。匯編語言程序如下：
