[導讀]RS-232C標準(即EIA-RS-232C標準)是由美國電子工業協會(Electronic Industry Association，EIA)制定的數據終端設備(DTE)和數據通信設備(DCE)之間進行串行數據交換的通信接口技術標準，其中：縮寫RS(Recommended Standard)代表“推薦標準”，數字232為“標志號”，字母C表示最新一次修改。

RS-232C串行通信接口

RS-232C標準(即EIA-RS-232C標準)是由美國電子工業協會(Electronic Industry Association，EIA)制定的數據終端設備(DTE)和數據通信設備(DCE)之間進行串行數據交換的通信接口技術標準，其中：縮寫RS(Recommended Standard)代表“推薦標準”，數字232為“標志號”，字母C表示最新一次修改。

計算機與計算機或計算機與終端之間的數據傳送可以采用串行通訊和并行通訊二種方式。由于串行通訊方式具有使用線路少、成本低，特別是在遠程傳輸時，避免了多條線路特性的不一致而被廣泛采用。在串行通訊時，要求通訊雙方都采用一個標準接口，使不同的設備可以方便地連接起來進行通訊。RS-232-C接口(又稱EIA RS-232-C)是目前最常用的一種串行通訊接口。它是在1970年由美國電子工業協會(EIA)聯合貝爾系統、調制解調器廠家及計算機終端生產廠家共同制定的用于串行通訊的標準。它的全名是“數據終端設備(DTE)和數據通訊設備(DCE)之間串行二進制數據交換接口技術標準”該標準規定采用一個25個腳的DB25連接器，對連接器的每個引腳的信號內容加以規定，還對各種信號的電平加以規定。

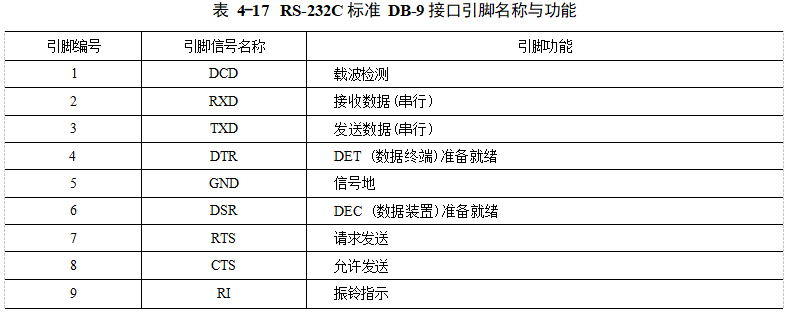

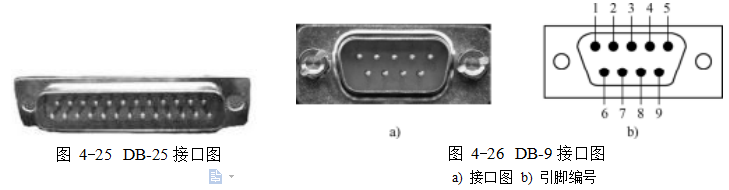

一個完整的RS-232C接口有22根線，采用標準的25芯DB-25接口(見圖4-25)。目前廣泛采用的是簡化后的9芯DB-9接口(見圖4-26)，其引腳定義見表4-17。而在實際應用時，通常僅使用RXD、TXD和GND引腳。

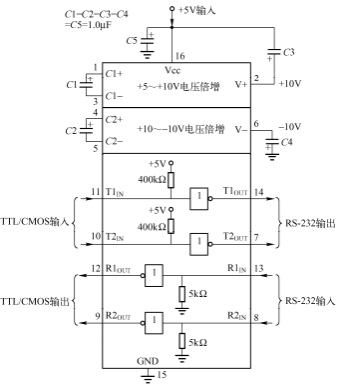

RS-232C接口標準采用負邏輯，+3~+15V為邏輯0，-15~-3V為邏輯1。TTL器件的電源電壓是5V，其高電平和低電平分別約為3.4V和0.2V。CMOS器件的電源電壓范圍為+3~+18V，高電平接近電源電壓，低電平接近0V。因此，RS-232C接口電平與TTL電平及CMOS電平不兼容，需要進行電平轉換后才能相連。常用的TTL與RS-232C電平的轉換芯片是MAX232，其引腳和內部邏輯功能如圖4-27所示。

圖4-27 MAX232的引腳和內部邏輯功能

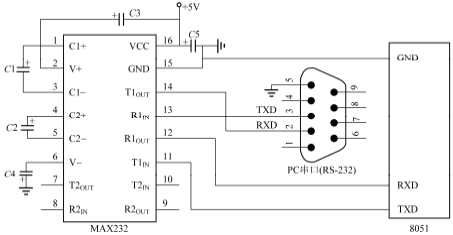

需要指出，PC串口采用的是RS-232接口標準，需按照如圖4-28所示的方式與單片機串口連接。另外，采用TTL電平和采用RS-232C電平的串口數據傳輸距離不同，TTL串口的傳輸距離在1m范圍內，而RS-232C串口的傳輸距離在15m范圍內。RS-232C串口的傳輸速度范圍為0~20000bit/s。

圖4-28單片機串口與PC串口的電路連接

RS-485串行通信接口

RS-485是美國電子工業協會在RS-232C之后推出的一種通信接口技術標準。RS-485接口采用半雙工傳輸模式，以平衡差動的方式傳輸數據，與RS-232C接口相比，具有更好的抗干擾性、更遠的傳輸距離(最大傳輸距離為1200m)、更快的傳輸速度(最高傳輸速度為10Mbit/s)和更低的成本，并且能進行一對多點的通信，在工業控制領域應用廣泛。

RS-485接口的最大傳輸距離標準值為4000英尺(約1219米)，實際上可達3000米，另外RS-232-C接口在總線上只允許連接1個收發器，即單站能力。而RS-485接口在總線上是允許連接多達128個收發器。即具有多站能力，這樣用戶可以利用單一的RS-485接口方便地建立起設備網絡。應用RS-485可以聯網構成分布式系統。RS-485的節點數主要是依接收器輸入阻抗而定。

因RS-485接口具有良好的抗噪聲干擾性，長的傳輸距離和多站能力等上述優點就使其成為首選的串行接口。因為RS485接口組成的半雙工網絡一般只需二根連線，所以RS485接口均采用屏蔽雙絞線傳輸。RS485接口連接器采用DB-9的9芯插頭座，與智能終端RS485接口采用DB-9(孔)，與鍵盤連接的鍵盤接口RS485采用DB-9(針)。

在平衡差動方式下，RS-485接口使用一對雙絞線，以差分驅動方式(Differential Driver Mode)傳輸信號。雙絞線中一根為A、另一根定義為B，兩根線之間的電平差在+2~+6V范圍內和在-6~-2V范圍內，分別代表兩個不同的邏輯狀態0和1。兩根線的共模電壓必須在-7~+12V范圍內，否則無法正常通信，甚至可能損壞設備。另外，在RS-485通信協議中，還有使能信號，用于允許和禁止接口接收器和驅動器的輸出操作。

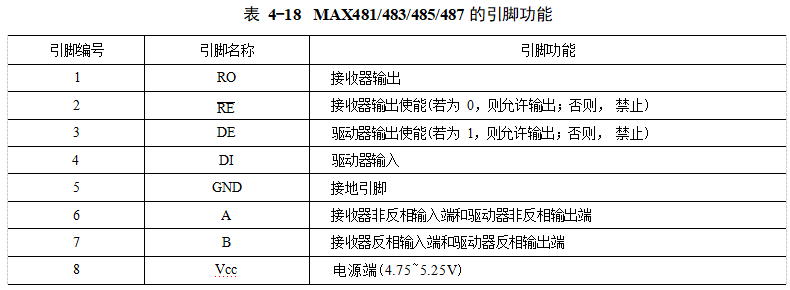

常用的RS-485電平與TTL電平的轉換芯片有MAX481/483/485/487等，其內部電路及引腳圖如圖4-29所示，其引腳功能見表4-18。
