MCS-51單片機中斷系統的結構如圖4-1所示。MCS-51單片機有5個中斷源，分別是2個外部中斷源、2個定時/計數器中斷源和1個串行接口中斷源。與中斷系統有關的寄存器有TCON、SCON、IE和IP，它們都可以按位尋址，其中的每一位都可以通過指令來設置。

圖4-1 MCS-51中斷系統的結構

下面結合圖4-1介紹MCS-51單片機中斷系統的基本工作流程。

(1)中斷的觸發

單片機兩個外部中斷源INT0和INT1的中斷請求信號來自單片機的外部引腳INT0和INT1。有效的外部中斷請求信號(即中斷觸發方式)可以是低電平信號或電平的下降沿信號。

定時/計數器T0和T1可以工作在計數和定時兩種工作方式下，兩種工作方式都可以產生中斷請求。工作于計數方式時，定時/計數器記錄T0和T1引腳上的脈沖個數，當脈沖數達到指定值時，將產生中斷請求;工作于定時方式時，定時/計數器通過記錄機器周期的個數完成定時工作，定時時間到時將產生中斷請求。

單片機的串行通信接口(簡稱串口)可以向外發送數據或從外部接收數據，通常TXD引腳發送數據，RXD引腳接收數據。串口每發送或接收完一個字符幀后都會發出中斷請求，分別被稱為發送中斷請求和接收中斷請求。

另外，在MCS-51單片機中，串口的發送中斷和接收中斷雖然不同，但卻被當作同一個中斷源，對應同一個中斷服務處理程序。

(2)中斷請求

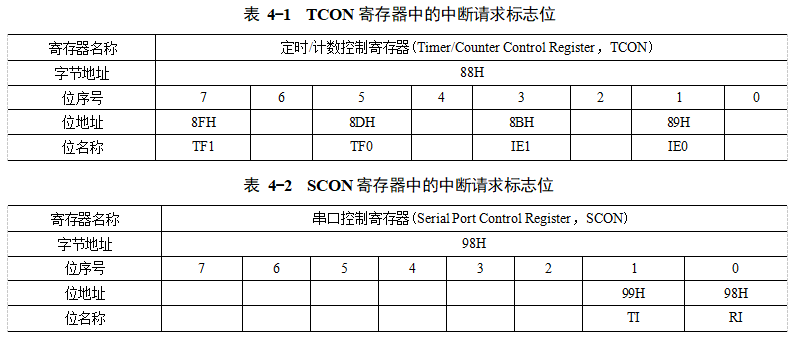

單片機給每個中斷事件分配了一個中斷請求標志位，當某一中斷源發出中斷請求時，其對應的中斷請求標志位被置1，以表示該中斷發出了中斷請求。外部中斷INT0和INT1、定時/計數器T0和T1以及串口發送中斷和接收中斷的中斷請求標志位分別為IE0、IE1、TF0、TF1、TI和RI，這些中斷請求標志位分別存放在定時/計數器控制寄存器TCON(見表4-1)和串口控制寄存器SCON(見表4-2)中。

單片機只能根據中斷請求標志位的狀態判斷中斷請求是否發生，若中斷發生則中斷請求標志位為1，否則為0。若中斷請求標志位為1且該中斷沒有被屏蔽，則單片機將執行該中斷的中斷服務處理程序。中斷請求被處理后，應及時地將其中斷請求標志位清0，否則單片機將誤認為中斷請求未消失。

需要特別注意的是，對于2個外部中斷和2個定時/計數器中斷，單片機響應中斷請求并進入中斷服務處理程序后，單片機硬件會自動將中斷源所對應的中斷請求標志位清0;而串口中斷的中斷請求標志位不會被單片機硬件自動清0，需要在程序通過指令清0，即“CLR TI”或“CLR RI”。

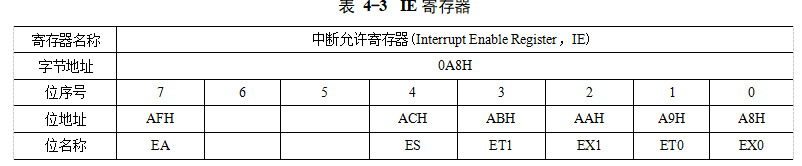

(3)中斷的開放與屏蔽MCS-51單片機的所有中斷源均可被屏蔽。中斷源的開放與屏蔽由中斷允許寄存器IE(見表4-3)控制。IE寄存器中各位的定義如下：

1)EX0：外部中斷0(INT0)的中斷允許位。

2)ET0：定時/計數器0(T0)的中斷允許位。

3)EX1：外部中斷1(INT1)的中斷允許位。

4)ET1：定時/計數器1(T1)的中斷允許位。

5)ES：串口的中斷允許位。

6)EA：CPU中斷總允許位。

上述標志位被置1，則對應的中斷源被開放(即允許)，被清0則屏蔽(即禁止)對應的中斷源。例如：若EX0=0、ET0=0、EX1=1、ET1=0和ES=1，則除了外部中斷1和串口中斷被開放外，其他幾個中斷均被屏蔽。中斷總允許位EA相當于中斷的總開關，若EA=0，則所有中斷被禁止;若EA=1，則中斷源是否被禁止，將由其自身的中斷允許位決定。

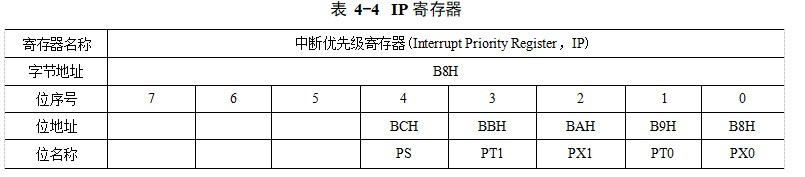

(4)中斷優先級別和中斷嵌套MCS-51單片機僅有兩個中斷優先級別，即高級和低級。中斷源的中斷優先級別由中斷優先級寄存器IP(見表4-4)決定。IP寄存器各位的定義如下：

1)PX0：外部中斷0(INT0)的中斷優先級設定位。

2)PT0：定時/計數器0(T0)的中斷優先級設定位。

3)PX1：外部中斷1(INT1)的中斷優先級設定位。

4)PT1：定時/計數器1(T1)的中斷優先級設定位。

5)PS：串口中斷的優先級設定位。

上述位若被置1，則對應的中斷源被設定為高級別中斷，否則被設定為低級別中斷，即單片機利用寄存器IP將所有中斷源分成高級別和低級別兩類。例如：若PX0=0、PT0=1、PX1=1、PT1=0和PS=1，則外部中斷0和定時/計數器1被設定為低級別中斷，而定時/計數器0、外部中斷1和串口中斷均為高級別中斷。此時，若串口和定時/計數器1同時發出中斷請求，單片機將首先響應和處理其中的高級別中斷，即串口中斷。

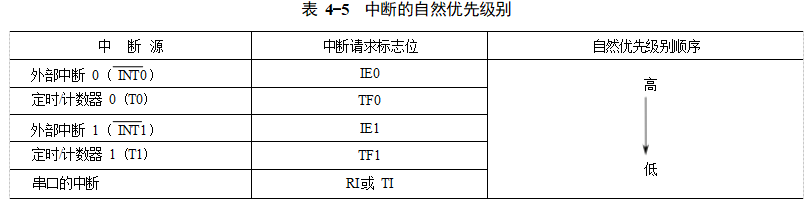

另外，MCS-51單片機又在同一中斷優先級別內設定了自然優先級別，見表4-5。當多個同級別中斷同時發出中斷請求時，單片機中斷系統將按照自然優先級別進行中斷排序，并首先響應其中自然優先級別最高的中斷。
