當需要清0操作的字節單元的個數增加時，程序中MOV指令的個數也會隨之增加。為了降低程序中重復代碼的數量，縮短程序的長度，可以采用循環程序結構進行程序設計。

【例3-64】編寫程序，將片內RAM中地址為40H~7EH的存儲單元清0。

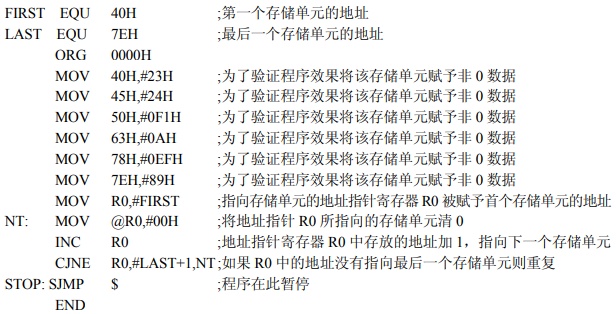

參考程序

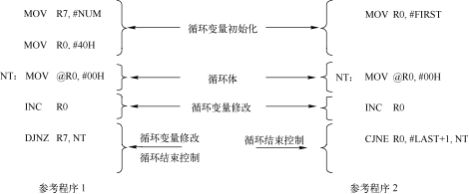

由例3-64可知，如圖3-10所示，循環結構程序由循環變量初始化、循環體、循環變量修改和循環結束控制等部分構成。例3-64中兩個參考程序的主要差別是循環結束控制方式不同，參考程序1通過已知的循環次數控制程序結束，而參考程序2則通過循環結束條件控制循環次數。

圖3-10例3-64源程序的結構劃分

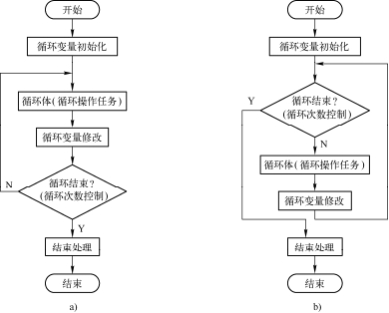

另外，根據循環結束控制所處的位置，可以將循環程序分為直到型循環和當型循環。直到型循環先執行循環體后進行循環結束條件的判斷，當型循環則與之相反，如圖3-11所示。

圖3-11直到型和當型循環結構程序流程圖

a)直到型循環b)當型循環

若循環中嵌入循環則為多重循環，否則為單重循環，如例3-64的兩個參考程序均屬于單重循環程序。下面舉例說明單重循環和多重循環程序的設計方法。

1.單重循環程序

【例3-65】將片內RAM中地址從60H開始的20H個單字節數據相加。要求：和為雙字節數據，并按照由高字節到低字節的順序存放于片內RAM的41H和40H單元中。

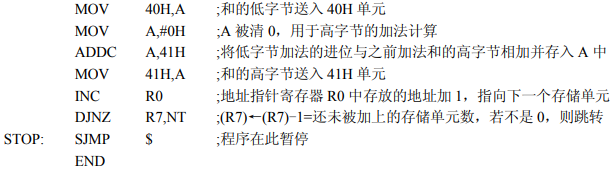

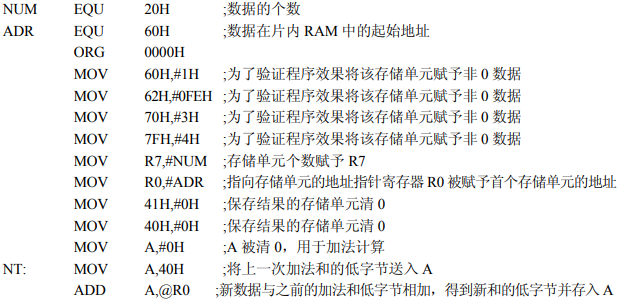

解：參考程序如下：

在該參考程序中，數據低字節加法不需要考慮進位，因此使用ADD指令;而低字節加法可能產生進位，且該進位必須加入到高字節的運算結果中，所以高字節加法應使用帶進位的加法指令A(yù)DDC。

【例3-66】將片外RAM中地址從1234H開始的20H個單字節分別存入片內RAM中地址從50H開始的20H個字節單元中。

解：參考程序如下：

【例3-67】計算下面這段延時程序執行一遍所需的時間，假設單片機晶振頻率為12MHz。

解：

1)單片機的機器周期是晶振周期的12倍，可得機器周期T=12/(12MHz)=1μs。

2)這是一個單重循環程序，第一條指令將0FFH送入R7后，第二條指令DJNZ將重復執行R7次，即0FFH次，因此這段程序的執行時間是所有指令的機器周期數乘以執行次數再相加的和，即：1μs×1+2μs×0FFH=511μs=0.511ms。

3)被稱為延時程序是因?yàn)檫@樣的程序僅對所涉及的寄存器(或存儲單元)數據產生影響，并且執行用時是可以計算的，在單片機系統程序中僅用于消耗時間。

4)若第一條指令將0送入R7，則該程序的執行時間將達到最長，即：1μs×1+2μs×(0FFH+1)=513μs=0.513ms。

5)如果單片機晶振周期改為6MHz，則機器周期T=12/6MHz=2μs，該延時程序的執行時間將加倍。

2.多重循環程序

【例3-70】計算下面這段延時程序執行一遍所需的時間，假設單片機晶振頻率為12MHz。

解：

1)在此段程序中，例3-69的程序作為內循環被嵌入另一個外循環中，外循環的次數為R6=14H。因此，內循環指令將與外循環控制指令“DJNZ R6,DL”一起執行14H次。

2)本程序?yàn)殡p重循環程序，執行的時間為：1μs×1+(511μs+2μs)×14H=10261μs。

【例3-71】片內RAM中50H單元開始存有一個長度為N的字節型無符號數據塊，請將該數據塊中的數據按照由小到大的順序(即升序)重新排序。

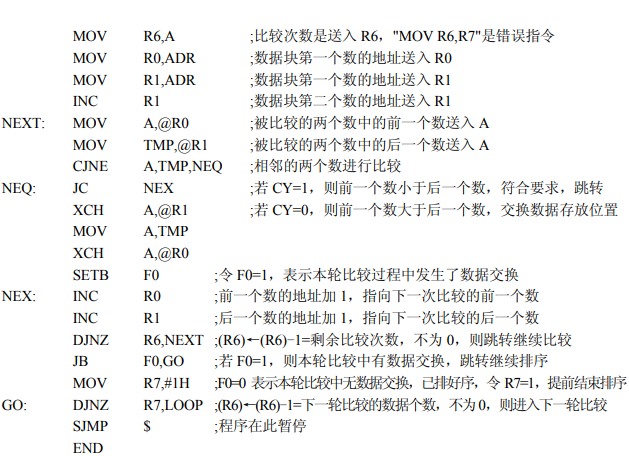

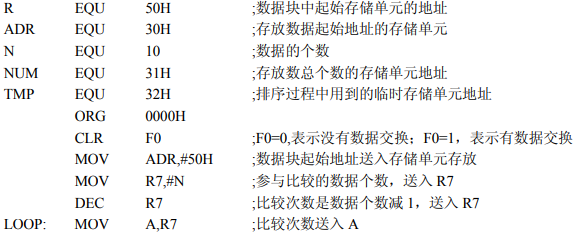

解：參考程序如下：

該參考程序使用了“冒泡法”排序，該排序方法每次僅比較相鄰的兩個數(即第一個數與第二個數比較，第二個數與第三個數比較，依此類推)，若不符合排序規則(本例中要求按從小到大排序)，則交換這兩個數據。每輪排序?qū)⑺邢噜彽臄?shù)比較一遍后，最大數將被存入?yún)⑴c本輪排序的地址最大的存儲單元中，而且該存儲單元中的數將不參與下一輪排序。另外，本參考程序使用了兩條DJNZ指令，屬于雙重循環程序，內、外循環次數分別由R6和R7控制。

特別需要注意，在設計循環程序時，為避免出現“死循環”(即循環體執行無限次)，必須遵循以下設計原則：

1)不能從循環體外直接跳入循環體內。

2)不能從外循環直接跳入內循環。

3)內、外循環不能相互交叉。
