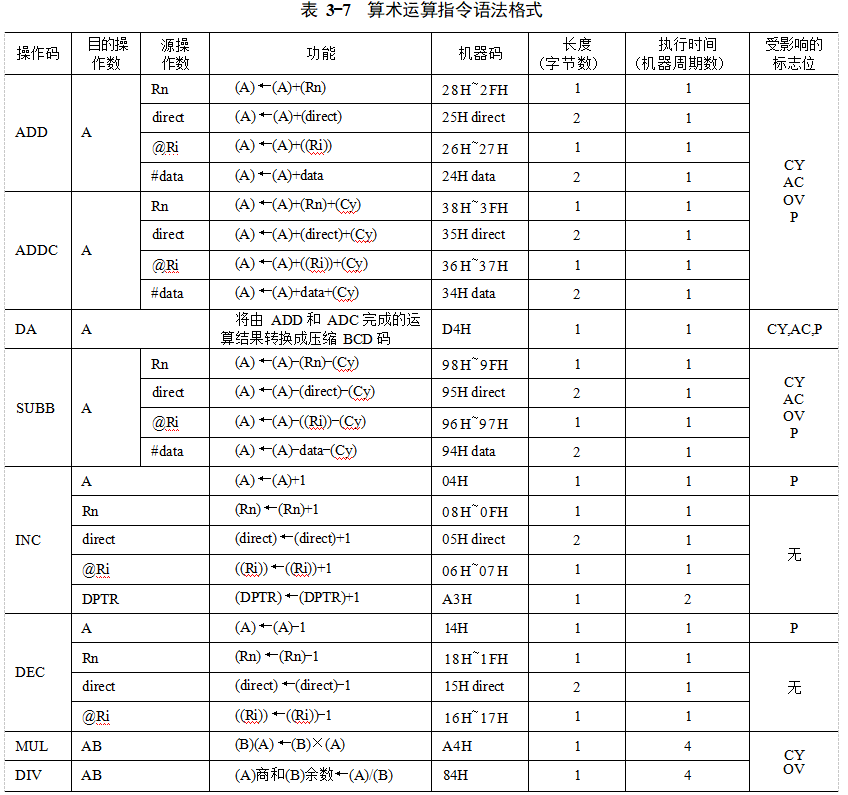

算術運算指令包括加、減、乘和除法指令，其語法格式見表3-7。由表3-7可知，算術運算指令會對PSW中的某些位產生影響。

1.加法指令A(yù)DD和ADDC

ADD指令將源操作數和累加器A中的數相加，加法的結果存入累加器A，并且運算結果會影響PSW中的CY、OV、AC和P標志位。ADD指令對標志位的影響如下：當加法結果的第7位有進位時，則進位標志位CY被置1，否則被清0;如果加法結果的第3位有進位，則輔助進位標志位AC被置1，否則被清0;如果加法結果的第6位和第7位的進位情況不一致，則溢出標志位OV被置1，否則被清0;運算結束時，奇偶標志位P的值由累加器A中的數決定，若累加器A中的值以二進制表示后，其中“1”的個數為奇數個，則P為1，否則P為0。

ADDC指令與ADD指令的唯一區別是，前者在源操作數和累加器A的加法基礎上再加上CY中的值。

2.十進制調整指令DA

指令A(yù)DD和ADDC將其源操作數和目的操作數作為二進制數(或十六進制數)進行加法計算，遵循“逢2進1”(或“逢16進1”)的二進制(或十六進制)計算規則，得到的運算結果為二進制數(或十六進制數)。如果用ADD和ADDC指令進行壓縮BCD碼(十進制數)的加法計算，則得不到正確的十進制計算結果，而使用DA指令可以將ADD和ADDC指令的運算結果調整為十進制的運算結果。

使用“DA A”指令進行十進制調整時，必須滿足以下要求：在DA指令之前必須進行ADD或ADDC加法運算，并且參與加法運算的操作數必須是壓縮BCD碼數。

“DA A”指令調整時，先處理“個位”，再處理“十位”，“個位”的處理結果將影響“十位”的調整，具體步驟如下：

(1)調整BCD碼運算結果的“個位”

1)若累加器A中運算結果的“個位”(即低4位)數大于9(非BCD碼)，則在累加器A的“個位”上加“6”。這樣做是因為：在BCD碼計算時，結果大于9則應產生進位，但是ADD和ADDC按照十六進制進行計算，只有結果大于15時才進位，從而導致“晚”進位，所以此時加“6”相當于將“逢16進1”的十六進制運算強制調整為“逢10進1”十進制運算。

2)若累加器A中運算結果的“個位”(即低4位)產生進位(輔助進位標志位(AC)=1)，則在累加器A的“個位”上加“6”。這樣處理的理由是：“個位”產生進位，意味著BCD碼加法結果的個位大于15而產生了進位，但是該進位將使BCD碼加法結果的個位數被減去16，而正常的十進制加法進位應該使個位數被減去10，所以需通過加“6”操作補上多減去的“6”。

(2)調整BCD碼運算結果的“十位”

若累加器A中運算結果的“十位”(即高4位)數大于9(非BCD碼)或累加器A中“十位”產生進位(進位標志位(CY)=1)，則在累加器A的“十位”上加“6”。這樣做的原因與步驟(1)相似。

【例3-34】DA指令舉例。

以下程序段可以完成壓縮BCD碼的加法運算88H+02H=90H。

3.減法指令SUBB

SUBB指令將累加器A中的數減去源操作數和進位標志位CY，并將減法結果存入累加器A，其運算結果會影響PSW中的CY、OV、AC和P標志位。SUBB指令對標志位的影響如下：當減法的第7位有借位時，則進位標志位CY被置1，否則被清0;如果減法結果的第3位有借位，則輔助進位標志位AC被置1，否則被清0;如果減法結果的第6位和第7

位的借位情況不一致，則溢出標志位被置1，否則被清0;運算結束時，奇偶標志位P的值由累加器A中的數決定，若累加器A中的值以二進制表示后，其中“1”的個數為奇數個，則(P)=1，否則(P)=0。

【例3-35】SUBB指令舉例。確定下段程序執行后，累加器A和PSW的值。

解：運行結果是(A)=8CH、(PSW)=0C1H(即P=1、OV=0、AC=1和CY=1)。

4.加1指令I(lǐng)NC和減1指令DEC

INC指令和DEC指令分別對指令中唯一的操作數進行加1和減1操作，并將結果送回操作數。除了“INC A”和“DEC A”指令將影響奇偶標志位P以外，其他INC和DEC指令均不影響任何標志位。注意：這里所說的“不影響”是指標志位原來的狀態保持不變。另外，“INC DPTR”指令進行16位數加1操作，該指令執行時，先將DPL加1，若產生進位，則將DPH加1，并且DPL加1和DPH加1產生的進位不影響AC和CY。另外，無“DEC DPTR”指令。

還需特別注意的是：若用INC和DEC修改單片機并行I/O口(P0~P3)的引腳狀態，如指令“INC P0”，則指令執行時采用的是“讀-修改-寫”方式，即先從端口的輸出鎖存器(而不是端口的引腳)讀取端口數據，然后修改該數據(INC指令進行加1操作，DEC指令進行減1操作)，最后將修改結果輸出到端口引腳上。

5.乘法指令MUL

乘法指令的格式見表3-7，乘法的被乘數和乘數均為8位無符號數，且默認存放在累加器A和寄存器B中。乘積為16位無符號數，其低8位存放于累加器A中，高8位存放在寄存器B中，如圖3-2所示。

圖3-2乘法指令示意圖

乘法指令對標志位的影響為：若乘積大于0FFH，則溢出標志位OV被置1，否則被清0;進位標志位總會被乘法指令清0。

6.除法指令DIV

除法指令的格式見表3-7。與乘法指令相似，除法指令的被除數和除數均為8位無符號數，被除數默認放在累加器A中，除數默認放在寄存器B中。除法的商和余數均為8位無符號數，分別存于累加器A中和寄存器B中，如圖3-3所示。

圖3-3除法指令示意圖

除法指令對標志位的影響：若除數不為0，則溢出標志位OV和進位標志位CY均被清0;若除數為0，則溢出標志位(OV)被置為1，且累加器A和寄存器B的值是不確定的。
