單看標題，你是否能猜出這家公司來？昨天，這家公司又發布了一款新品，號稱業界最高端的FPGA。昨天，賽靈思（Xilinx）宣布推出Versal ACAP 產品組合第三大產品系列—— Versal Premium。一款號稱業界最高端的FPGA，具備高度集成且功耗優化的網絡硬核，是業界帶寬最高、計算密度最高的自適應平臺。

這里有個近兩年被賽靈思頻頻提及的詞匯“ACAP”（Adaptive Compute Acceleration Platform，自適應計算加速平臺），并不像它的讀音“A-cup”那么平平無奇，實則非常有料，2018年3月19日剛推出那會，上任沒幾個月的賽靈思CEO Victor Peng就稱其為“技術顛覆”，是自賽靈思發明FPGA以來最卓越的工程成就。

此話不假，從賽靈思中國官網新聞稿對自己稱謂就可以看出。在推出ACAP前，自稱“All  Programmable技術和器件的全球領先企業賽靈思”，推出ACAP后，自稱“自適應和智能計算的全球領先企業賽靈思”。小樣兒，換個馬甲就不是FPGA公司了？這神秘的ACAP為何讓賽靈思如此沉迷？

將FPGA玩出花來

1985年，賽靈思發明了FPGA（現場可編程門陣列）。自從發明FPGA之后，就像點了一根FPGA的呲花，到處綻放。

據不少媒體介紹賽靈思都喜歡引用這樣一句話，“賽靈思不僅是FPGA發明者，也是首個將FPGA和Arm集成到一起的企業；全球首款軟件/硬件可編程的SoC、全球首個2.5D的FPGA、全球首個ASIC增強型設計套件、首款異構多處理器MPSoC和首款數字與模擬結合RFSoC的推出者?！?

當然，這哥們還推出過全球首款3D IC；去年8月推出了世界上最大容量的FPGA——Virtex UltraScale+ VU19P。再翻開其官網新聞欄，會發現各種“全球最快”、“業界首款”、“全球最高性能”……詞匯泛濫，沒轍，誰叫你是FPGA發明者，你說什么都對。

將FPGA玩的最深沉的方式，就是如此這般玩出花來，最后連自己都錘，比如ACAP。

在昨天的Versal Premium ACAP發布會上，賽靈思產品線營銷與管理高級總監Sumit Shah就表示，“它將會達到最新一代FPGA帶寬的3倍?！碑斎唬诮榻B其優勢時，賽靈思發言人用Versal Premium ACAP和自家FPGA比了又比，生怕大家不知道它在自錘。

賽靈思產品線營銷與管理高級總監Sumit Shah

只要我顛覆自己的速度大于行業發展速度，你就看不出我在自錘，只看見我在創新。ACAP就是一種預判式的自錘。

當初2018年3月，賽靈思稱ACAP是一款具有革命性意義的新型異構計算器件，其功能遠超傳統的 CPU、GPU和FPGA。從5、6年前，賽靈思就開始謀劃從器件到平臺的戰略轉型。

CEO Victor Peng說，Versal ACAP 是賽靈思多年軟硬件投資及過去 35 年產品架構全部知識的積累。Versal ACAP是一項重大的技術突破，它將面向所有應用和各種開發者開啟一個異構計算加速的新時代。2018年賽靈思就表示，ACAP 歷經四年的研發，累積研發投資逾 10 億美元。

ACAP 的核心是新一代的 FPGA 架構，結合了分布式存儲器與硬件可編程的 DSP 模塊、一個多核 SoC 以及一個或多個軟件可編程且同時又具備硬件自適應性的計算引擎，并全部通過片上網絡（NoC）實現互聯。ACAP還擁有高度集成的可編程I/O功能，根據不同的器件型號這些功能從集成式硬件可編程存儲器控制器，到先進的SerDes收發器技術，前沿的RF-ADC/DAC和集成式高帶寬存儲器（HBM）。

軟件開發人員將能夠利用 C/C++、OpenCL 和 Python 等軟件工具應用 ACAP 系統。同時，ACAP也仍然能利用FPGA工具從RTL級進行編程。

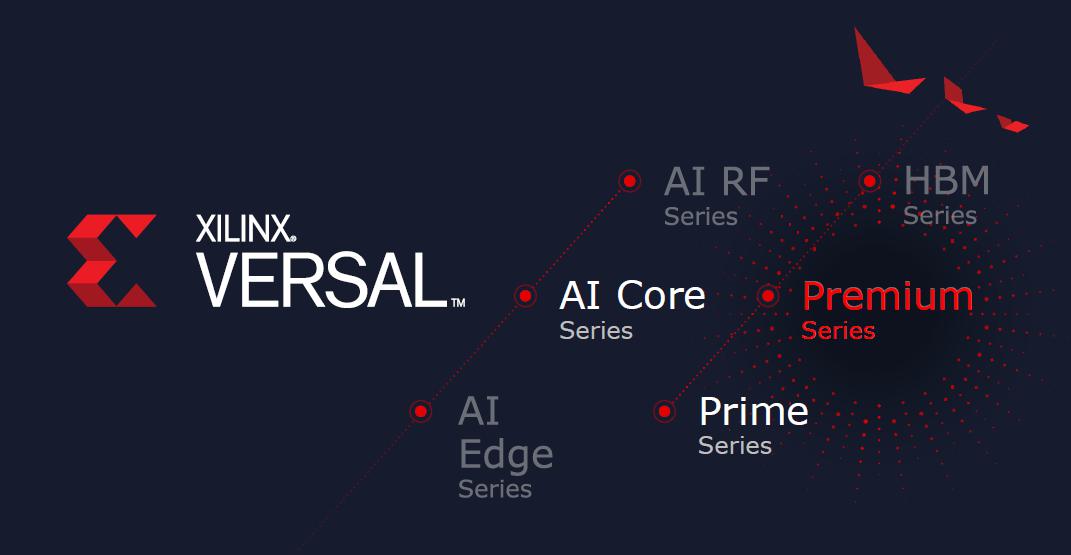

目前，算上昨天發布的Versal Premium，賽靈思已經發布了三個系列的Versal ACAP，還有兩款去年6月19日開始面向客戶交付的Versal AI Core 和 Versal Prime 系列器件。

關于客戶反饋，賽靈思高端 ACAP 與 FPGA 高級產品線經理Mike Thompson表示：“Versal AI Core和Versal Prime現在已經是有幾百家客戶，反響非常好，而且在大家的支持下他們也希望我們能夠加速它的生產，Versal AI Core大概能夠提速2個季度，在今年的時候就能夠生產?！?

賽靈思高端 ACAP 與 FPGA 高級產品線經理Mike Thompson

Versal Premium憑什么稱為旗艦級？

賽靈思大中華區銷售副總裁唐曉蕾（Maria Tang）稱Versal Premium是旗艦級產品，是Versal產品中高端的存在。具備高度集成且功耗優化的網絡硬核，是業界帶寬最高、計算密度最高的自適應平臺。據悉，其專為在散熱條件和空間受限的環境下運行最高帶寬網絡，以及那些需要可擴展、靈活應變應用加速的云提供商而設計。

賽靈思大中華區銷售副總裁唐曉蕾（Maria Tang）

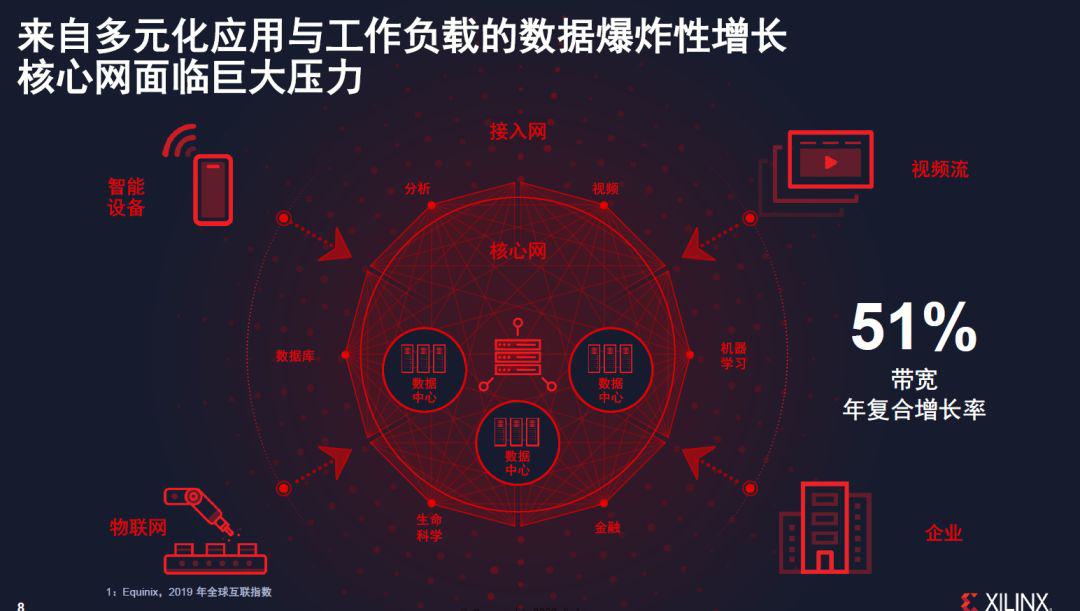

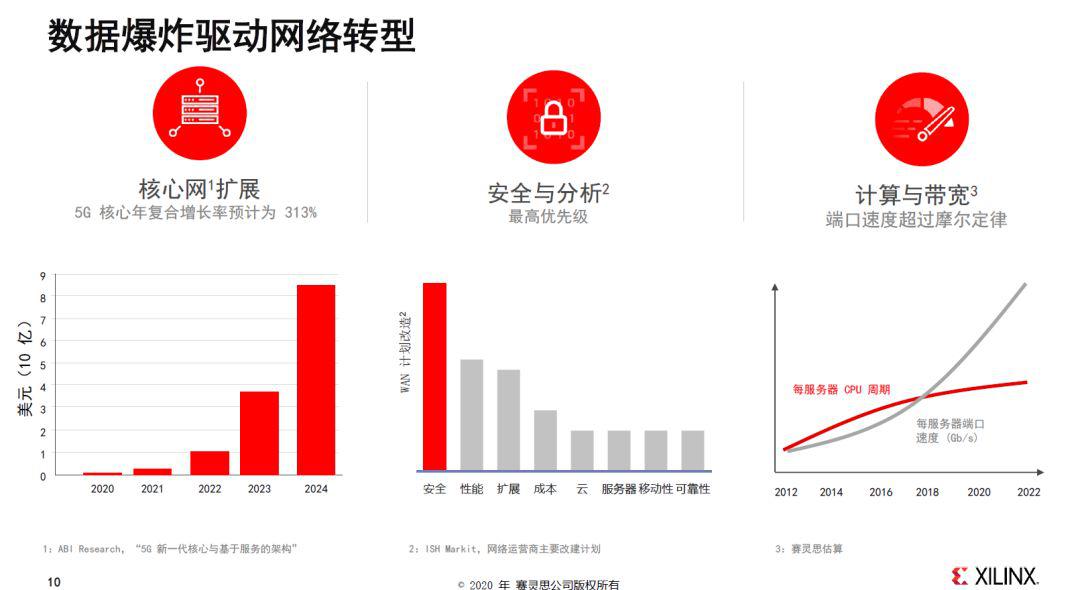

為什么這款產品能用這么多褒義詞，且瞄準最高帶寬網絡以及云提供商？數據顯示，2019年區域流量容量提升了100倍，帶寬年復合增長率達到了51%。我們正處于來自多元化應用與工作負載的數據爆炸性增長時代，核心網面臨巨大壓力。

資料顯示， Versal Premium 采用臺積電7nm工藝制程打造而成，融軟件可編程能力與動態可配置硬件加速、預制連接和安全功能為一體，能夠加快產品上市進程。Versal Premium 系列可提供比當前FPGA高達三倍的吞吐量，且內置以太網、Interlaken 和加密引擎。

該系列提供了當前部署主流FPGA兩倍的計算密度，同時還面向持續擴展的多元化且不斷演進的云工作負載及網絡工作負載，提供了靈活應變的能力。

此外，通過網絡硬核IP的突破性集成，成就了單芯片 400G 和 800G 的解決方案。面向下一代網絡和云部署，Versal Premium 在軟件和硬件開發者皆可輕松編程的可擴展平臺上，提供了出色的帶寬和計算密度，實現了加速功能的優化并大幅降低了總擁有成本。

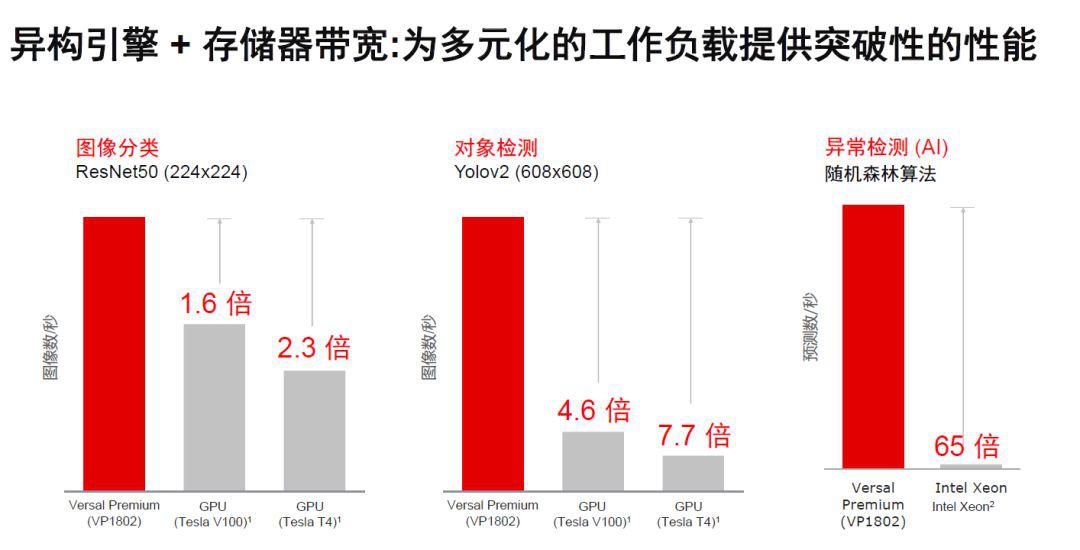

在賽靈思眼中，這是一款懟天懟地對空氣的產品，在圖像分類上，Versal Premium特斯拉 V100 GPU性能的1.6倍，是特斯拉T4 GPU的2.3倍，對象檢測上分別提高了4.6倍和7.7倍，自異常檢測（隨機森林算法）上是英特爾至強CPU的65倍。

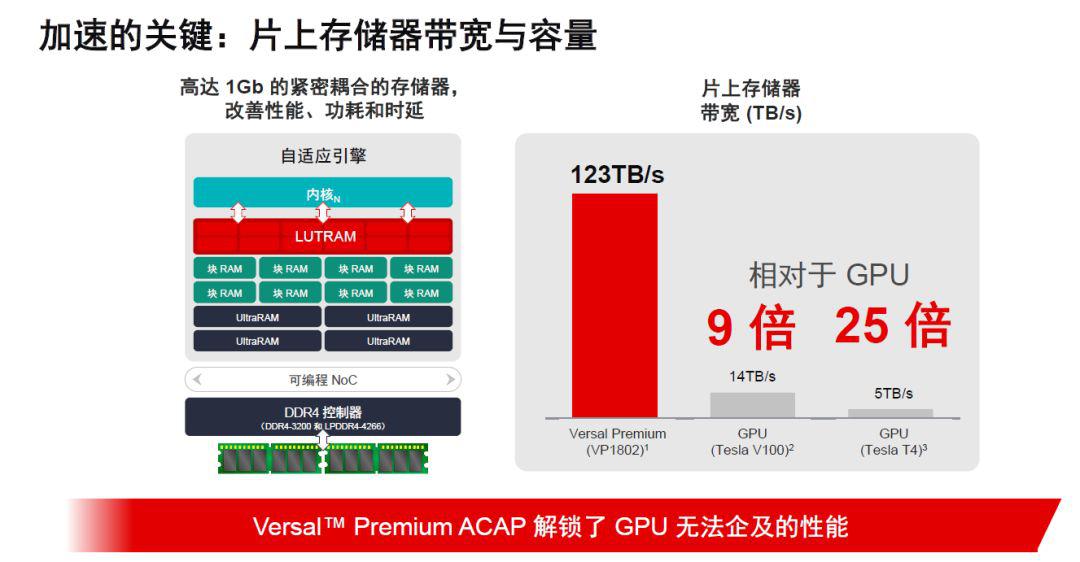

片上存儲器帶寬與容量，能比GPU最高可以提升25倍。

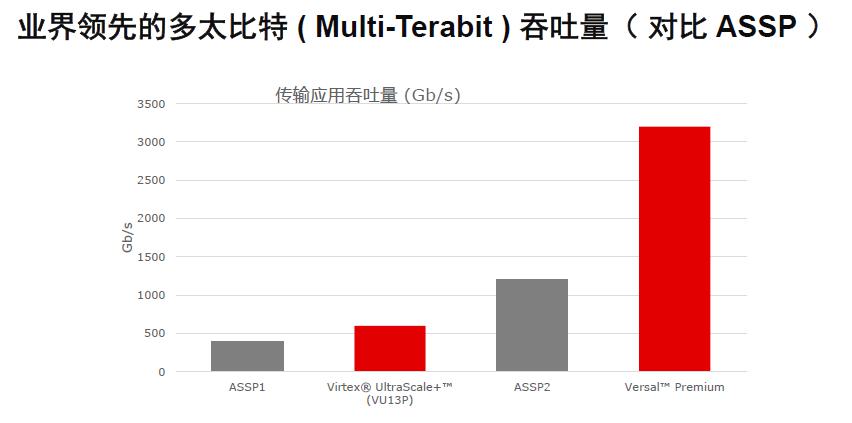

在吞吐量這張對比圖上，柱形圖又高的夸張。

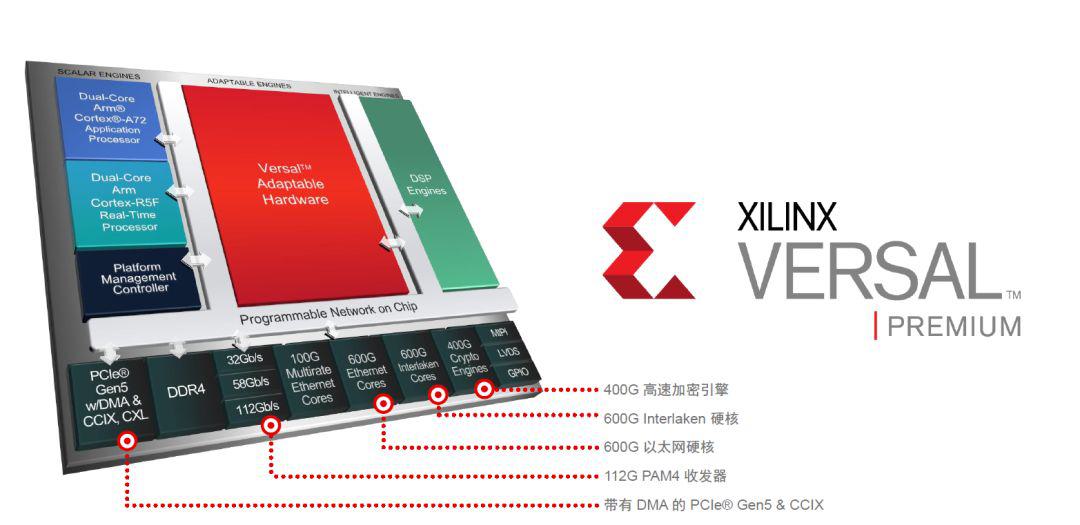

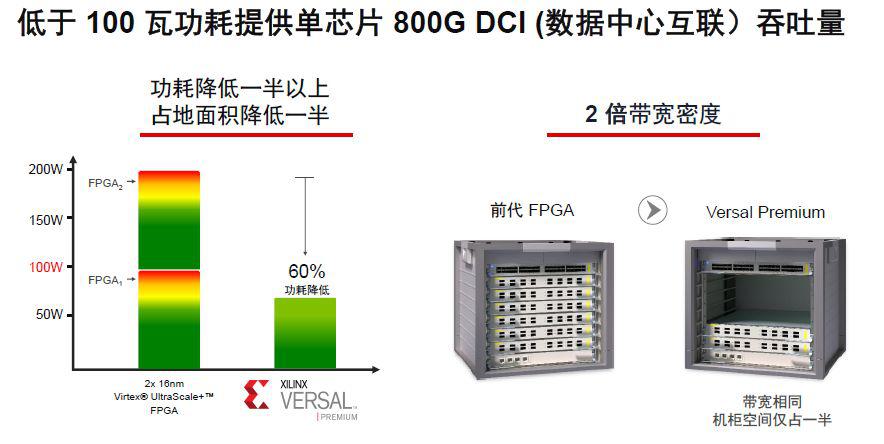

Versal Premium 系列提供了高達9Tb/s的可擴展、自適應串行帶寬。具體方法是將112G PAM4收發器與集成的網絡功能模塊用于核心網、城域網和數據中心互聯（DCI）基礎設施，將每端口帶寬密度提高兩倍，并降低時延高達 50%。

這種預制連接可實現安全的多太位以太網（ multi-terabit Ethernet ），靈活支持各種數據速率與協議。通道化以太網硬核能夠以最小占板空間提供高達 5Tb/s 的吞吐量，同時高速加密引擎可提供高達 1.6Tb/s 的加密線路速率吞吐量，并支持 AES-GCM-256/128、MACsec 和 IPsec 。

上面這些頎長的紅色柱形圖，讓人感受Versal Premium在性能上的壓抑感，難道就沒有對手了嗎？Sumit表示：“如果一定要對標的話，那就是我們的競爭對手Angelix。但是這個比較也不是特別恰當，首先Versal Premium集成規模和程度要遠遠高于Angelix，而且Premium產品組合的范圍也比它廣得多?！痹僬f到工藝節點，賽靈思采用的7nm，似乎又讓英特爾10nm欲哭無淚。

供貨情況方面，Versal Premium 系列將于 2021 年上半年開始為早期用戶提供樣品。目前已提供文檔，客戶可立即使用 Versal Prime 評估套件開始原型設計。Versal Prime 器件與 Versal Premium 器件擁有眾多相同的架構模塊，支持引腳遷移至 Versal Premium。

“賽靈思是FPGA、硬件可編程 SoC 及 ACAP 的發明者，旨在提供業界最具活力的處理器技術?！辟愳`思在官網簡介中如此描述自己，顯然單純說賽靈思是賣FPGA的公司有點片面，如果你嫌介紹長，可以簡單點說，對對，就是那個把FPGA玩出花來的公司。
