MX150密封連接器系列產品滿足USCAR接口要求, 并經過現場認證,具有封裝緊湊、工作溫度范圍廣和額定電流高達22.0安培的特點,可用于連接商用車和其它車輛中的電源和信號電路。

???

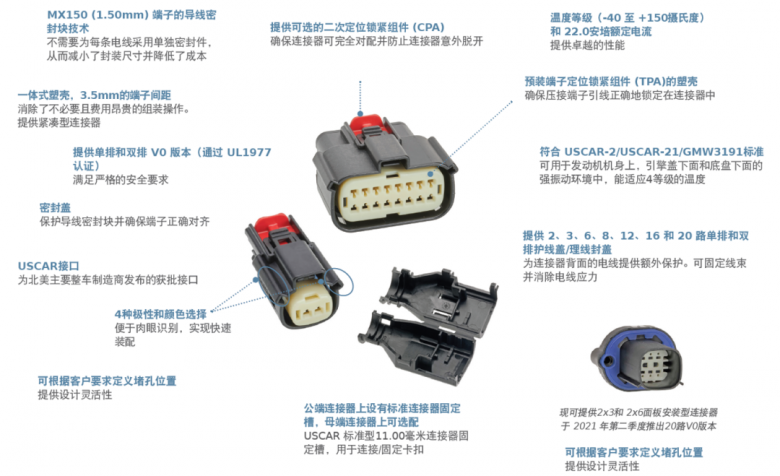

密封型單排和雙排連接器系列產品

MX150 (1.50mm) 端子的導線密封塊技術

不需要為每條電線采用單獨密封件,從而減小了封裝尺寸并降低了成本

一體式塑殼,3.5mm的端子間距

消除了不必要且費用昂貴的組裝作,提供緊湊型連接器

提供單排和雙排 V0 版本(通過 UL1977認證)

滿足嚴格的安全要求

密封蓋

保護導線密封塊并確保端子正確對齊

USCAR接口

為北美主要整車制造商發布的獲批接口

4種極性和顏色選擇

便于肉眼識別,實現快速裝配

可根據客戶要求定義堵孔位置

提供設計靈活性

提供可選的二次定位鎖緊組件 (CPA)

確保連接器可完全對配并防止連接器意外脫開

公端連接器上設有標準連接器固定槽,母端連接器上可選配

USCAR 標準型11.00毫米連接器固定槽,用于連接/固定卡扣

溫度等級(-40 至 +150攝氏度)和 22.0安培額定電流

提供卓越的性能

預裝端子定位鎖緊組件 (TPA)的塑殼

確保壓接端子引線正確地鎖定在連接器中

符合 USCAR-2/USCAR-21/GMW3191標準

可用于發動機機身上,引擎蓋下面和底盤下面的強振動環境中,能適應4等級的溫度

提供 2、3、6、8、12、16 和 20 路單排和雙排護線蓋/理線封蓋

為連接器背面的電線提供額外保護。可固定線束并消除電線應力

可根據客戶要求定義堵孔位置

提供設計靈活性

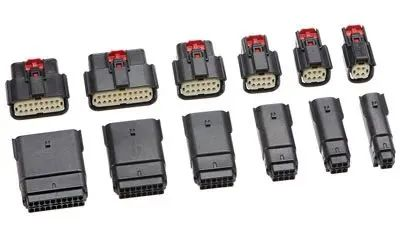

MX150 密封連接器

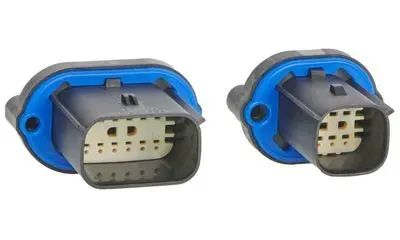

MX150 面板安裝型連接器

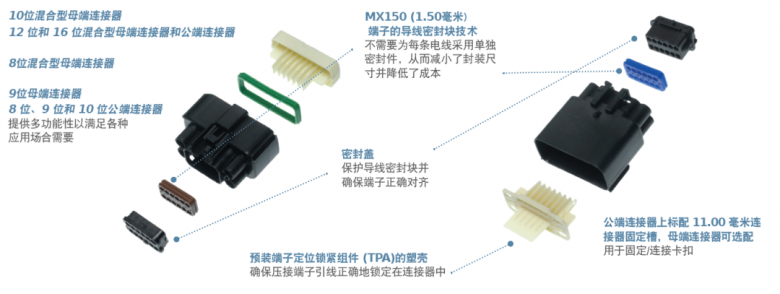

擰旋式密封性連接器

???

混合型連接器

MX150 (1.50毫米)端子的導線密封塊技術

不需要為每條電線采用單獨密封件,從而減小了封裝尺寸并降低了成本

密封蓋

保護導線密封塊并確保端子正確對齊

預裝端子定位鎖緊組件 (TPA)的塑殼

確保壓接端子引線正確地鎖定在連接器中

公端連接器上標配 11.00 毫米連接器固定槽,母端連接器可選配

用于固定/連接卡扣

\

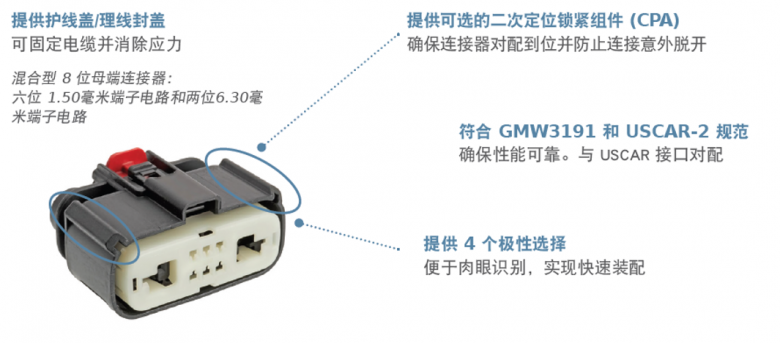

提供護線蓋/理線封蓋

可固定電纜并消除應力

提供可選的二次定位鎖緊組件 (CPA)

確保連接器對配到位并防止連接意外脫開

符合 GMW3191 和 USCAR-2 規范

確保性能可靠。與 USCAR 接口對配

提供 4 個極性選擇

便于肉眼識別,實現快速裝配

8 位、9位和 10位母端連接器

(公端和母端)

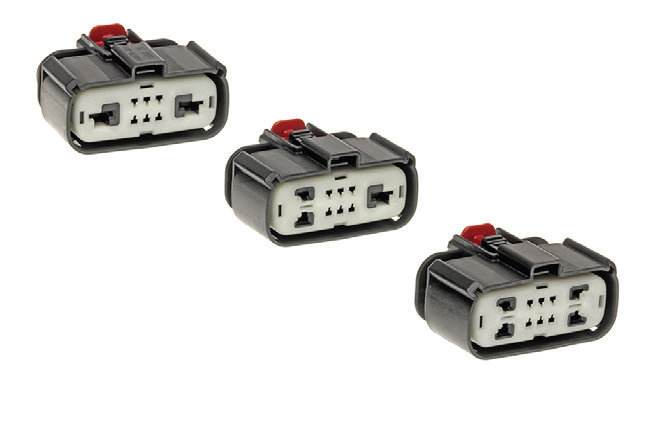

混合型 12 位連接器系列產品:

10位 1.50毫米端子電路和2位2.80毫米端子電路

???

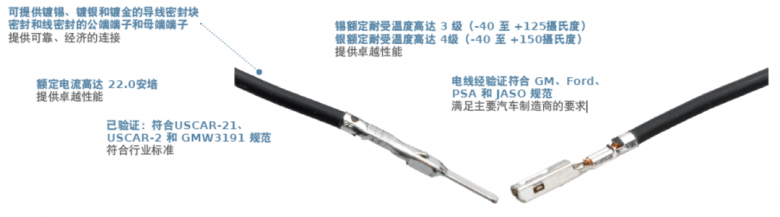

端子

可提供鍍錫、鍍銀和鍍金的“導線密封塊密封”和“線密封”的公端端子和母端端子

提供可靠、經濟的連接

額定電流高達 22.0安培

提供卓越性能

已驗證:符合USCAR-21、USCAR-2 和 GMW3191 規范

符合行業標準

錫額定耐受溫度高達 3 級

(-40 至 +125攝氏度)

銀額定耐受溫度高達 4級

(-40 至 +150攝氏度)

提供卓越性能

電線經驗證符合 GM、Ford、PSA 和 JASO 規范

滿足主要汽車制造商的要求

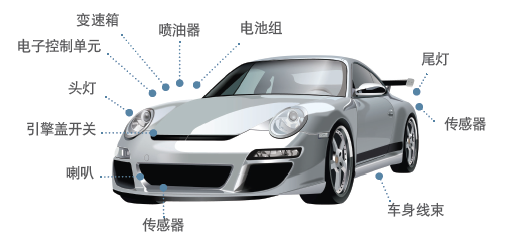

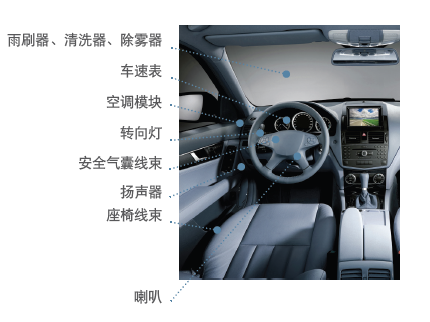

市場和應用場合

汽車和商用車

· 變速箱、車速表

· 頭燈/尾燈、轉向燈

· 車身線束、門連接器

· 雨刷器、清洗器、除霧器

· 空調裝置、制動裝置

· 安全氣囊線束

· 揚聲器、喇叭

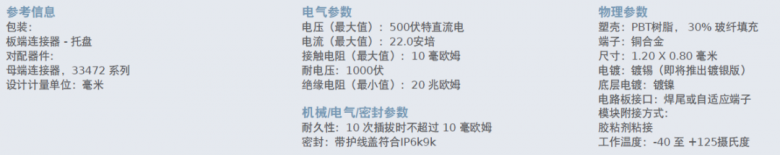

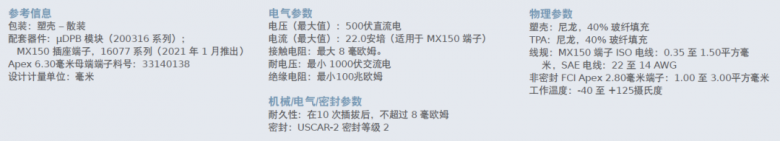

規格

???

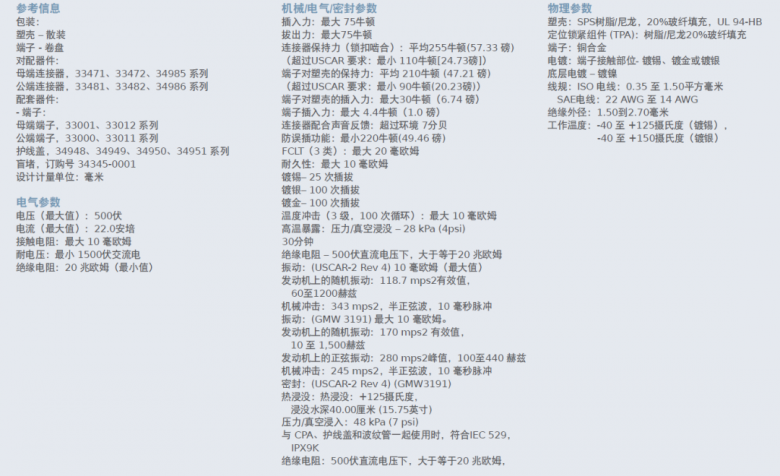

密封性母端連接器

???

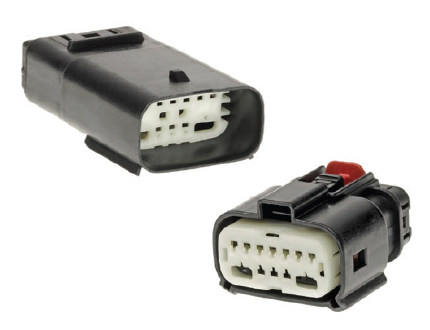

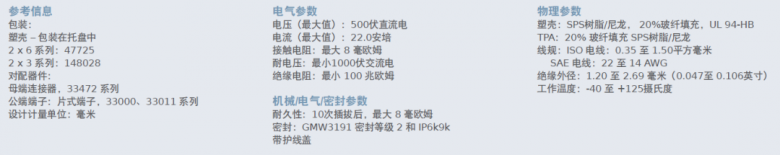

密封型板端連接器

???

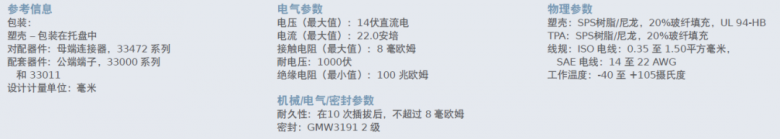

面板安裝連接器

???

擰旋式密封性連接器

???

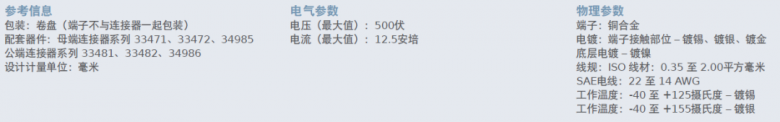

標準和M3壓爪端子

???

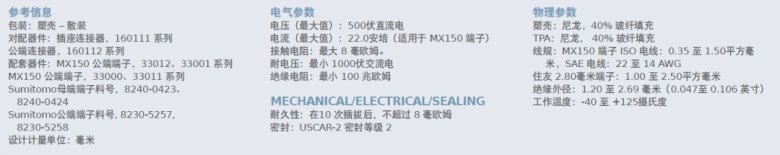

12W混合連接器(160111、160112系列)

???

10W混合母端連接器(160076系列)

???

8位混合母端連接器(160078系列)
