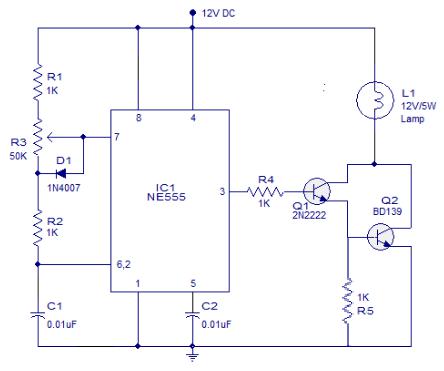

前幾天測試電源負載跳變的時候，用到了555定時器，主要用來產生頻率并控制占空比，好久沒看這部分電路，也忘的差不多了，去網上搜了一下相關知識，就和大家聊聊。這是一款利用NE555進行調光的電路，如下圖所示，R1、R2、R3和C1決定了定時器的參數，3腳Output輸出的占空比可以使用R3進行調整，占空比越高表示燈的亮度越高，占空比越低表示燈的亮度越低。

晶體管Q1和Q2組成達靈頓三極管，電流增益近似等于組成它的兩個三極管電流增益的乘積。達林頓管中第一個三極管起工作在射極跟隨器工作模式，對輸入電流進行放大，提高了輸入阻抗，這使得達林頓管可以被普通的TTL，CMOS門電路驅動。

1. NE555芯片是如何定時的？

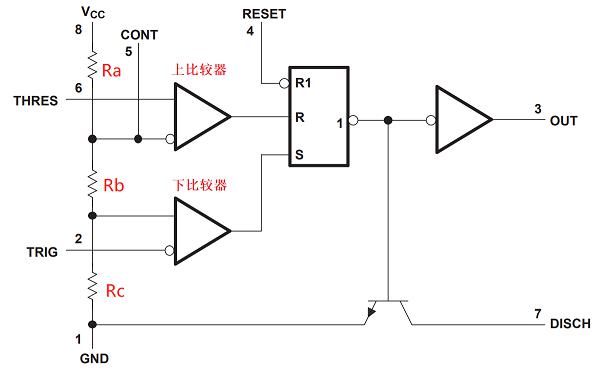

電位器R3被分為兩部分，分別記為Rx和Ry，電源12V給C1充電經過R1、Rx和D1，此時Ry被D1短路。上圖是NE555內部電路，當C1的電壓上限達到2/3Vcc時，上比較器發生翻轉，從而使內部觸發器切換其輸出，NE555輸出低，Ton=0.67(R1+Rx+R2)*C1。

由于內部觸發器作用，電容器放電經過R2，Ry，當C1的電壓下限變?yōu)?/3Vcc時，下比較器發生翻轉，進而使內部觸發器切換其輸出。此時NE555輸出高，Toff=0.67(R2+Ry)*C1。

2. 當電位器R3位置發生變化的時候，頻率是如何保持不變的？

由以上信息可知，

Ton = 0.67(R1+Rx+R2)*C1;

Toff= 0.67(R2+Ry)*C1;

T = Ton + Toff;

F = 1/T = 1/(0.67(R1+2R2+R3)*C1) 。

從上式可以清楚地看出，頻率只取決于分量C1、R1、R2的值和R3的總值，它與R3旋鈕位置無關。
