DCDC基礎（7）-- 同步BUCK芯片的電性能參數解讀一
[導讀]最近由于項目需要，MPS的FAE給我推薦了一款車規級電源芯片MP4572，看到PG引腳灌電流能力的時候，不明白這個壓降是哪兒來的，查詢了相關資料還是一知半解。因此今天寫這篇文章，對同步buck芯片MP4572的電氣參數在個人理解范圍內做一個解讀，不一定正確，權當隨筆了。
最近由于項目需要，MPS的FAE給我推薦了一款車規級電源芯片MP4572，看到PG引腳灌電流能力的時候，不明白這個壓降是哪兒來的，查詢了相關資料還是一知半解。因此今天寫這篇文章，對同步buck芯片MP4572的電氣參數在個人理解范圍內做一個解讀，不一定正確，權當隨筆了。
1. 電氣參數測量條件

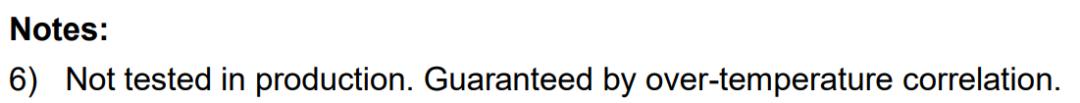

輸入電壓Vin=24V, VEN=2V，典型值是結溫TJ在25℃的時候測試的，注意125℃右方上標（6），表示測試樣品達不到量產狀態。

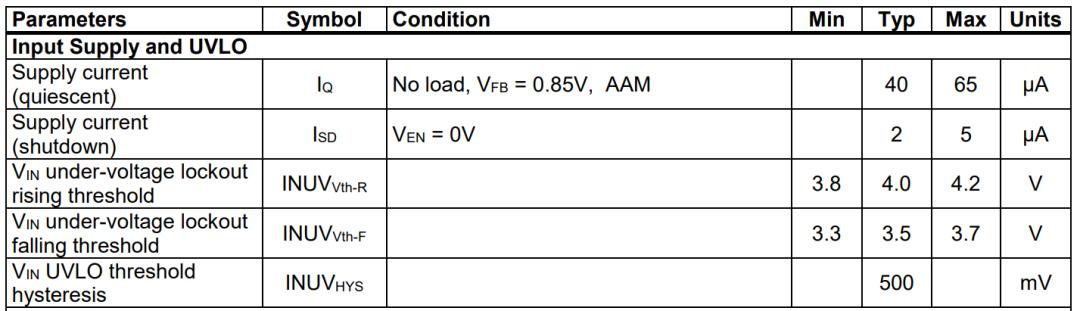

2. 輸入供電和低壓鎖定/欠壓保護
當看到VFB=0.85的時候，是不是很奇怪，為什么超出了反饋電壓范圍0.8V還能穩定？此時注意到AAM，MPS特有的輕載模式，在空載時同樣能保持高效率，不過紋波會相對較大，感興趣的可以了解下AAM的觸發機制。

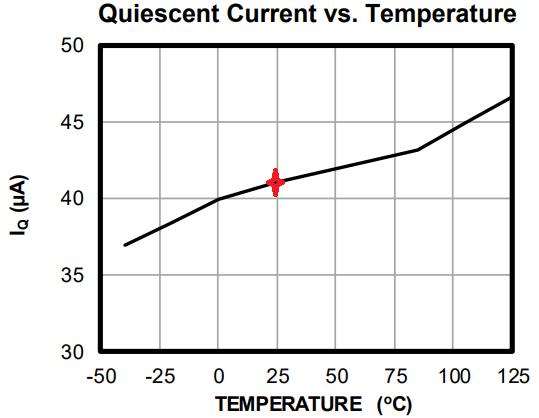

a. AAM模式，Vin=24V, VEN=2V，無負載靜態電流典型值40uA，最大65uA;

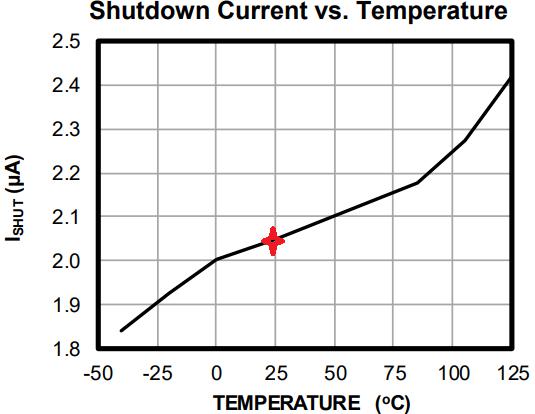

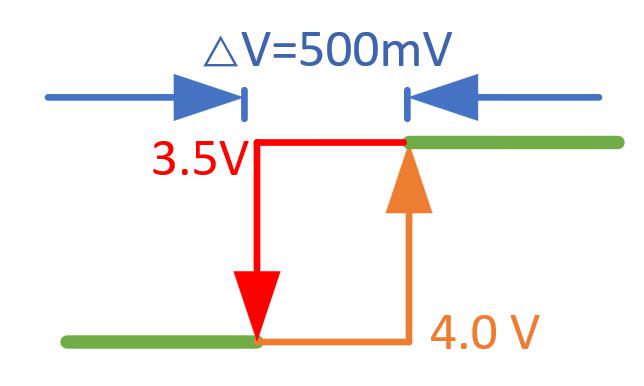

c. 欠壓鎖定部分類似施密特觸發器，電壓從0開始往上調節，4V的時候BUCK芯片開始工作，從正常工作狀態往下調節的時候，3.5V會觸發UVLO門限。

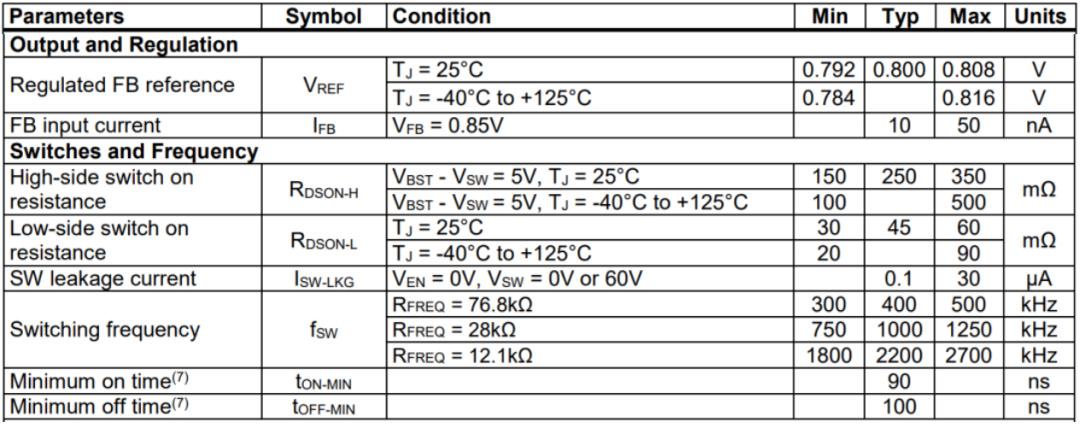

3. 輸出參考電壓和開關頻率
a. Vref=0.8±0.008V @ Tj=25℃，Vref=0.8±0.016V @ Tj=-40~125℃；

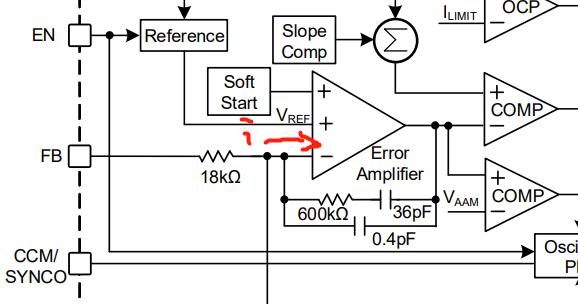

b. FB input current 反饋引腳FB輸入電流典型值10nA，應該表示的是運放輸入偏置電流，感興趣的同學可以了解一下；
c. 高邊導通阻抗RDSon=250mΩ，VBST-VSW=5V>VGSTH -- 自舉電容電壓5V，加上SW點的電壓，大于MOS開啟電壓，故上管導通。低邊導通阻抗RDSon= 45mΩ ;
d. VEN=0V, VSW=0/60V, 芯片關閉時，SW點漏電流為0.1uA；
e. 開關頻率400KHz/1MHz/2.2MHz時FREQ引腳處連接電阻值分別為76.8kΩ/28kΩ/12.1kΩ；
f. 最小on/off時間：90ns/100ns----右上標（7）表示樣品測試，非量產。此時間應該和MOS管導通時間有關，導通時間和寄生電容Ciss有關。
以上標紅的文字對應表格內的數據。
沒想到已經寫了這么多了，剩下的在下一篇繼續分析，后面可能會把整個datasheet理一遍，以后同學們遇到BUCK芯片的文檔，90%都應該能理解了。
