在無線通信中，通信距離是繞不開的一個點。那究竟是什么影響了無線通信的距離？怎樣能讓通信距離更遠一點呢？今天我們就用LoRa為例子，介紹從設計端和應用端都有哪些無線通訊距離改善方案。

▌原理介紹

關于無線通信的距離，我們先來認識這三個參數：信號強度、最小接收靈敏度、信噪比。

想知道這三個參數是什么，可以先不用去背它們的定義，我們可以代入人類每天都進行的通信活動--聊天：

● 信號強度就是衡量說話的音量；

● 最小接收靈敏度是衡量能聽到多小的聲音；

● 信噪比則是衡量我們?cè)谝粋€(gè)噪聲多大的環境聊天。

這樣理解后，和人類聊天一樣，如果想隔得更遠也能聊天，你可以：

說話更大聲--增大信號強度；

讓耳朵更靈敏--降低最小接收靈敏度；

減小環境噪聲--增加信噪比。

▌?wù){(diào)整方案

經過上面的介紹，“增加通信距離”這個問題已經可以來到怎么做的階段了。那具體要怎么做呢？以LoRa通訊為例子，我們一項項來介紹：

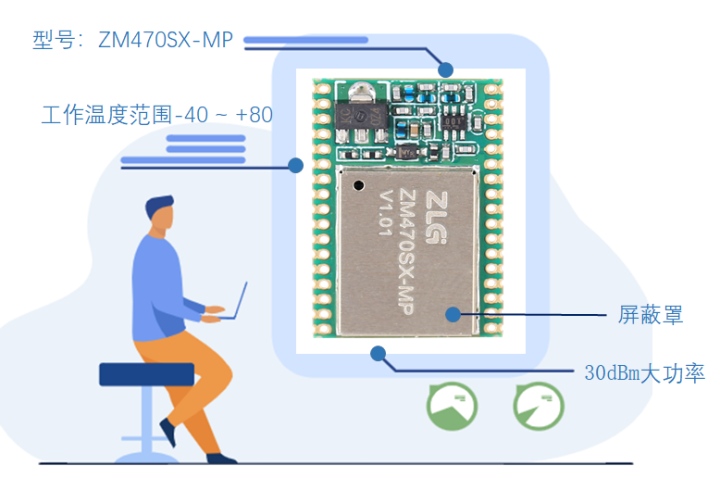

1. 增大信號強度從設計上考慮調整，可以配置為更高的發射功率、或在發射機加入高頻放大電路。例如致遠電子推出的ZM470SX-MP高功率LoRa方案，通過分立元件搭建出高增益的高頻放大電路，其發射功率可高達30dBm，比常見的20dBm的信號強度大了10倍。

若不方便加入放大電路，則需在應用上考慮調整，可以選高增益、高效率的天線。合適的天線實際上并不會增大信號強度，但可以將能量更多地輻射到需要的方向上。

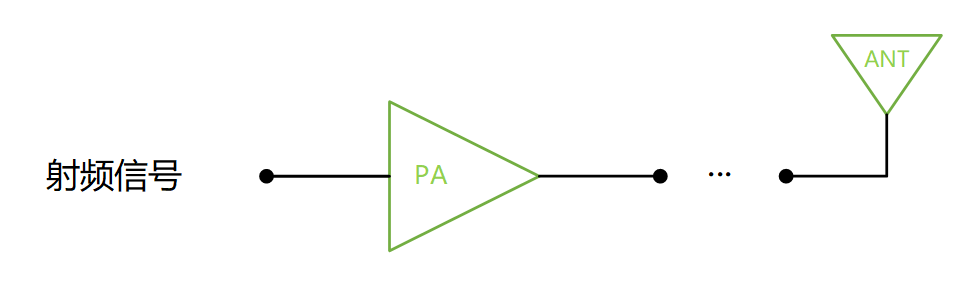

圖1發射鏈路框圖

除了上述兩種方案，還可以通過引入中繼節點，讓中繼節點進行信息轉發來增加通訊距離。這和找人傳話是一個道理的，如致遠電子推出的ZLGLink協議就能實現中繼功能。

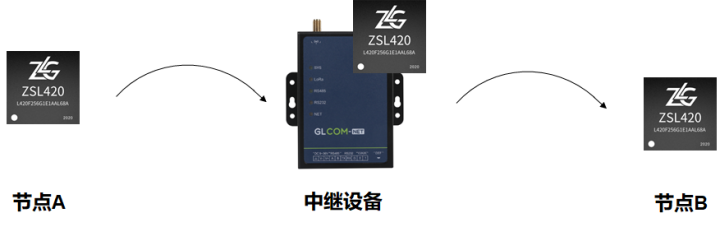

圖2 中繼方案示意圖

2. 降低最小接收靈敏度

從設計上考慮調整，可以選用在噪聲系數更小，增益更高的LNA，讓系統可以接收到更小的信號。例如致遠電子的LoRaWAN模組ZM1302-L正是采用該方法，最終實現最小接收靈敏度低至-142dBm。

3. 增加信噪比

從設計上考慮調整，可以通過器件選型、濾波和屏蔽的方式，如加入濾波器或增加屏蔽罩，以此來減少所受到的噪聲干擾。從應用的角度考慮，則可以通過避開應用頻繁的頻點、分時通信或其他降低噪聲影響的方法，增加信噪比。
