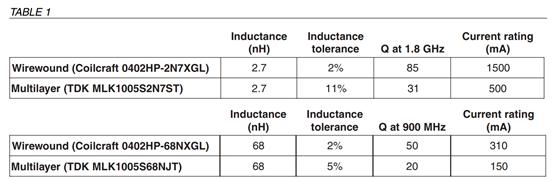

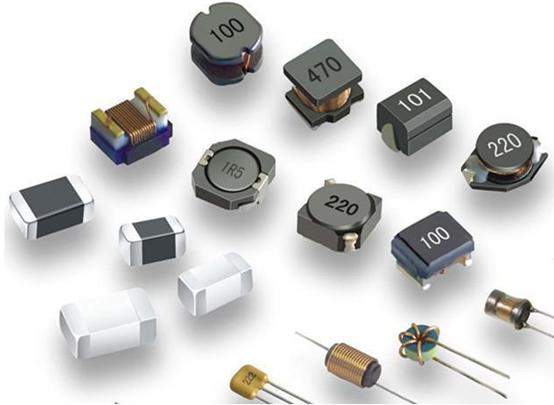

[導讀]如果要將電感器用作簡單的元件（一階）高頻扼流圈，則要根據扼流圈的峰值噪聲頻率進行選擇。在電感的自諧振頻率（SRF）處，串聯阻抗達到最大值。因此，一個簡單的射頻扼流圈的選擇是找到一個電感，其SRF是扼流圈附近的頻率。對于高階濾波器，必須根據濾波器截止頻率（LPF、HPF）或帶寬（BPF）計算每個元件的電感值，調諧電路或阻抗匹配的電感需要嚴格的公差控制。如表1所示，線繞電感器通常比多層或厚膜電感器具備更小的公差。
射頻電感器的選擇涉及到以下關鍵參數：電感值、額定電流、直流電阻、自諧振頻率）、品質因數和額定溫度。
電感值
如果要將電感器用作簡單的元件（一階）高頻扼流圈，則要根據扼流圈的峰值噪聲頻率進行選擇。在電感的自諧振頻率（SRF）處，串聯阻抗達到最大值。因此，一個簡單的射頻扼流圈的選擇是找到一個電感，其SRF是扼流圈附近的頻率。對于高階濾波器，必須根據濾波器截止頻率（LPF、HPF）或帶寬（BPF）計算每個元件的電感值，調諧電路或阻抗匹配的電感需要嚴格的公差控制。如表1所示，線繞電感器通常比多層或厚膜電感器具備更小的公差。
額定電流
直流電阻
自諧振頻率
SRF由以下等式定義：
圖1. 100mA時的感值和感抗品質因數
Q的測量包括所有與頻率有關的實損耗和虛損耗，包括電感、電容、導體的集膚效應和磁性材料的鐵心損耗。如表1所示，線繞電感器具有比相同尺寸和值的多層電感器更高的Q值。

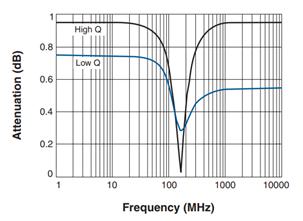

圖2. 高Q提供窄帶寬和低插入損耗
額定溫度
