[導讀](共模電流/輻射主要源頭)工作電流經過單板地,由于地阻抗的存在,形成地上共模電壓(地電位差),共模電壓驅動端口信號,在線束上形成共模電流

1、EMI 共模電流的產生機理

a.差分電流產生差模電磁場,使得差分回路面積內的走線產生共模電流;

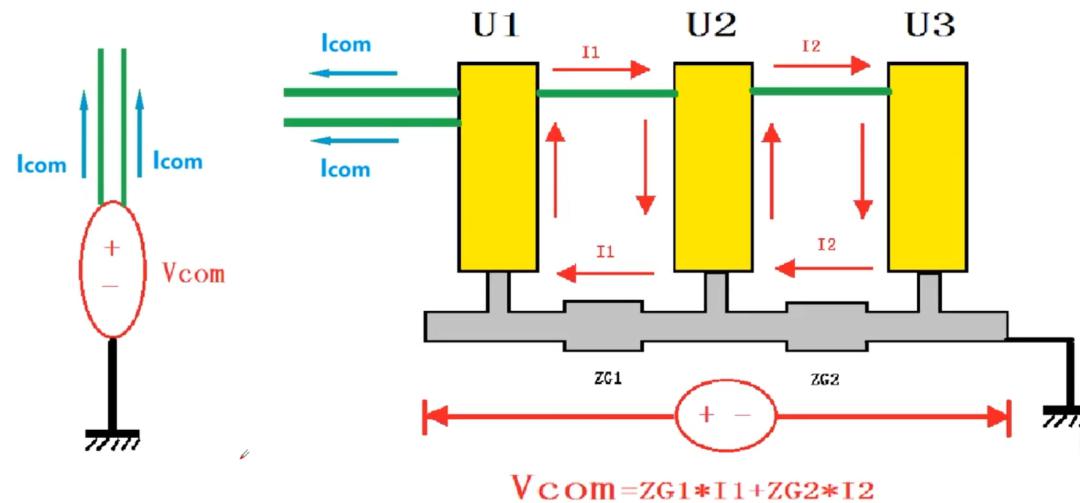

b.(共模電流/輻射主要源頭)工作電流經過單板地,由于地阻抗的存在,形成地上共模電壓(地電位差),共模電壓驅動端口信號,在線束上形成共模電流;


c. 電纜與大地形成的寄生回路,通過磁耦合的方式,感應共模電流;

d.開關電源通過分布參數,如散熱器、變壓器分布電容,形成共模電流;

e.高速信號/電源平面有高頻干擾,相鄰層走線會耦合,形成共模干擾。


2、共模電感的工作原理


根據右手螺旋定理,當差模電流流過共模電感線圈時,產生2個相互抵消的磁場;當共模電流流過共模線圈時,產生2個相互增強的磁場,使整個線圈阻抗變高,衰減共模電流。

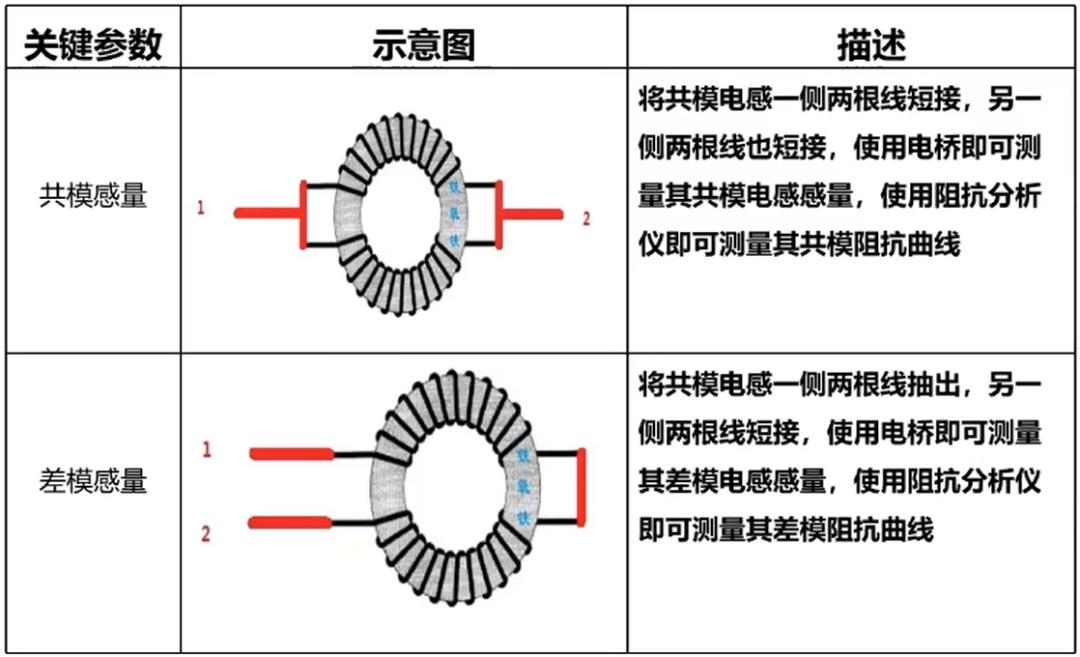

3、共模感量測量

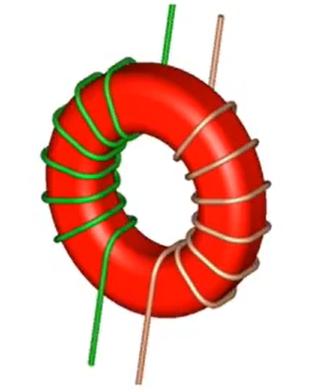

4、共模電感的繞法


a. 雙芯并繞(Bifilar)--對稱性高,差模阻抗相對較小

b. 2組線圈分別繞(Sectional)--對稱性低,差模阻抗相對較大


5、共模電感參數選型


a. AC/DC電源類應用


共模感量--電源濾波,大的電感值可以獲得更好的濾波效果

差模漏感--繞制不平衡產生的感量偏差

額定電流--工作電流小于額定電路,需考慮溫升和降額設計

額定電壓--正常工作的額定電壓值

直流電阻--DCR 帶來熱量損耗,越小越好

耐壓值--同名繞組線與線之間施加一定的高壓,在一段時間內承受的電壓值

絕緣電阻--繞組與繞組之間的電阻值

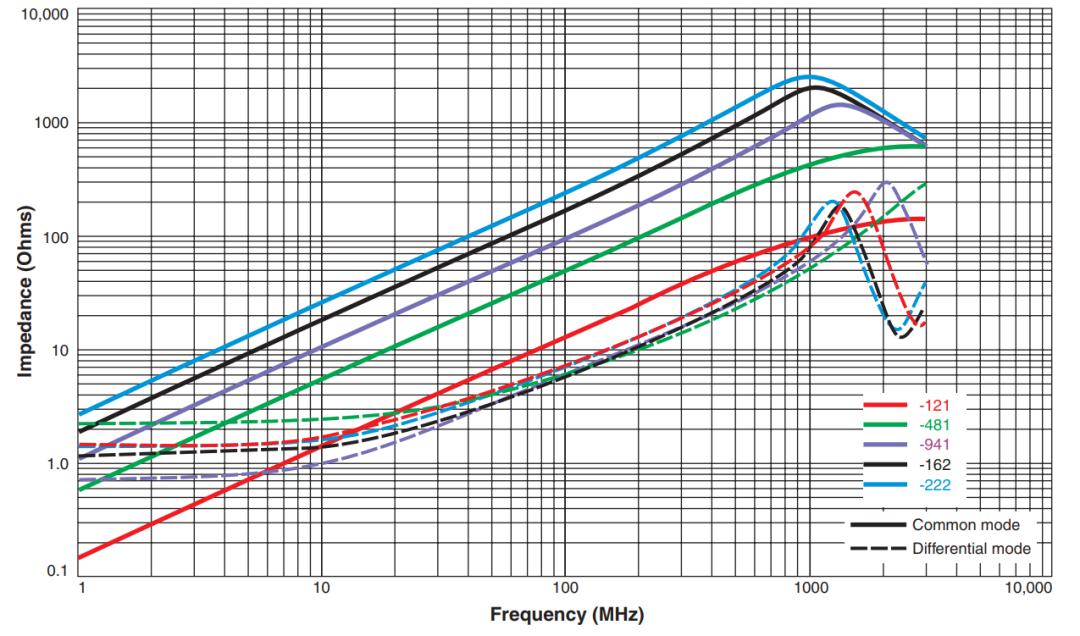

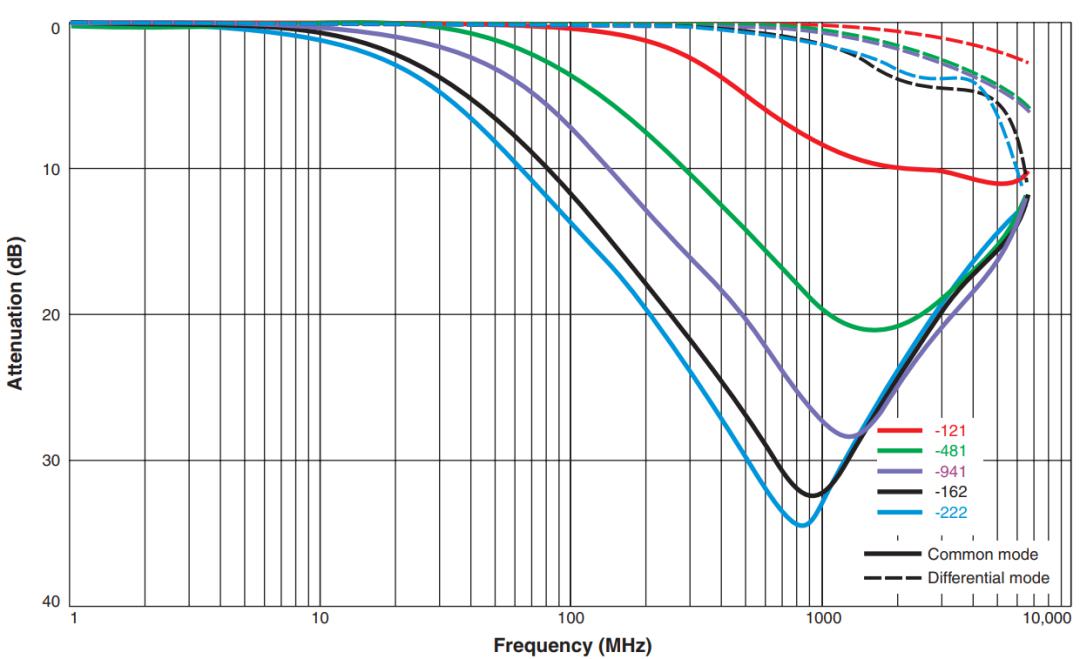

b. 差分信號類應用


共模阻抗--對應相應頻率的共模信號,大的阻抗可以獲得更好的濾波效果

差模阻抗--影響信號傳輸質量,盡可能接近傳輸線阻抗;高速數字電路應用時,差模阻抗盡量小,必要時測試眼圖/插損



6、共模電感應用

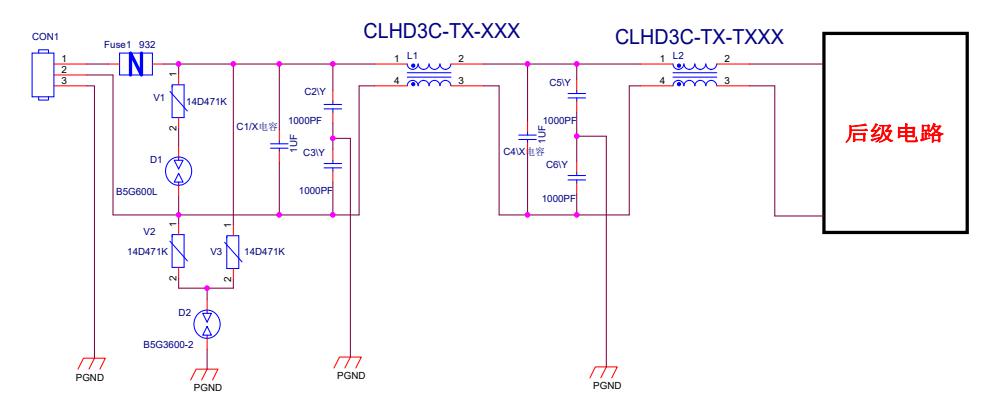

a. AC110-220V輸入EMC參考電路


b. AC24V輸入EMC參考電路

c. DC12V輸入EMC參考電路

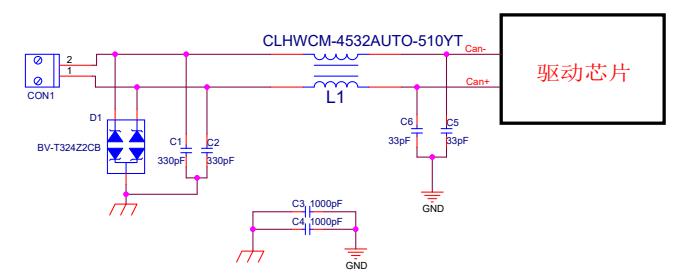

d.CAN接口EMC參考電路

e.485接口EMC參考電路
