[導讀]汽車胎壓傳感器很多人不熟悉，涉及到低頻和高頻兩個部分。Microchip的這篇文檔涵蓋了從base station到transponder的所有參考設計，雖然隨著半導體工藝的發展，現在已經用不到這顆芯片，但是設計原理肯定是沒有變化的。最新的設計方案請聯系原廠或者代理即可。

汽車胎壓傳感器很多人不熟悉，涉及到低頻和高頻兩個部分。Microchip的這篇文檔涵蓋了從base station到transponder的所有參考設計，雖然隨著半導體工藝的發展，現在已經用不到這顆芯片，但是設計原理肯定是沒有變化的。最新的設計方案請聯系原廠或者代理即可。

這邊文章包含TPMS設計之前需要了解的基礎信息：

? Document Layout

? Conventions Used in this Guide

? Recommended Reading

? The Microchip Web Site

? Customer Support

? Document Revision History

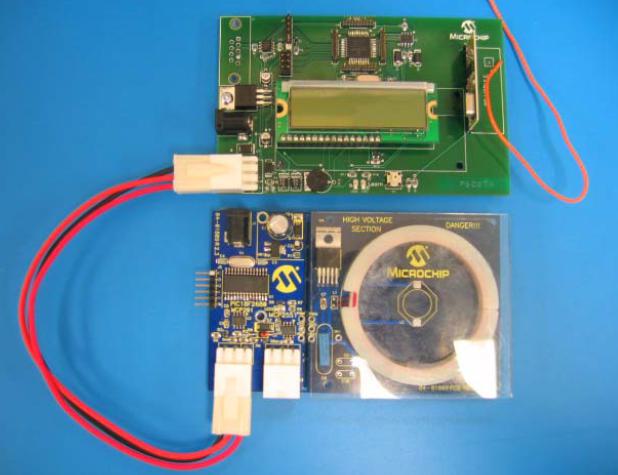

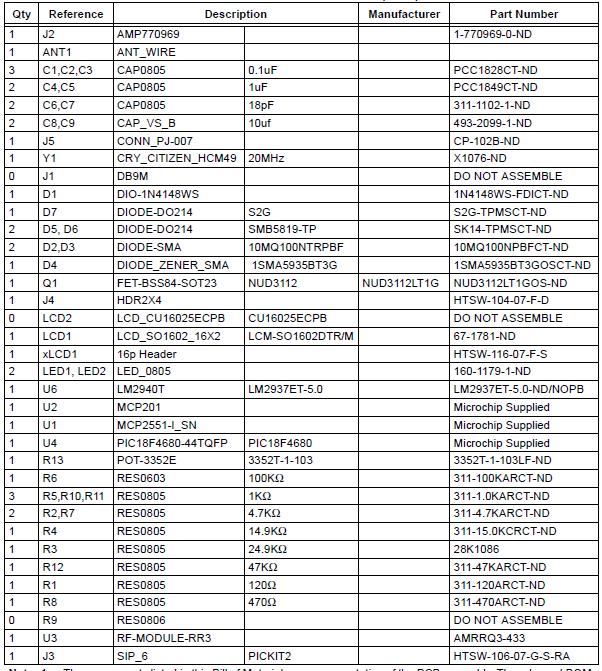

1、Base Station module

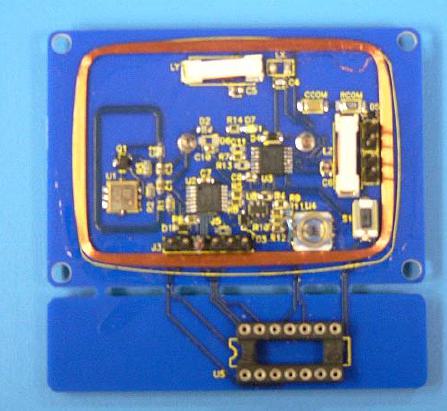

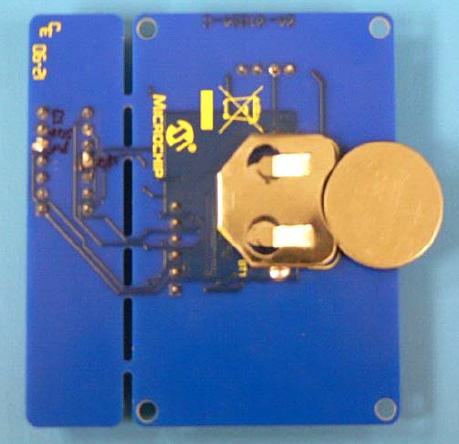

2、Sensor module

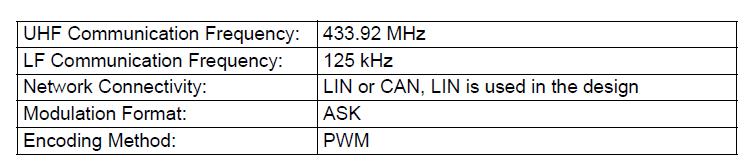

3、系統技術指標

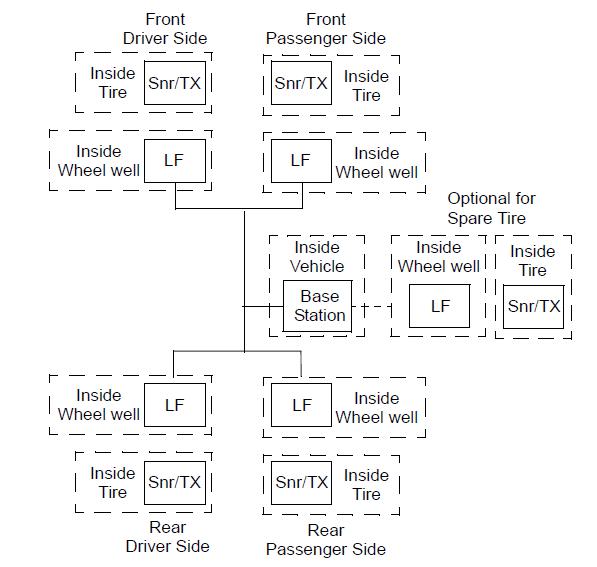

4、完整的胎壓傳感系統框圖

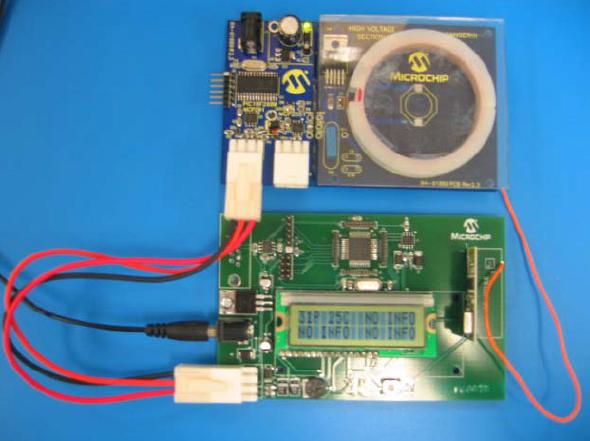

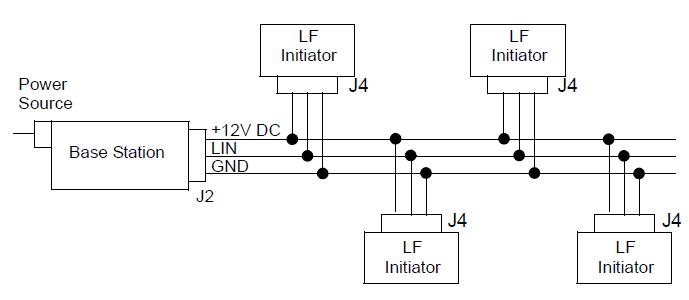

5、完整TPMS系統線束連接

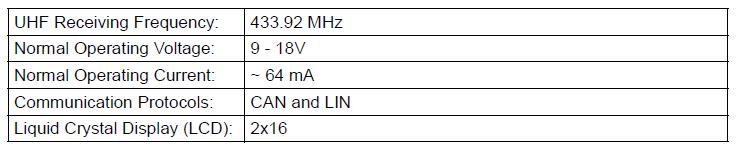

6、Base station 技術指標

基站工作原理：

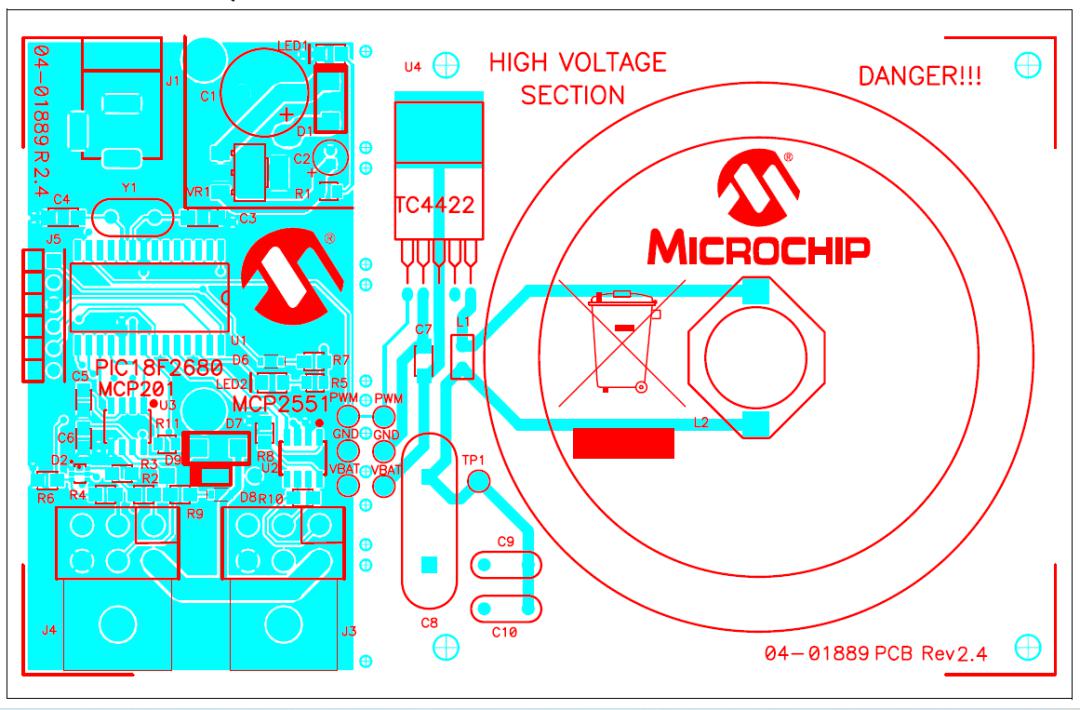

基站會安排輪詢每個輪胎的時間。基站將喚醒應答器傳感器模塊的命令分別發送到 LIN 網絡上的每個 LF 啟動器。發給 LF Initiator 的命令包含預先分配給每個 Initiator 的唯一 ID。如果上一次嘗試失敗，此命令將最多發出 3 次。LF 啟動器將包含兩個字節數據的喚醒命令從基站發送到應答器傳感器模塊。然后，基站將等待來自應答器傳感器模塊的傳入 RF 數據消息流，該模塊還將包含 LF 啟動器 ID 以區分輪胎位置。

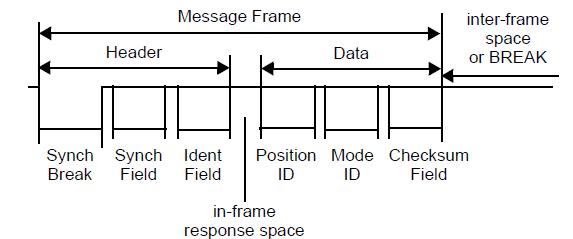

Lin Message Command

當按下學習按鈕 (S1) 時，基站會在消息的第二個數據字節中放置一個學習模式 ID。然后，基站依次向每個 LF 發起者發出學習命令，后者又將命令發送到轉發器傳感器模塊?；镜却龖?yīng)答器傳感器通過 UHF 回傳消息（LIN 網絡上的 LF 發起者的數量將決定基站預期的消息數量，這必須由用戶在固件中定義）。超過預定時間后，如果未收到所有預期消息，LCD 上會顯示錯誤消息。

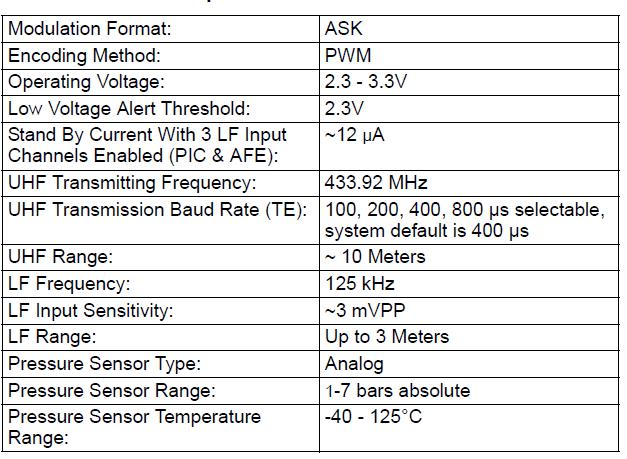

7、Transponder 技術指標

應答器工作原理：

當應答器傳感器模塊接收到 LF (125 kHz) 喚醒質詢消息時，模擬前端會驗證傳入質詢。只有在接收到有效消息后，微控制器才會從睡眠模式中喚醒。模塊采取的動作由接收到的命令決定。正常要求測量輪胎壓力和溫度。學習模式請求為傳感器模塊分配一個新 ID，以便在測量之前進行未來操作。然后，應答器傳感器模塊通過 UHF (433.9 MHz) 將數據傳輸?shù)交荆绻麤]有檢測到其他中斷，則返回睡眠模式。為了降低功耗，壓力傳感器和用于信號放大的運算放大器通常處于斷電狀態。這兩個設備僅在測量期間通電。

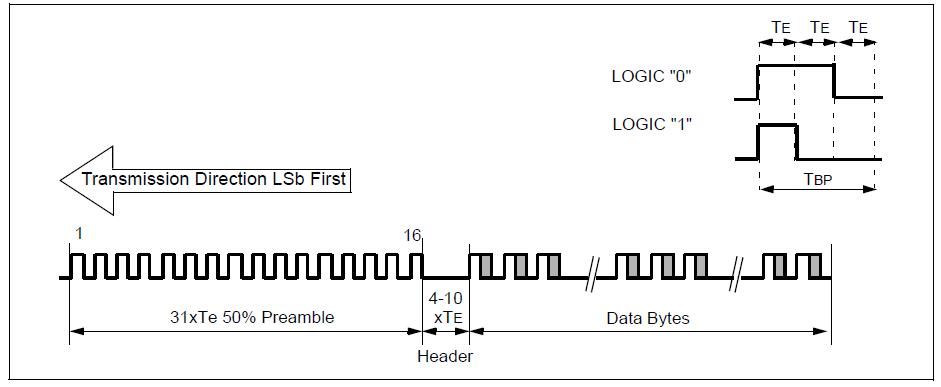

8、LF message

LF 信息格式：

? A required minimum of 4 ms ON time for AGC stabilization

? A 500 μs OFF delay

? A 2 ms ON time for the output filter (user configurable in AFE)

? A 2 ms OFF for the output filter time (user configurable in AFE)

? Two bytes of data (maximum of 8 bytes)

- Tire Location ID (user defined)

- System Mode ID (user defined)
