自2006年AWS開始以網絡服務的形式向企業用戶提供云服務以來，云計算已經走過了蓬勃發展的16年。根據Gartner統計，2021年全球公有云市場(Iaas、Paas、SaaS)規模達到3307.69億美元。隨著市場的繁榮，云計算作為新興的技術，也引領了計算、網絡、存儲等領域的技術發展。

云數據中心網關演進歷程

近年來，數據中心的網絡互聯的帶寬已經從10G/40G，增長到了100G/400G，云數據中心的東西向流量達到數百T級別。各大云計算廠商為實現功能豐富的云計算產品，例如VPC、EIP、SLB、NAT等，開發了各類NFV網關，以實現云上網絡的互聯互通?；厥资畮啄暝凭W絡的發展，與傳統網絡類似，都經歷了從“軟”到“硬”再到“軟”“硬”融合的歷程。

最初，云上網關采用X86服務器和DPDK技術，實現overlay網絡的隧道封裝、路由、NAT、限速等功能;利用DPDK技術，可以實現非常靈活的數據面編程，在用戶態轉發報文以加速網絡。后來業界開始采用專用硬件做網絡加速，例如使用各類DPU、智能網卡等，釋放出的寶貴的CPU算力。

圖1：H3C Server-Switch超融合可編程網關

隨著可編程交換芯片的出現，業界逐漸開始采用可編程交換芯片擴展系統的數據處理能力，利用靈活的Pipeline編程，實現復雜的云上網絡功能。ASIC交換芯片擁有很大的交換容量，常見的有6.4T/12.8T等，對于一個同等級別的服務器集群來說，一般需要幾十臺到一百余臺的服務器能力，才能實現T級別的網絡處理能力，因此使用可編程交換機可以極大的節省服務器集群的成本。但是，僅使用可編程ASIC也存在一定的限制，由于交換芯片使用片內有限的TCAM/SRAM硬件資源存儲轉發表項，因此表項容量限制了網絡的規模。

針對可編程交換機的限制，H3C推出了Server-Switch超融合可編程網關產品，Server-Switch擁有媲美服務器的計算能力，和性能堪比交換機的轉發能力，同時支持選配FPGA卡，用戶可以通過編程擴容轉發表項。

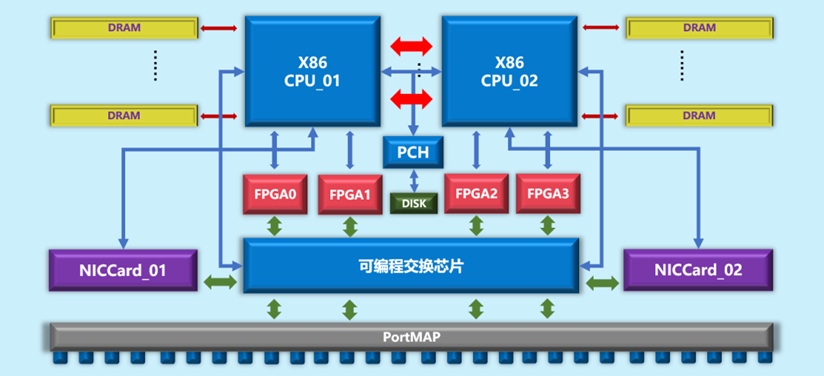

圖2：超融合可編程網關架構圖

Server-Switch融合了高性能的CPU，高帶寬和Pipeline可靈活編程的交換機ASIC，以及功能豐富的FPGA器件。可編程交換芯片負責網絡功能的卸載和數據面的報文轉發，基于PISA架構的交換芯片，Pipeline可以由用戶自行編程，很容易實現復雜的數據面轉發邏輯，對于想要開發新協議的用戶來說，可編程芯片可以方便的進行新協議的驗證。由于數據面可編程，用戶也可以在報文中加入自定義字段，用于攜帶某些網絡信息。例如，可以自定義加入時間戳、丟包、時延、Buffer等信息，用于報文隨流檢測。對于對網絡要求很高的應用，可以更好的反應業務的真實網絡情況，將逐流的信息收集后，可以從全局視角對網絡進行優化。

對于首包或交換芯片Hit Miss的數據報文，通過內部以太網互聯的網卡，復用成熟的DPDK轉發邏輯，通過用戶態編程，實現軟件轉發。軟轉完成后，CPU將對應表項通過PCIe下發到交換芯片硬件。另外對于ARP等一些協議報文，同樣復用原有DPDK代碼，避免重復造輪子。對于需要超大規格表項的場景，交換芯片上的TCAM和SRAM資源就會捉襟見肘，盡管可以通過Pipeline折疊等方法緩解，但對于云上某些需要超大表項的場景依舊不能滿足業務需求。通過模塊化的設計，Server-Switch超融合網關可以針對超大表項場景按需選配FPGA卡，用于擴展可編程交換芯片的硬件表項。對于一般場景，可以無需FPGA卡，節省用戶投資。

Server-Switch典型應用場景

Server-Switch的優勢在于軟硬件融合的能力，在擁有海量接口帶寬的同時，還具備靈活的可編程能力與高性能的計算能力。因此Server-Switch非常適合用于對帶寬需求很高的云網關場景。例如，專線網關、云互聯網關、負載均衡網關等。云網關的北向對接云平臺，接受云平臺的統一業務編排。通過云平臺的SDN控制器向云網關下發流表，實現復雜的網絡轉發邏輯。高性能CPU作為網關的控制平面，實現業務邏輯?？删幊绦酒鳛榫W關的數據平面，卸載網絡功能，實現T級的流量轉發。FPGA芯片可用于擴展流表、Session表項。對于T級別的流量，使用超融合可編程網關可以替代數十臺的服務器集群，極大降低成本。

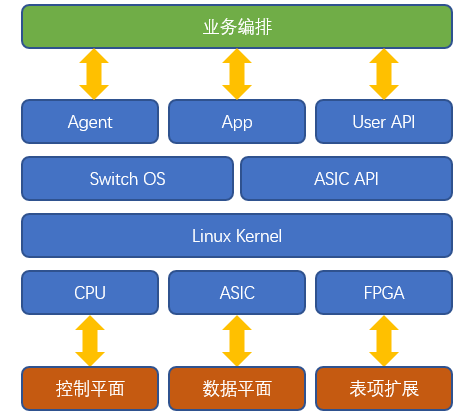

圖3：Server-Switch組件示意圖

專線網關負責連接公有云VPC與租戶云下IDC，負責云上云下數據互通。專線網關需要海量帶寬資源用于用戶接入，同時也要具備區分租戶網絡的能力。專線網關負責overlay隧道的封裝與解封裝，用于與VPC網絡互通。對于大客戶而言，上云專線帶寬可以達到T級別，另外云上云下存在海量路由交互。使用超融合可編程網關，可以有效支撐云上的百萬VPC和路由表。

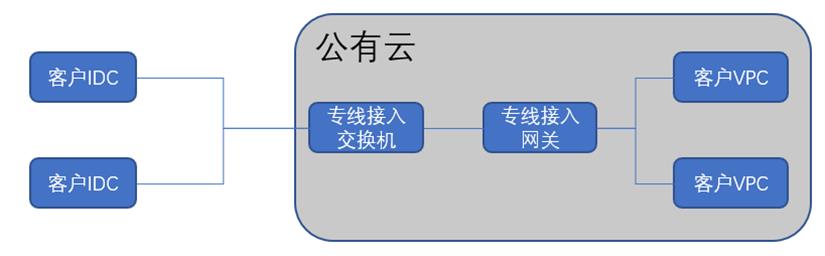

圖4：專線接入網關邏輯圖

云互聯網關負責租戶VPC與其他VPC、VPN網關、專線網關等其他組件互通，也提供跨Region的互聯互通能力。因此在公有云網絡中，云互聯網關集群也需要高帶寬資源用于網絡互通。同時云互聯網關需要承載海量路由，采用超融合可編程網關可以滿足業務苛刻的需求。

圖5：云聯網網關邏輯圖

負載均衡網關主要指4層負載均衡，用于IDC中underlay網絡或云上overlay網絡的服務器流量負載均衡。對于互聯網服務提供者而言，四層負載均衡網關承載了對外提供服務的所有流量，因此4層負載均衡網關對于互聯網企業的重要性不言而喻。一方面，海量的業務流量對負載均衡的網絡性能提出了很高的要求;另一方面，在精細化運營的潮流下，如何在保證業務穩定的情況下減少CAPEX和OPEX，也成為了企業考慮的因素。使用Server-Switch超融合可編程網關，單臺設備即可提供數T級別的流量承載能力，可以有效節省企業開支。在功能實現上，通過可編程硬件的能力，實現數據面快慢路徑分離，將常用流量轉發表項下發至交換芯片硬件，實現業務網絡加速。由于交換芯片硬件資源有限，在交換芯片硬件上存儲的表項也存在一定限制。H3C Server-Switch提供擴展FPGA卡的能力，最大可支持4塊FPGA卡，用戶可以通過編程，在FPGA卡中存儲海量Session表項。

展望

本文總結了超融合網關的發展歷程和主要應用場景，在云原生時代，新華三集團將繼續秉承“云智原生”的戰略，發揮算網融合優勢，服務百行百業，鋪就算網基石，共創互聯網新時代。
