信通院泰爾實驗室采用羅德與施瓦茨解決方案用于UWB設備FiRa認證測試
近日，中國信息通信研究院泰爾實驗室采用羅德與施瓦茨UWB測試解決方案用于UWB設備認證測試。
超寬帶（UWB）以其特有的高帶寬和短脈沖方式，可實現厘米級定位精度，因此廣受業界青睞.越來越多的UWB設備應用在手機、汽車無鑰匙接入、可穿戴/標簽以及智慧家庭等場景中。FiRa?聯盟自從2019年成立起，不斷開發出引人注目的UWB應用用例并確保UWB設備無縫互操作性，同時提升定位精度。
IEEE802.15.4z標準于2020年年底正式發布，802.15.4z增強HRP-ERDEV(Enhanced Ranging Device)定義了BPRF（Base pulse repetition frequency）和HPRF（Higher pulse repetition frequency）兩種模式。FiRa?物理層一致性測試適用于這兩種模式，包括接收機測試和發射機測試。具體用例列表如下所示。
表1: FiRa?物理層測試用例列表
|
用例編號 |
測試用例 |
R&S PCTT驗證狀態 |
應用范圍 |
|
發射機測試 |
|||
|
PCT1.1 |
BPRF – Packet Format |
T |
BPRF;HPRF |
|
PCT1.2 |
Power Spectral Density Mask |
T |
BPRF;HPRF |
|
PCT1.3 |
Carrier Frequency Tolerance and Pulse Timing |
T |
BPRF;HPRF |
|
PCT1.4 |
Baseband Impulse Response |
T |
BPRF;HPRF |
|
PCT1.5 |
Transmit Signal Quality |
T |
BPRF;HPRF |
|
接收機測試 |
|||
|
PCT2.1 |
SP0&SP1 Packet Reception Sensitivity |
T |
BPRF;HPRF |
|
PCT2.2 |
SP3 Packet Reception Sensitivity |
T |
BPRF;HPRF |
|
PCT2.3 |
SP0&SP1 Dirty Packet Test |
T |
BPRF;HPRF |
|
PCT2.4 |
SP3 Dirty Packet Test |
T |
BPRF;HPRF |
|
PCT2.5 |
SP3 Packet First-Path Dynamic Range |
T |
BPRF;HPRF |
|
PCT2.6 |
Packet Format |
T |
BPRF;HPRF |
羅德與施瓦茨的UWB PHY測試套件完全支持上述用例并且已經通過FiRa?聯盟認證。該解決方案包括無線通信測試儀R&SCMP200，外部合路器R&SCM-Z300A以及集成的自動化測試軟件R&SWMT。CMP200用于生成UWB信號并執行UWB測量。套件的3組射頻端口可同時對3個DUT進行測量。這能夠很大程度上提高研發測試效率和產線吞吐率。CM-Z300A將連接CMP200和被測設備（DUT）的天線端口。WMT可以自動化運行UWB物理層一致性用例并自動生成測試報告，提升測試效率。

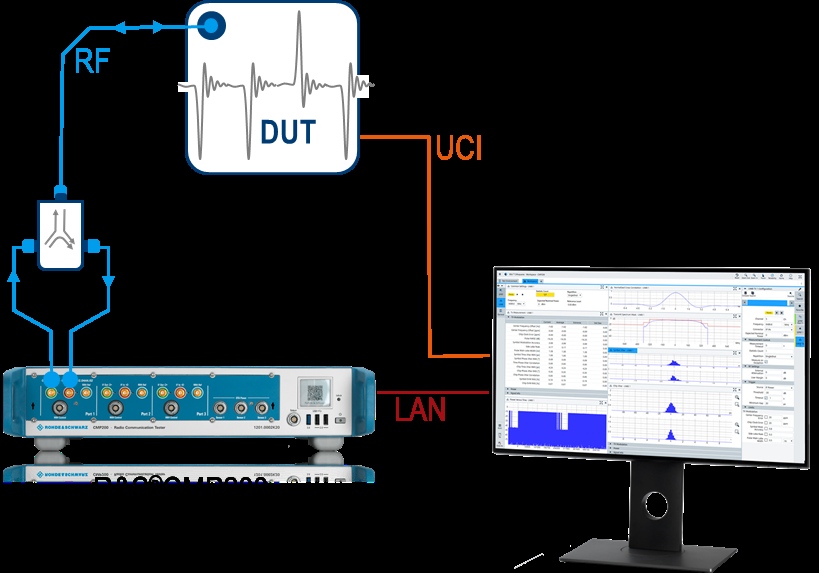

圖1：UWB 設備FiRa?物理層測試連接示意圖
